Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HX1188NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$2.7
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 5KK/miesiąc
P/N: |
HX1188NL |
Montowanie: |
smt |
Włącz radio: |
1:1 |
Szybkość transmisji danych: |
100BASE-TX |
Hipot: |
1500 V prądu stałego |
PoE: |
Bez PoE |
P/N: |
HX1188NL |
Montowanie: |
smt |
Włącz radio: |
1:1 |
Szybkość transmisji danych: |
100BASE-TX |
Hipot: |
1500 V prądu stałego |
PoE: |
Bez PoE |
| Parametr | Opis |
| Numer części | HX1188NL |
| Producent | Elektronika impulsowa (firma Yageo) |
| Kategoria produktu | Elementy magnetyczne sieci LAN / transformator Ethernet |
| Obsługiwany standard | Zgodny ze standardem IEEE 802.3 |
| Aplikacja | Ethernet 10/100Base-T (jeden port) |
(Temperatura pracy: -40°C do +85°C. Wszystkie parametry spełniają standardy IEEE 802.3)
| Parametr | Wartość / specyfikacja | Warunki testu / uwagi |
| Współczynnik obrotów (TX) | 1CT: 1CT | Kanał transmisji (±5%) |
| Współczynnik obrotów (RX) | 1CT: 1CT | Kanał odbiorczy (±5%) |
| Indukcyjność obwodu otwartego (OCL) | 350 µH Min | @ 100 kHz, 0,1 Vrms, odchylenie prądu stałego 8 mA |
| Utrata wtrąceniowa | -1,15 dB Maks | @ 0,1 MHz do 100 MHz |
| Strata zwrotu | -18,0 dB Min | @ 0,1 MHz do 30 MHz |
| -14,0 dB Min | przy 60 MHz | |
| -12,0 dB Min | przy 80 MHz | |
| Przesłuch | -40,0 dB Typowo | @ 30 MHz |
| Odrzucenie trybu wspólnego (CMRR) | -40,0 dB Typowo | @ 30 MHz |
| Napięcie izolacji (HIPOT) | 1500 Vrms Min | Wejście do wyjścia (przez 1 minutę) |
| Parametr | Specyfikacja | Notatki |
| Typ mocowania | SMT (technologia montażu powierzchniowego) | SMD |
| Opakowanie/etui | 16-pinowe SOIC/SOP | Standardowe złącze 16-pinowe |
| Wymiary (dł. x szer. x wys.) | 12,70 x 7,11 x 5,97 mm | Około. Maksymalne wymiary |
| Temperatura pracy | -40°C do +85°C | Klasa przemysłowa |
| Temperatura przechowywania | -40°C do +125°C | |
| Zgodność środowiskowa | Zgodny z RoHS, bezołowiowy | Sufiks „NL” oznacza brak odprowadzenia |
| Poziom wrażliwości na wilgoć | MSL 1 | Standardowa obsługa |

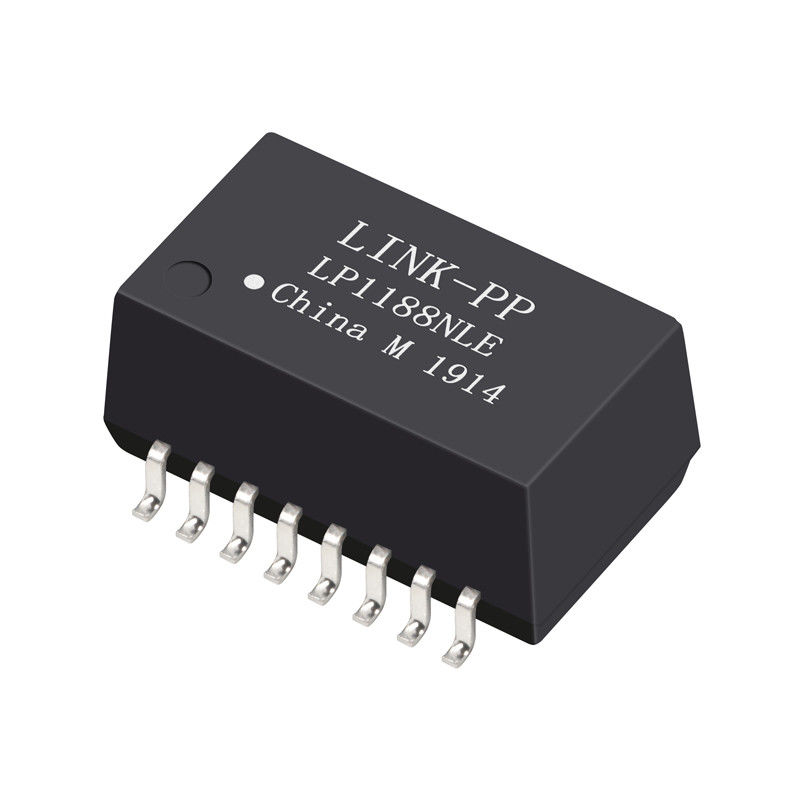

HX1188NL to dwuportowy transformator 10/100Base-T Ethernet LAN, zaprojektowany w celu zapewnienia izolacji sygnału, dopasowania impedancji i tłumienia szumów pomiędzy chipem PHY a kablem sieciowym. Jest powszechnie stosowany w aplikacjach Fast Ethernet i obsługuje standardowe wymagania IEEE 802.3 w zakresie niezawodnej transmisji danych.
HX1188NL charakteryzuje się zazwyczaj współczynnikiem zwojów 1:1 zarówno dla kanału nadawczego, jak i odbiorczego, indukcyjnością około 350 µH i napięciem izolacji około 1500 Vrms. Został zaprojektowany dla sieci Ethernet 10/100Base-T i jest dostępny w kompaktowej obudowie do montażu powierzchniowego, odpowiedniej do integracji z płytką PCB.
HX1188NL obsługuje szybkości transmisji danych Ethernet 10Base-T i 100Base-TX, dzięki czemu nadaje się do zastosowań Fast Ethernet. Nie obsługuje Gigabit Ethernet (1000Base-T), ponieważ jego przepustowość i charakterystyka elektryczna nie są przeznaczone do wymagań wymagających większej szybkości sygnalizacji.
Nie, HX1188NL nie jest kompatybilny z Gigabit Ethernet, ponieważ został specjalnie zaprojektowany do zastosowań 10/100Base-T. Gigabit Ethernet wymaga innych magnesów o większej przepustowości i bardziej rygorystycznych charakterystykach wydajności, dlatego zamiast tego należy zastosować dedykowany transformator 1000Base-T.
HX1188NL ma zazwyczaj współczynnik zwojów 1:1 zarówno dla kanału nadawczego, jak i odbiorczego, co zapewnia odpowiednie dopasowanie impedancji pomiędzy Ethernet PHY i skrętką. Ten stosunek jest standardem dla większości konstrukcji transformatorów LAN 10/100Base-T.
HX1188NL zapewnia napięcie izolacyjne o wartości około 1500 Vrms, co pomaga chronić urządzenia Ethernet przed przepięciami elektrycznymi i różnicami potencjałów uziemienia. Ta izolacja jest niezbędna do spełnienia wymagań bezpieczeństwa i niezawodności sprzętu sieciowego.
HX1188NL jest zazwyczaj kompatybilny z chipami 10/100Base-T Ethernet PHY, takimi jak Microchip LAN8720, TI DP83848 i podobnymi transceiverami Fast Ethernet. Jednak projektanci powinni zawsze sprawdzać zgodność z projektem referencyjnym producenta PHY, aby zapewnić optymalną wydajność.
Powszechnym zamiennikiem HX1188NL jest LP1188NL, który oferuje podobne właściwości elektryczne, w tym przełożenie zwojów 1:1 i obsługę 10/100Base-T. Wybierając odpowiednik, inżynierowie powinni zweryfikować kluczowe parametry, takie jak indukcyjność, tłumienność wtrąceniowa i napięcie izolacji.
HX1188NL jest używany pomiędzy Ethernet PHY i złączem RJ45 w celu zapewnienia izolacji i kondycjonowania sygnału. Zwykle umieszcza się go blisko warstwy PHY na płytce drukowanej, z odpowiednim odchyleniem od zaczepu centralnego i kontrolowanym prowadzeniem impedancji, aby zapewnić integralność sygnału i zgodność z EMI.
HX1188NL to dyskretny transformator LAN zastosowany na płytce PCB, natomiast złącze RJ45 ze zintegrowanymi magnesami (MagJack) łączy transformator i złącze w jeden element. Rozwiązania dyskretne zapewniają większą elastyczność projektowania, a rozwiązania zintegrowane upraszczają układ i montaż.
