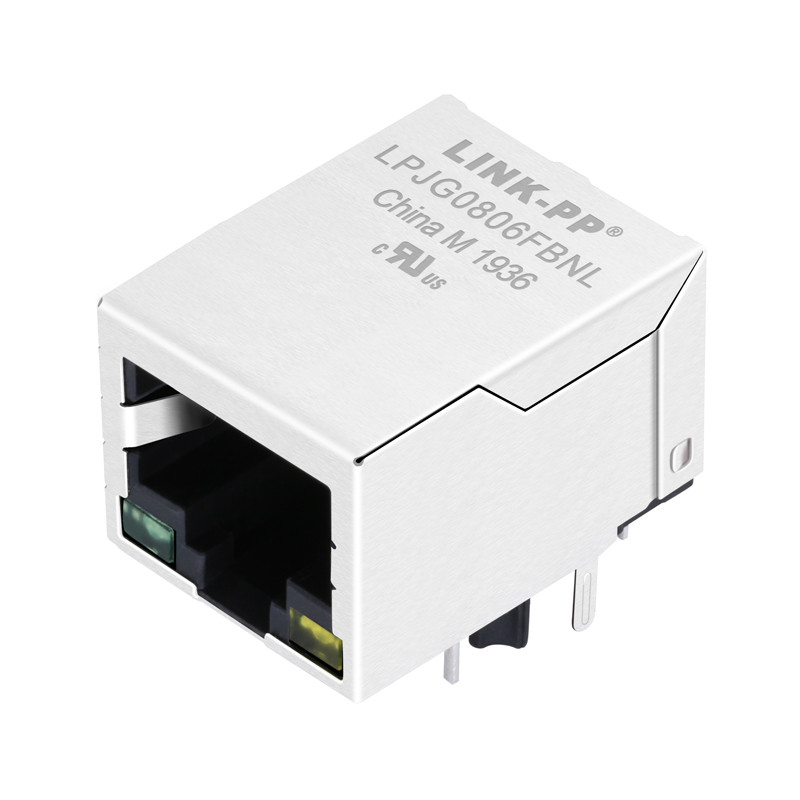

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Konektor

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Konektor

1. 10/100/1000 Bazy-TLINK-PPLPJG0806FBNL Złącze RJ45 z LED

2. 1X1 Tab-down Kompatybilny z HanrunHR911130A

3. Przez dziuręRJ45 Jackz Magnetics

4. 21.3 mm długościRJ45 Magjack

5. Spełnia lub przekracza normy lEEE802.3ab dla 1000Base-T

6. Minimalizuj przestrzeń PCB i uproszcz układ PCB

1X1 RJ45 Magjack z diodami LEDOpis:

1. Typ produktu cechy:

1) Rodzaj produktu = złącze
2) Rodzaj gniazda = RJ45
3) Profil = standardowy
4) Orientacja montażu PCB = wejście boczne (układ prawy)

2. Przymocowanie mechaniczne:
1) Konfiguracja jack = 1 x 1

3. Właściwości elektryczne:
1) Osłonięte = Tak

4. Zakończenie Powiązane cechy:
1) EMI Finger - Dołu = Bez
2) Metoda zakończenia = lutowanie

5- Cechy związane z ciałem:
1) Konfiguracja portu = pojedynczy
2) palce EMI - górne i boczne = bez
3) Orientacja zacisku = standardowa - zacisku do dołu

6. Kontakt Powiązane cechy:
1) Przeładowane = Tak
2) Typ zakończenia kontaktu = przez otwór

7Standardy branżowe:
1) Zgodność z RoHS/ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania wolnego od ołowiu = lutowanie falowe zdolne do 240°C,

Lutowanie falowe do temperatury 260°C, Lutowanie falowe do temperatury 265°C
3) Historia zgodności z RoHS/ELV = zawsze była zgodna z RoHS

8. Oznakowanie identyfikacyjne:
1) Lewy kolor LED = zielony - 568nmDługość fali
2) Prawy kolor LED = żółty -585 nmDługość fali

9Warunki stosowania:
1) Dotyczy = tablicy drukowanej
2) Warunki środowiskowe = Biuro / pomieszczenia
3) Zakres temperatury pracy = 0 - 70°C

HR911130A Wzorzec montażowy
