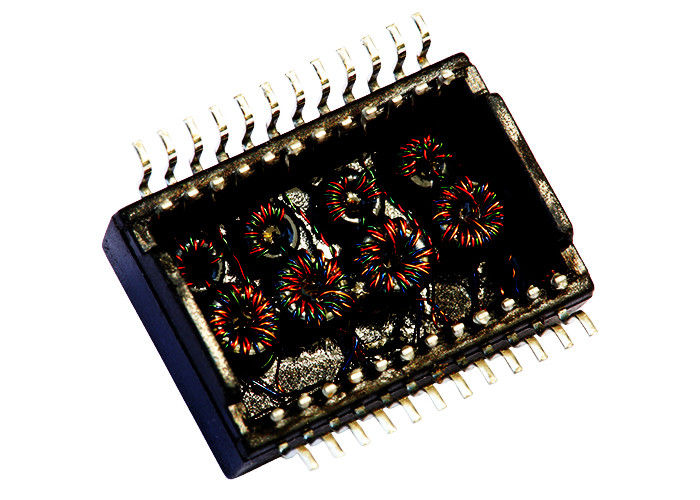

PT61022 Moduły transformatora Base-T LAN 10/100/1000 Port gigabitowy LV2001

cechy

■ Dostępne są wersje bezołowiowe
■ Zgodny z RoHS (wersja bezołowiowa) *
■ Zgodny ze standardami IEEE802.3ab Draft dla 1000 Base-T
■ Zaprojektowany do zastosowań Full Duplex Gigabit Ethernet 10/100/1000 Base-T Full Duplex

■ Nisko profilowane opakowanie do montażu powierzchniowego przeznaczone do procesu rozpływowego (szczyt 225 °)
■ Obsługuje 4 pary kabli UTP kategorii 5

Aplikacje

■ LAN
■ Ethernet

Parametry elektryczne przy 25 ° C

Indukcyjność ........................... 350 μH min. przy 8 mA napięcia stałego przy 100 KHz, 0,2 V
Indukcyjność wycieku ........... 0,50 μH max.
@ 100 KHz, 0,2 V
Interwinding Capacitance ....... 25 pF typ.
@ 100 KHz, 0,2 V
Rezystancja DC ..................... 0,90 Ω max.
Strata wtrąceniowa ............ 0,3-100 MHz
-1.1 dB maks.
Return Loss (dB min.)
0.3-30 MHz ......................................- 18
40 MHz ........................................- 14.4
50 MHz ........................................- 13.1
60-80 MHz ......................................- 12
Cross Talk (dB min.)
0.3-30 MHz ...................................... 35
60-100 MHz ....................................- 28
Odrzucanie w trybie wspólnym (dB min.)
0.3-30 MHz ......................................- 40
60 MHz ............................................ 35
80-100 MHz .................................... 30
Włącza współczynnik .......................... 1 CT: 1 ± 5%
Izolacja Hi-Pot .... 1500 VAC 1 mA 1 sek.
temperatura robocza
...................................... 0 ° C do +70 ° C

PT61022 Moduły transformatora Base-T LAN 10/100/1000 Port gigabitowy LV2001
