Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: PA1279NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
PA1279NL |
Aplikacja projektu: |
KARTA SIECIOWA |
Apllication: |
10 / 100Base-T |
Oryginalny Munafactuer: |
LINK-PP |
Kod PIN: |
16 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Numer części: |
PA1279NL |
Aplikacja projektu: |
KARTA SIECIOWA |
Apllication: |
10 / 100Base-T |
Oryginalny Munafactuer: |
LINK-PP |
Kod PIN: |
16 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Odniesienie do konkurencji
Handlowiec Numer części | Producent Numer części | Producent | Opis |
PA1279NL | LPxxxNL | LINK-PP | PA1279NL, Lan Transformer 10 / 100Base-T Podwójny port Magnetics |
Seria | Typ transformatora | Aplikacje | Włącz radio |
Transformator | Izolacja i interfejs danych | 10/100 Base-T | 1: 1 |
Typ mocowania | Rozmiar / wymiary | Wysokość - Siedzisko (Max) | Cena jednostkowa |
Montaż powierzchniowy | 5,715 x 28,448 x 16.002 mm | 5,715 mm | 0,39-0,69 USD na masową produkcję |
Szybkie Szczegóły 1. Pojedynczy transformator portowy LAN 2.ColiStruktura: Toroidalna Transformator 3.100base-t 4.SMD, 16 szpilek |

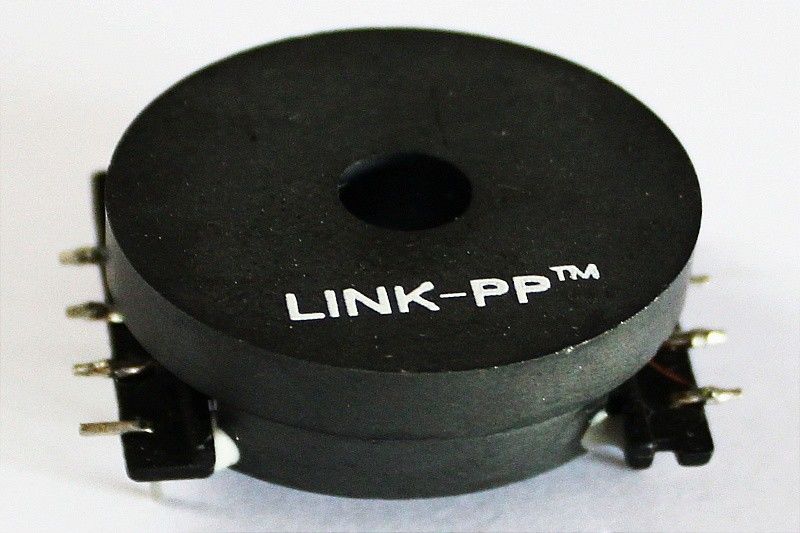

10/100 BASE-TX Transformator z pojedynczym portem z 16 pinami
Opis:
Single Port 100 Base-t TRANSFORMATORY MAGNETYCZNE ETHERNET
Podanie | LAN ETHERNET (PoE i NON PoE) |
AutomDX | TAK |
Komentarz | Zgodny z RoHS LPxxxNL |
Konfiguracja RX | T, C |
TX konfiguracji | T, C |
Budowa | PRZEKAZ MOLD |
Rdzenie na port | 4 |
Liczba portów | Pojedynczy |
PCB | BRAK PCB |
Pakiet | SMT |
Wysokość opakowania (cale) | 0,225 lub inny |
Wysokość opakowania (mm) | 5.715 lub inny |
Długość pakietu (cale) | 1.12 lub inny |
Długość pakietu (mm) | 28,448 lub innym |
Szerokość opakowania (cale) | 0,63 lub inny |
Szerokość opakowania (mm) | 16.002 lub inny |
Zgodny z RoHS | YES-RoHS-6 |
Prędkość | 10 / 100BASE-TX |
Temperatura | 0 do 70 / -40 do +85 |
Włącza stosunek RX | 1CT: 1CT |
Włącza współczynnik TX | 1CT: 1CT |
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
