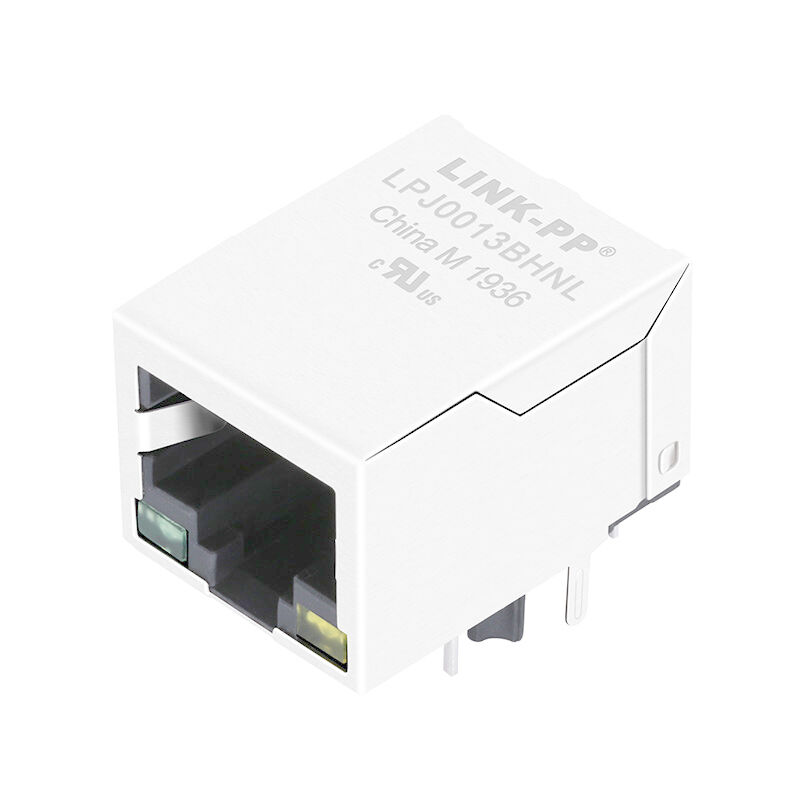

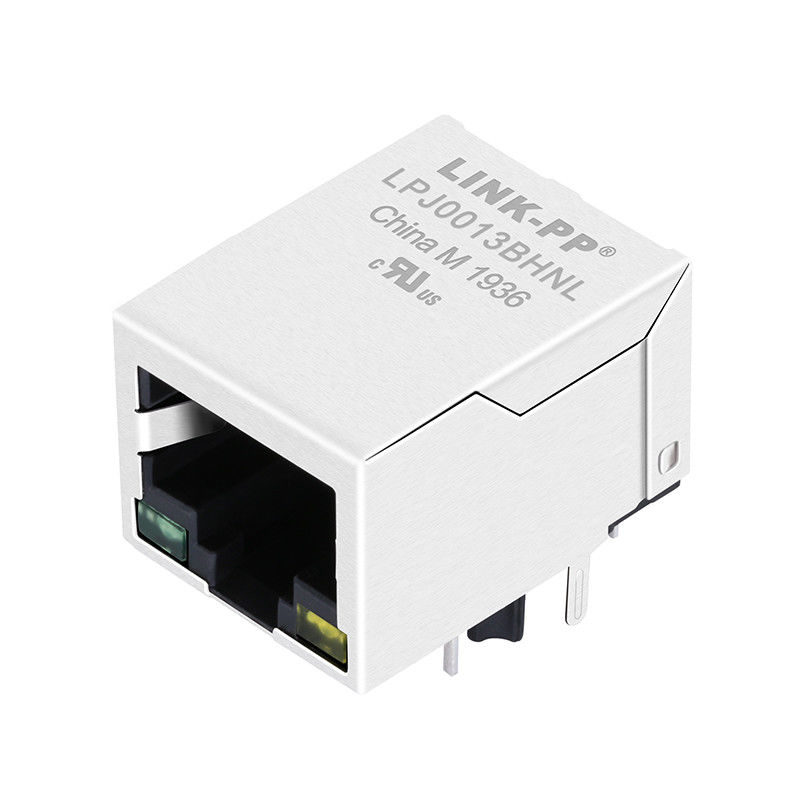

RB1-126BAG1A | LPJ0013BHNL 1x Magnetyczny Jack RJ45 10/100
- LPJ0013BHNL Kompatybilny z RB1-126BAG1A
- 1x Gniazdo magnetyczne RJ45 10/100 na wejście / wyjście danych
- Gniazdo modułowe RJ45 z otworem przelotowym
- RJ45 Magjack o długości 21.3mm
Opis: | Wtyk modułowy RJ45 z pojedynczym portem z wbudowaną magnetyczną podstawą 10/100 Base-T, zieloną / żółtą diodą LED, Tab Down, RoHS |
| Numer części LINK-PP | LPJ0013BHNL |
| Numer części UDE | RB1-126BAG1A |
| Application-Lan | ETHERNET (NoN PoE) |
| AutomDX | TAK |
| Bst Circuit | TAK |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
| Rdzenie na port | 4 |
| Diody | BRAK DIOD |
| Opcja LED | ZIELONY ŻÓŁTY |
| Zatrzask | TAB DOWN |
| Liczba portów | 1X1 |
| PCB | FR4 |
| Kąt montażu PCB | WEJŚCIE SIDE |
| Postój mocujący PCB | T POST |
| Wysokość opakowania (cale) | 0,524 |
| Wysokość opakowania (mm) | 13.30 |
| Długość pakietu (cale) | 0,839 |
| Długość opakowania (mm) | 21,30 |
| Szerokość pakietu (cale) | 0,627 |
| Szerokość opakowania (mm) | 15.93 |
| Typ pinezki | THT SOLDER |
| Zgodny z RoHS | YES-RoHS-5 Z OCHRONĄ ZWOLNIENIA Z LINII |
| Szukaj | TAK |
| Karty EMI z osłoną | BEZ |
| Prędkość | 10/100 BASE-T |
| Temperatura | 0 do 70 ℃ |

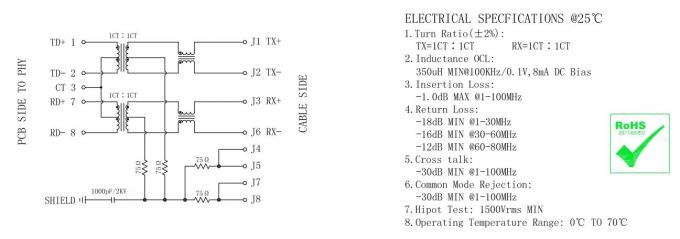

| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
1X1 Magdack RJ45 z / bez diod, spełniający wymagania IEEE 802.3u
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = lut
5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedyncze / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Standardy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
