Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: S553-5999-37
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc

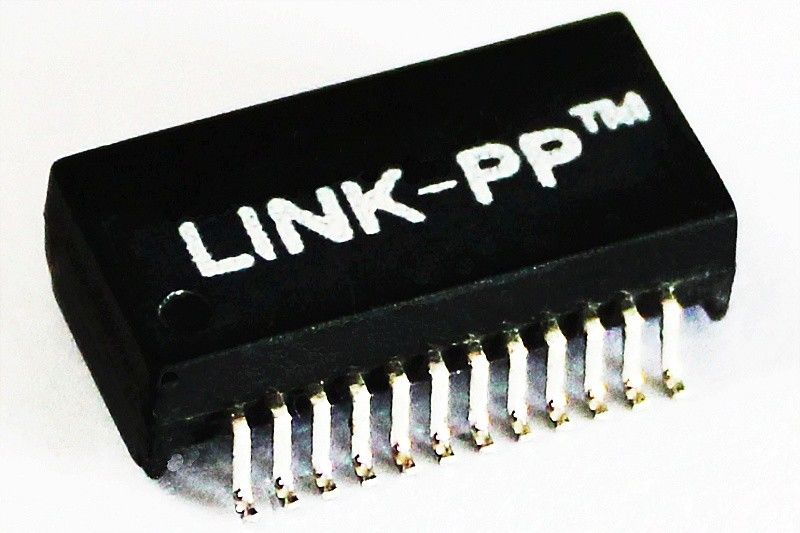

Izolowany SMD Lan Transformer S553-5999-37 10BASE-T Lan Magnetics S556-5999-26
• Współczynnik obrotu transformatora RX 1CT: 1CT i TX 1CT: 1.41CT
• Moduły z pojedynczym portem dostępne z dławikiem wspólnym i bez niego
• Niskoprofilowe, montowane powierzchniowo opakowanie o temperaturze szczytowej szczytowej do 225 ° C
• Temperatura pracy 0 ° do 70 ° C
• Minimalne napięcie między zwojami napięcia równe 1500 Vrms
Parametry elektryczne @ 25 ℃
1. Obraca współczynnik:
(1-3) :( 16-14) = 1CT: 1CT
(6-8) :( 11-9) = 1CT: 1,41 CT
2.OCL: 200uH min
3. Wstawienie straty:
1 ~ 10MHz: -1.0dB Max
4.Usuwanie straty:
1 ~ 10MHz: -15 dB min
5. Powszechna odmowa w trybie wspólnym:
10 ~ 30MHz: -40 dB min
30 ~ 100MHz: -30 dB min
6. Przesłuch:
1 ~ 10MHz: -40 dB min
7. Hipot: 1500Vrms.
między Input-Output
8. Temperatura pracy: 0 ~ 70 ℃.
UWAGI:
1. Dla kart adapterów, Maus, Hubs i
Aplikacje na płyty główne
2. Przeznaczone do spełnienia lub przekroczenia IEEE802.3,
10 specyfikacji Base-T
3. Dostępny z dławikami wspólnego dostępu dla
Tłumienie EMI
4. Dla części RoHS dodaj sufiks NL
5. Szczytowa siła lutownicza "RHHS" "NL" 245 ℃.
| Izolowany SMD Lan Transformer S553-5999-37 10BASE-T Lan Magnetics S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
