Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: S558-5500-68
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
S558-5500-68 |
Liczba portów: |
Pojedynczy port |
Styl montażu: |
SMT |
Zastosowanie: |
1000BaseT, 60W PoE |
Typ profilu: |
Standardowy |
Zakres temperatury pracy: |
-40°C do 85°C |
PN: |
S558-5500-68 |
Liczba portów: |
Pojedynczy port |
Styl montażu: |
SMT |
Zastosowanie: |
1000BaseT, 60W PoE |
Typ profilu: |
Standardowy |
Zakres temperatury pracy: |
-40°C do 85°C |

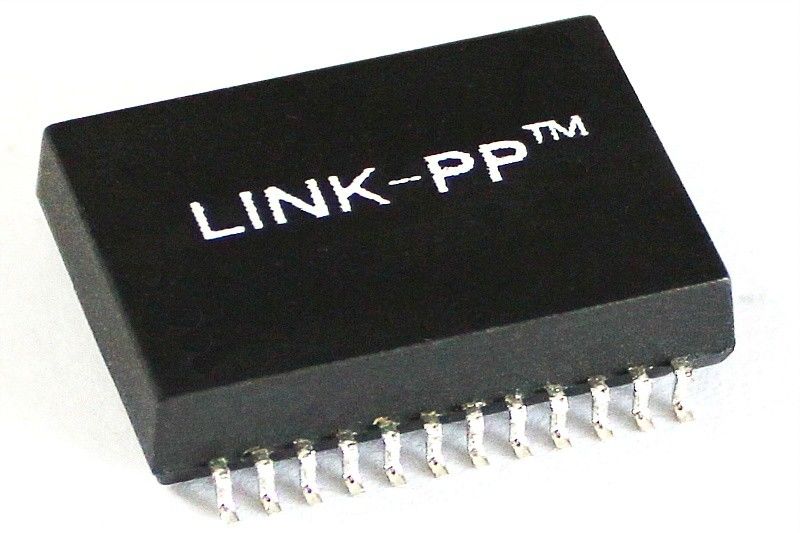

Ten transformator magnetyczny S558-5500-68 LAN został zaprojektowany do sieci 1000BaseT. Ma konstrukcję pojedynczego portu i obsługuje przesył mocy 60W.Technologia montażu powierzchniowego (SMT) umożliwia wygodną instalacjęJego standardowy profil i zgodność z RoHS sprawiają, że nadaje się do różnych zastosowań w szerokim zakresie temperatury roboczej od -40°C do 85°C.
| Zastosowanie | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Tak, tak. |
| Komentarz | Zgodny z RoHS LPXXXXNL |
| Konfiguracja RX | T,C |
| Konfiguracja TX | T,C |
| Budowa | Tworzenie przeniesienia |
| Jądra w porcie | 4 |
| Liczba portów | Kwadrat |
| PCB | Brak PCB |
| Pakiet | SMT |
| Wysokość opakowania (calo) | 0.225 lub inne |
| Wysokość paczki (mm) | 5.715 lub inne |
| Długość opakowania (calo) | 1.12 lub inne |
| Długość opakowania (mm) | 28.448 lub inne |
| Szerokość opakowania (calo) | 0.63 lub inne |
| Szerokość opakowania (mm) | 16.002 lub inne |
| Zgodność z RoHS | Wymagania dotyczące: |
| Prędkość | 10/100/1000BASE-TX |
| Temperatura | 0 do 70/-40 do +85 |
| Zwraca się stosunek RX | 1CT:1CT |
| Zwrot stosunku TX | 1CT:1CT |
1. Obrót współczynnik 50KHz, 0,5V
Strona chipu: Strona linii=1CT: 1CT+_2%
2. Indukcja ((Ls) 100KHz, 0,1V, 12mA Bias prądu stałego:
Strona układu: 350 uH Min.
3Strata wstawienia 1-100MHz: -1,4dB Max
4Strata zwrotu 1-30 MHz: -16 dB Min.
40 MHz: -14,4 dB Min.
50 MHz: -13,1 dB Min
60-80MHz: -12dB Min
100 MHz: -10 dB Min
5. Różnica do odrzucenia w trybie standardowym:
30 MHz: -45 dB Min.
60 MHz: -40 dB Min.
100 MHz: -35 dB Min
6. Przesłuch 30 MHz: -40 dB Min.
60 MHz: -35 dB Min.
100 MHz: -30 dB Min
7. Hi-Pot: 1500Vrms Min
