Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: SMST-1666 / HX2260NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacje: |
HX2260NL |
Specyfikacje1: |
SMST-1666 |
Prędkość: |
10/100 Base-T |
Liczba portów: |
pojedynczy |
Aplikacja: |
LAN Ethernet (non POE) |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Hi-pot: |
1500 Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/Step/DataSheet |
Specyfikacje: |
HX2260NL |
Specyfikacje1: |
SMST-1666 |
Prędkość: |
10/100 Base-T |
Liczba portów: |
pojedynczy |
Aplikacja: |
LAN Ethernet (non POE) |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Hi-pot: |
1500 Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/Step/DataSheet |

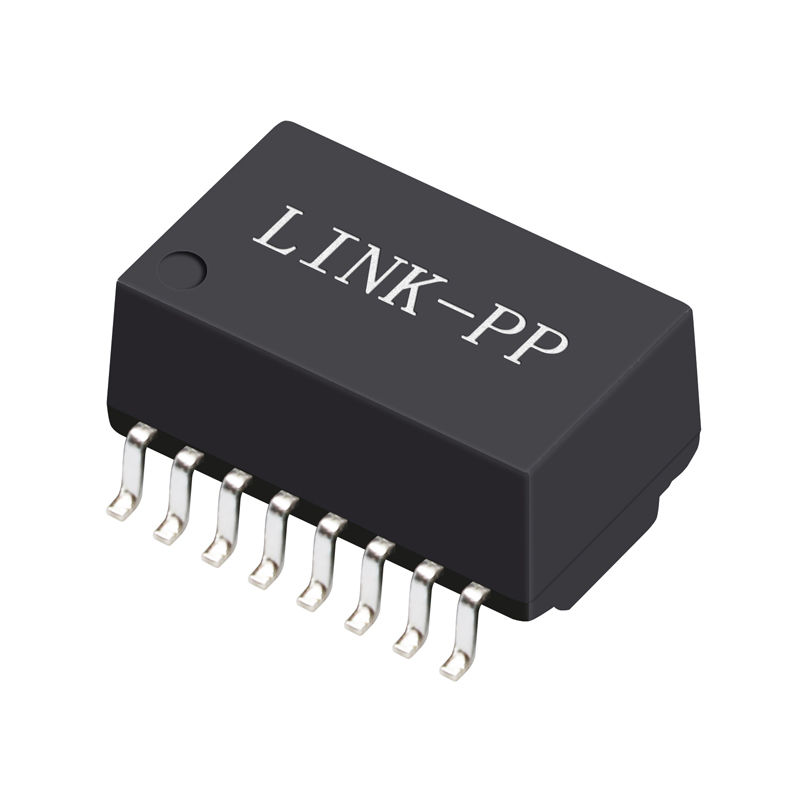

Jeden transformator LAN, 10/100 modułów magnetycznych BASE-TX
1.Rj45 Transformator z jednym portem LAN
2.Kolicyna: toroidalna
3.100-base-t transformator
4.SMD, 16 pinów
10 / 100 BASE-TX Transformator LAN z jednym portem z 16 szpilkami
Opis:
Jednorazowy port 100 Base-t ETHERNET MAGNETIC TRANSFORMERS
| Zastosowanie | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Tak, tak. |
| Komentarz | Zgodny z RoHS LPXXXXNL |
| Konfiguracja RX | T,C |
| Konfiguracja TX | T,C |
| Budowa | Tworzenie przeniesienia |
| Jądra w porcie | 4 |
| Liczba portów | Samotny |
| PCB | Brak PCB |
| Pakiet | SMT |
| Wysokość opakowania (calo) | 0.225 lub inne |
| Wysokość paczki (mm) | 5.715 lub inne |
| Długość opakowania (calo) | 1.12 lub inne |
| Długość opakowania (mm) | 28.448 lub inne |
| Szerokość opakowania (calo) | 0.63 lub inne |
| Szerokość opakowania (mm) | 16.002 lub inne |
| Zgodność z RoHS | Wymagania dotyczące: |
| Prędkość | 10/100/1000BASE-TX |
| Temperatura | 0 do 70/-40 do +85 |
| Zwraca się stosunek RX | 1CT:1CT |
| Zwrot stosunku TX | 1CT:1CT |
| Główne P/N | LP1198NL itp. |
Specyfikacje elektryczne (**25):
1. Obrót współczynnik 50KHz, 0,5V
Strona chipu: Strona linii=1CT: 1CT+_2%
2. Indukcja (Ls) 100KHz, 0,1V, 12mA Bias prądu stałego:
Strona układu: 350 uH Min.
3Strata wstawienia 1-100MHz: -1,4dB Max
4Strata zwrotu 1-30 MHz: -16 dB Min.
40 MHz: -14,4 dB Min.
50 MHz: -13,1 dB Min
60-80MHz: -12dB Min
100 MHz: -10 dB Min
5. Różnica do odrzucenia w trybie standardowym:
30 MHz: -45 dB Min.
60 MHz: -40 dB Min.
100 MHz: -35 dB Min
6. Przesłuch 30 MHz: -40 dB Min.
60 MHz: -35 dB Min.
100 MHz: -30 dB Min
7. Hi-Pot: 1500Vrms Min
Wnioski
Używane do sieci i urządzeń komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL
Zalety konkurencyjne
| HX2260NL Jeden port Transformator LAN, 10/100 BASE-TX Moduły magnetyczne SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
