25TB-2016S3NL Transformator LAN Niska strata wstawienia dla sieci PDH

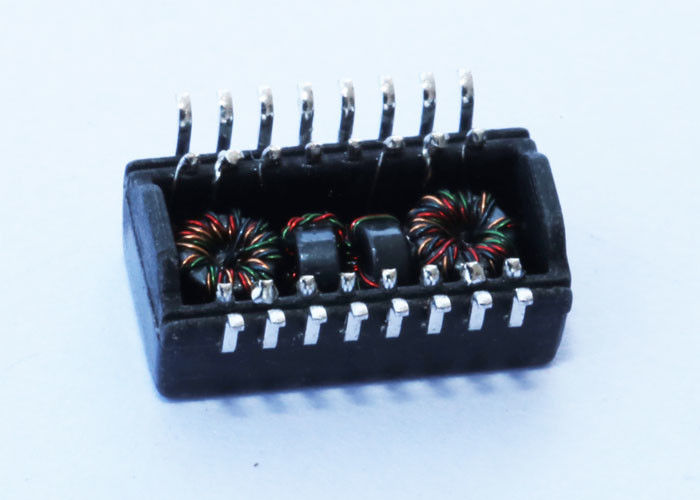

25TB-2016S3NL LAN Transformer

• Obsługuje prędkość transmisji danych 10/100 Mbps.
• Wysoka wydajność i niezawodność urządzeń sieciowych i komunikacyjnych.
• Nawierzchnia montażu do łatwej integracji PCB.
• Funkcjonuje stabilnie od 0 do +70°C.
• Transformator z jednym portem.
• Nie-PoE (Power over Ethernet) kompatybilny.
• Kompaktowy projekt umożliwia elastyczne układy projektowe.
• Spełnia standardy branżowe w zakresie rozwiązań Ethernet i sieciowych.

Specyfikacje elektryczne ((25°C)

1. Obrót współczynnik 50KHz, 0,5V

Strona chipa: Strona linii = 1CT: 1CT±2%

2. Indukcja ((Ls) 100KHz, 0,1V, 12mA Bias prądu stałego:

Strona układu: 350 uH Min.

3. Strata wstawienia

1-100MHz: -1,4 dB maksymalnie

4Zwrot straty

            1-30MHz: -16dB Min

40 MHz: -14,4 dB Min.

50 MHz: -13,1 dB Min

60-80MHz: -12dB Min

100 MHz: -10 dB Min

5. Różnica do odrzucenia w trybie standardowym:

30 MHz: -45 dB Min.

60 MHz: -40 dB Min.

100 MHz: -35 dB Min

6/ Przesłuchanie:

30 MHz: -40 dB Min

60 MHz: -35 dB Min.

100 MHz: -30 dB Min

7. Hi-Pot: 1500Vrms Min

Zastosowanie:

Transformator LINK-PP Magnetics 25TB-2016S3NL jest idealny do stosowania w szerokim zakresie urządzeń sieciowych i komunikacyjnych, w tym:

• HUB: Zwiększa transfer danych między urządzeniami sieciowymi.
• Karty PC: Poprawiają łączność Ethernet w komputerach osobistych.
• Przełączniki: zapewnia niezawodne prowadzenie danych w przełącznikach sieciowych.
• Routery: obsługuje płynne zarządzanie ruchem internetowym i sieciowym.
• Płyty główne PC: zapewniają funkcjonalność Ethernet do konstrukcji płyt głównych.
• Sprzęt SDH/PDH: ułatwia transmisję danych w sieciach z hierarchią cyfrową synchroniczną i sieciach z hierarchią cyfrową plesiochroniczną.
• Telefony IP: zapewniają jasną komunikację w aplikacjach głosowych na IP.
• Modemy xDSL: Optymalizuje transfer danych w modemach szerokopasmowych do połączeń internetowych.
