Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HF-81606T
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
HF-81606T |
Podanie: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
16 |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Rdzenie na port: |
4 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
Dane techniczne: |
HF-81606T |
Podanie: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
16 |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Rdzenie na port: |
4 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |

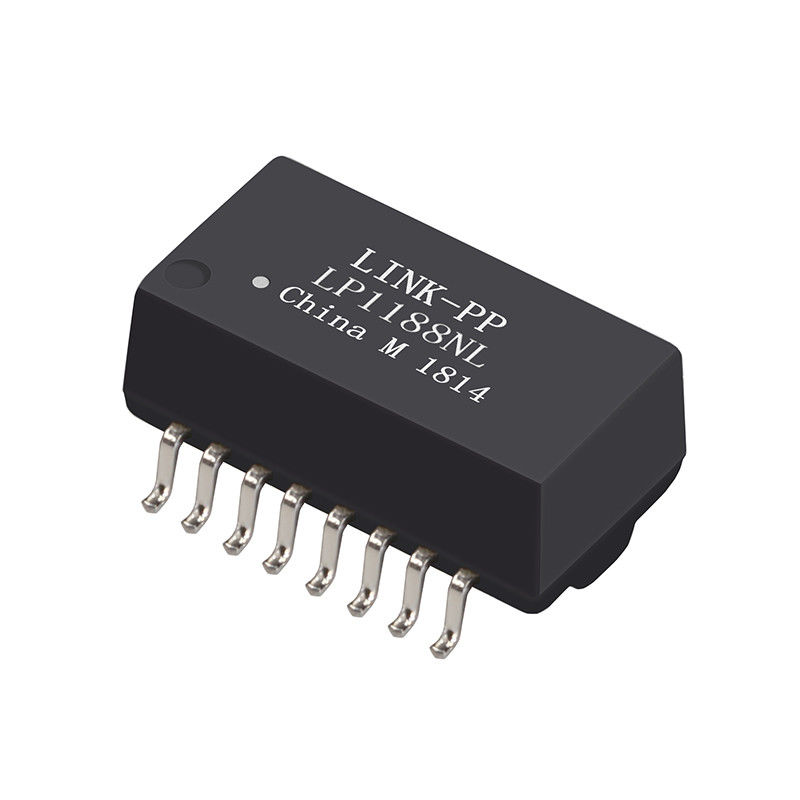

10/100BASE-TX Single Port Magnetics HF-81606 T
| Podanie | LAN ETHERNET (PoE i BEZ PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LP1188NL |
| Konfiguracja RX | T, C |
| Konfiguracja TX | T, C |
| Budowa | FORMA TRANSFEROWA |
| Rdzenie na port | 4 |
| Liczba portów | Pojedynczy port |
| PCB | Brak PCB |
| Pakiet | SMT |
| Wysokość opakowania (cale) | 0,225 lub inny |
| Wysokość opakowania (mm) | 5.715 lub inne |
| Długość opakowania (cale) | 1.12 lub inne |
| Długość opakowania (mm) | 28.448 lub inne |
| Szerokość opakowania (cale) | 0,63 lub inne |
| Szerokość opakowania (mm) | 16.002 lub inne |
| Zgodny z RoHS | TAK-RoHS-6 |
| Prędkość | 10/100/1000BASE-TX |
| Temperatura | 0 DO 70/-40 do +85 |
| Stosunek obrotów RX | 1CT:1CT |
| Stosunek obrotów TX | 1CT:1CT |
| Główna P/N | LP1188NL itp. |
HF-81606T Specyfikacje elektryczne(25)
1. Stosunek obrotów 50 KHz, 0,5 V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100 KHz, 0,1 V, 12 mA prądu stałego:
Strona chipa: 350uH Min
3. Strata wtrąceniowa1-100 MHz: maks. -1,4dB
4. Utrata zwrotu:
1-30 MHz: -16dB min
40 MHz: -14,4 dB min
50 MHz: -13,1 dB min
60-80 MHz: -12dB min
100 MHz: -10dB min
5. Różnica w stosunku do odrzucania trybu wspólnego:
30 MHz: -45dB min
60MHz: -40dB min
100 MHz: -35dB min
6. Przesłuch
30 MHz: -40 dB Min
60MHz: -35dB min
100 MHz: -30dB min
7. Hi-Pot: 1500 Vrms Min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
