Szczegóły Produktu:
Zapłata:
|
| Główny klient: | TI Samsung Cisco Siemens ... | Numer części: | H1601CG |
|---|---|---|---|
| TX / RX: | 1CT: 1CT | Prędkość: | 10/100 Base-tx |
| Hi-pot: | 1500Vrms | OCL: | 350uh min |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Dane techniczne | ||
| Atrakcja: | transformator jednoportowy,dwuportowy transformator |
||
Szybkie Szczegóły:

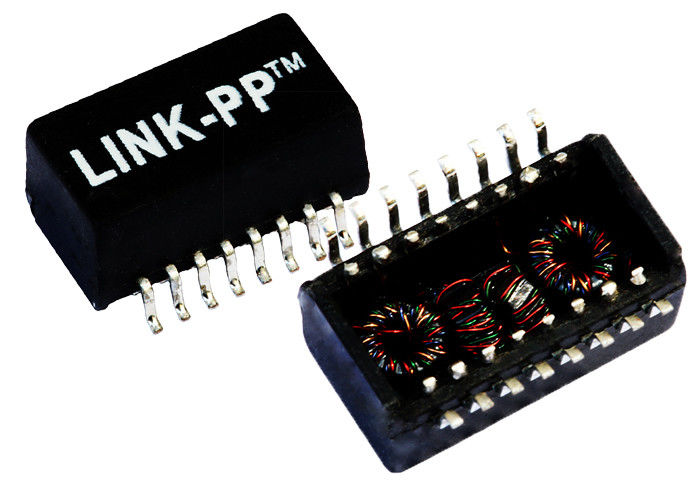

1. Pojedynczy transformator portowy LAN
2.ColiStruktura: Toroidalna
Transformator 3.100base-t
4.SMD, 16 szpilek
Moduły transformatorowe 10/100 / 1000BASE-TX z pojedynczym portem i 16 pinami
Opis:
Moduły transformatorów magnetycznych z pojedynczym portem 10/100 Base-tx Ethernet
| Podanie | LAN ETHERNET (NON PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LP1102NL |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Budowa | PRZEKAZ MOLD |
| Rdzenie na port | 4 |
| Liczba portów | KWADRAT |
| PCB | BRAK PCB |
| Pakiet | SMT |
| Wysokość opakowania (cale) | 0,236 |
| Wysokość opakowania (mm) | 5,994 |
| Długość pakietu (cale) | 0,451 |
| Długość pakietu (mm) | 11,45 |
| Szerokość opakowania (cale) | 0,40 |
| Szerokość opakowania (mm) | 10.20 |
| Zgodny z RoHS | YES-RoHS-6 |
| Prędkość | 10/100 BASE-TX |
| Temperatura | 0 do 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
| Główny P / N | LP1102NL |
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
