Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H1197NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Model: |
H1197NL |
Kategoria: |
Transformatory audio i sygnał |
Zakres częstotliwości: |
1 MHz do 100 MHz |
Podanie: |
Moduły magnetyczne Power over Ethernet |
Styl zakończenia: |
SMD / SMT |
napięcie solacji:: |
1,5 kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Model: |
H1197NL |
Kategoria: |
Transformatory audio i sygnał |
Zakres częstotliwości: |
1 MHz do 100 MHz |
Podanie: |
Moduły magnetyczne Power over Ethernet |
Styl zakończenia: |
SMD / SMT |
napięcie solacji:: |
1,5 kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
| XFRM 1: 1 SMT | Transformatory H1197NL | H1197NL Arkusz danych / Cena / Krzyż | H1197NL Specyfikacje |

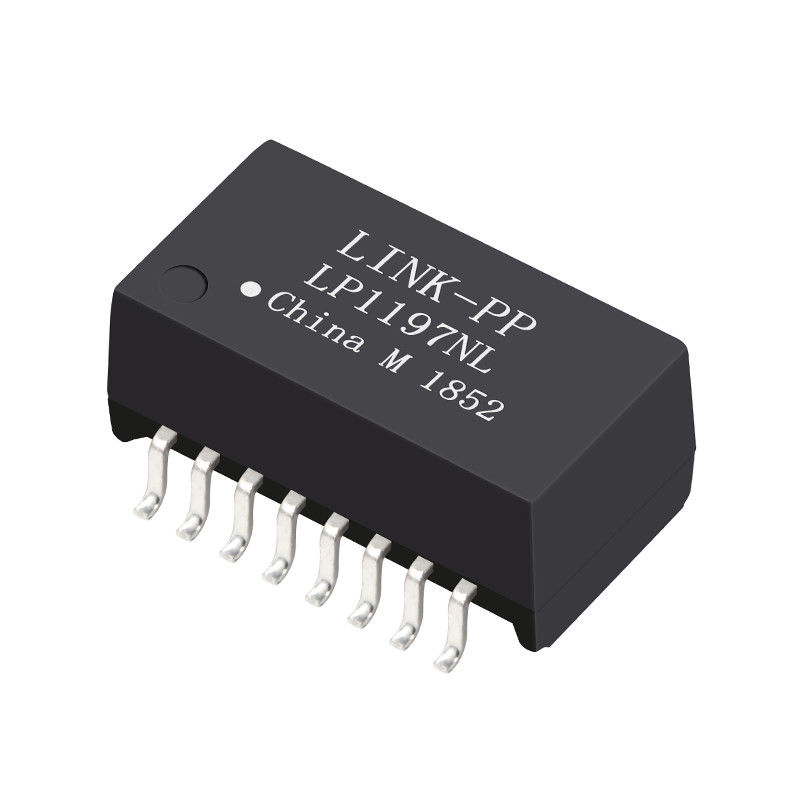

LP1197NL Równoważna specyfikacja części / krzyżowej kompatybilności
Specyfikacje elektryczne przy 25 ℃
1. strata wtrąceniowa:
1-100 MHz: -1,2 dB maks
2. strata zwrotna:
1-30 MHz: -16 dB Min
40 MHz: -14 dB min
50 MHz: -13 dB min
60-80 MHz: -12 dB min
3. przesłuch:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
4. różnica w odrzucaniu trybu wspólnego:
30 MHz: -43 dB min
60 MHz: -37 dB min
100 MHz: -33 dB min
5. napięcie izolacji: 1500 Vrms
6.Temperatura pracy: -40 ℃ ～ + 85 ℃.
UWAGI:
Lan Magnetics Transformer / arkusz transformatora Lan
Moduły transformatorowe Lan Discrete / Transformator Lan mamy Rj45Lan 10/100 baset
transformator transformatory ethernet / LAN
Zaprojektowany do obsługi aplikacji, takich jak SOHO (modemy ADSL), LAN-on-Motherboard (LOM), koncentrator i przełączniki.
Z różnymi przełożeniami.
Szczytowa ocena lutowania wg RoHS „NL” 245 ℃.
| XFRM SIN 100D 1: 1 SMT H1197NL Transformatory Moduły magnetyczne Power over Ethernet | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| XFVOIP-02 | H1197NL | XFGIB100HP | XF5100T4 | XFATM8Q13A |
| XFVOIP-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| XFVOIP-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| XFVOIP-04 | XF20064CS3 | XFGIB100MB | XF5208Q3 | XFATM8Q14D |
| XFVOIP-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| XFVOIP-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| XFVOIP-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| XFVOIP-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| XFVOIP-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| XFVOIP-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| XFVOIP-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| XFVOIP5-STACK8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | XFEPIG-01 | XFVOIP-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | XFEPIG-02 | XFEPIG-03A | XF6612TX1P | XF6612TX4 |
