Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: XF-TRC1102NLE
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
XF-TRC1102NLE |
Prędkość: |
10/100 Base-T |
Liczba portów: |
Pojedynczy |
Podanie: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
16 |
Temperatura: |
0 DO + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Dane techniczne: |
XF-TRC1102NLE |
Prędkość: |
10/100 Base-T |
Liczba portów: |
Pojedynczy |
Podanie: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
16 |
Temperatura: |
0 DO + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Transformator jednoportowy
Transformator 2,10/100 base-t
3. Typ: SMT
4. Struktura cewki: toroidalna

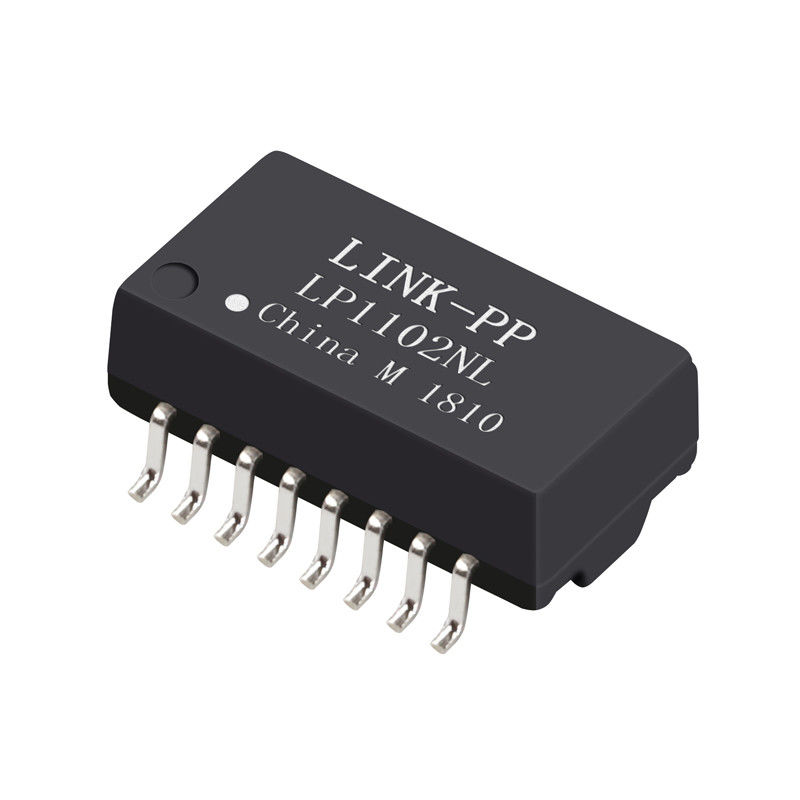

Moduły transformatora jednoportowego SDH Lan Transformer 10/100Base-T XF-TRC1102NLE
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
Opis:
Moduły transformatorów jednoportowych 10/100Base-T
|
Podanie |
LAN ETHERNET (PoE i BEZ PoE) |
|
AutomDX |
TAK |
|
Komentarz |
Zgodny z RoHS LPXXXXNL |
|
Konfiguracja RX |
T, C |
|
Konfiguracja TX |
T, C |
|
Budowa |
FORMA TRANSFEROWA |
|
Rdzenie na port |
4 |
|
Liczba portów |
KWADRAT |
|
PCB |
Brak PCB |
|
Pakiet |
SMT |
|
Wysokość opakowania (cale) |
0,225 lub inny |
|
Wysokość opakowania (mm) |
5.715 lub inne |
|
Długość opakowania (cale) |
1.12 lub inne |
|
Długość opakowania (mm) |
28.448 lub inne |
|
Szerokość opakowania (cale) |
0,63 lub inne |
|
Szerokość opakowania (mm) |
16.002 lub inne |
|
Zgodny z RoHS |
TAK-RoHS-6 |
|
Prędkość |
10/100/1000BASE-TX |
|
Temperatura |
0 DO 70/-40 do +85 |
|
Stosunek obrotów RX |
1CT:1CT |
|
Stosunek obrotów TX |
1CT:1CT |
|
Główna P/N |
LP1102NL itp. |
Specyfikacje elektryczne(25):
1. Stosunek obrotów 50 KHz, 0,5 V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100 KHz, 0,1 V, 12 mA prądu stałego:
Strona chipa: 350uH Min
3. Strata wtrąceniowa 1-100 MHz: maks. -1,4 dB
4. Strata powrotna 1-30 MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13,1 dB min
60-80 MHz: -12dB min
100 MHz: -10dB min
5. Różnica w stosunku do odrzucania trybu wspólnego:
30 MHz: -45dB min
60MHz: -40dB min
100 MHz: -35dB min
6. Przesłuch 30MHz: -40dB min
60MHz: -35dB min
100 MHz: -30dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sek
Od strony wiórów do strony linii
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
