Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 11FB-17NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
11FB-17NL |
Przypnij do szpilki: |
LP9016ANL |
Prędkość: |
10 / 100M |
Rdzenie: |
4 |
Temperatury: |
0 DO + 70 ℃ |
Liczba portów: |
Pojedynczy |
Numer części: |
11FB-17NL |
Przypnij do szpilki: |
LP9016ANL |
Prędkość: |
10 / 100M |
Rdzenie: |
4 |
Temperatury: |
0 DO + 70 ℃ |
Liczba portów: |
Pojedynczy |
1. Numer cewki: Autotransformator
2. Napięcie izolacji: 1500 Vrms
3. Typ: SMT
4. Struktura cewki: Toroidalna
10/100 base-t pojedynczych portów Ethernet Pulse Transformer do koncentratora, karta PC 11FB-17NL
Opis:

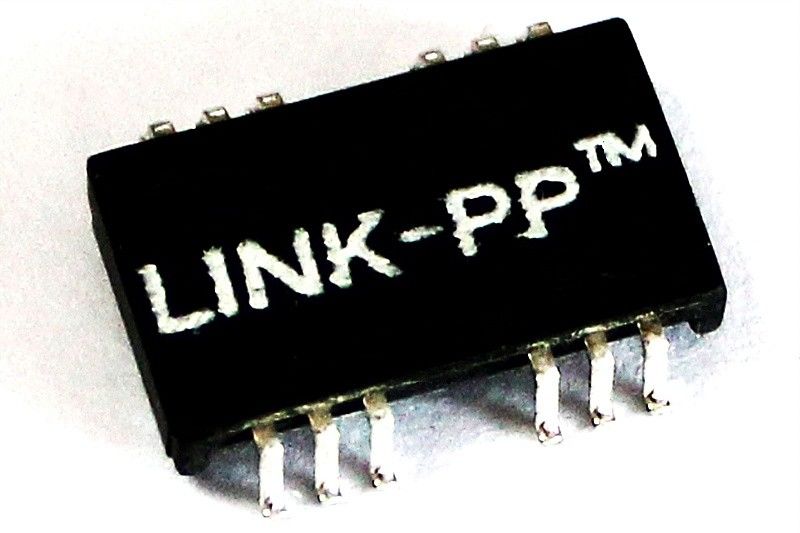

Jednoportowe moduły transformatorowe 10/100 Base-T 11FB-17NL
Jednoportowe transformatory izolacyjne 10/100 Base-T do montażu powierzchniowego, SMD, Rohs | |
Numer części LINK-PP | LP9016ANL |
Numer części YDS | HS9016XC / 11FB-17 / 11FB-17NL |
Prędkość | 10/100 BASE-T |
Liczba portów | POJEDYNCZY |
Aplikacja - LAN | ETHERNET (NON PoE) |
Pakiet | SMD |
Temperatura | 0 DO + 70 ℃ |
AutomDX | TAK |
Komentarz | SAME AS NL WERSJA |
Konfiguracja RX | T, C, S |
Konfiguracja TX | T, C, S |
Budowa | OTWARTA RAMA |
Rdzenie na port | 4 |
Liczba portów | POJEDYNCZY |
Wysokość pakietu (cale) | 0,244 |
Wysokość pakietu (mm) | 6.20 |
Długość paczki (cale) | 0,500 |
Długość paczki (mm) | 12.70 |
Szerokość paczki (cale) | 0,281 |
Szerokość paczki (mm) | 7.15 |
Włącza współczynnik RX | 1CT: 1CT |
Włącza współczynnik TX | 1CT: 1CT |
Specyfikacje elektryczne (25):
1. Włącza współczynnik 50KHz, 0,5V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA Odchylenie DC:
Strona chipa: 350uH Min
3. Straty wtrąceniowe1-100MHz: -1,4dB Max
4. Return Loss1-30MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13.1dB min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Odrzucanie różnicowe do trybu wspólnego:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Strona chipowa do strony Line
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych takich jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
