Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: POE36PR-12ED
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.82
Szczegóły pakowania: Taśma i kołowrotek
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 5kk/miesiąc
Dane techniczne: |
POE36PR-12ED |
Moc: |
36 W |
Indukcyjność przy 0A: |
41 |
Tolerancja: |
10% |
Izat: |
4.2A |
Indukcyjność rozproszenia maks: |
0,28µH |
Napięcie izolacji: |
12 V, 1,5 A |
Produkcja wtórna: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parametry |
Koło życia: |
Ponad 20 lat |
Dane techniczne: |
POE36PR-12ED |
Moc: |
36 W |
Indukcyjność przy 0A: |
41 |
Tolerancja: |
10% |
Izat: |
4.2A |
Indukcyjność rozproszenia maks: |
0,28µH |
Napięcie izolacji: |
12 V, 1,5 A |
Produkcja wtórna: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parametry |
Koło życia: |
Ponad 20 lat |

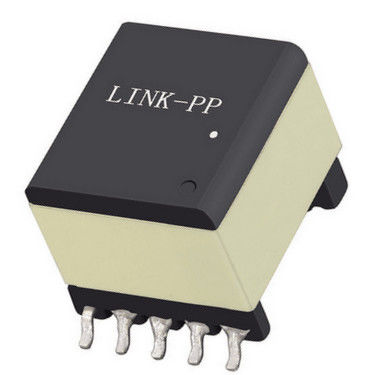

POE36PR-12ED to transformator typu flyback i forward o mocy 36W do zastosowań PoE, z indukcyjnością 41µH, izolacją 1500 Vrms i zgodnymi z RoHS zakończeniami.
POE36PR-12ED to transformator flyback o mocy 36W do PoE, zaprojektowany do niezawodnej konwersji mocy w kompaktowych i wymagających systemach zasilania sieciowego. Zbudowany z rdzeniem ferrytowym i zgodnymi z RoHS zakończeniami, ten transformator obsługuje izolowane projekty zasilania DC-DC, gdzie kluczowa jest wydajność, stabilność termiczna i parametry elektryczne.
Inżynierowie poszukujący transformatora flyback PoE, transformatora forward do PoE lub izolowanego transformatora 36W znajdą POE36PR-12ED doskonale nadający się do dostarczania mocy w urządzeniach zasilanych przez Ethernet, systemach przemysłowych i sprzęcie komunikacyjnym.
| Parametr | Specyfikacja |
|---|---|
| Moc | 36W |
| Indukcyjność przy 0A | 41µH ±10% |
| Warunki pomiaru indukcyjności | 200 kHz, 0.1 Vrms, 0 Adc |
| Prąd nasycenia (Isat) | 4.2A |
| DCR pierwotne | 62.0 mΩ max |
| DCR wtórne 1 | 23.0 mΩ max |
| DCR wtórne 2 | 23.0 mΩ max |
| DCR pomocnicze | 85.0 mΩ max |
| Indukcyjność rozproszenia | 0.28µH max |
| Warunek pomiaru indukcyjności rozproszenia | Mierzona między pinami 1 i 3, przy zwarciu wszystkich pozostałych pinów |
| Przekładnia | Pri : Sec1 : Sec2 : Aux = 1 : 0.375 : 0.375 : 0.375 |
| Napięcie izolacji | 1500 Vrms |
| Wyjście wtórne | 12V, 1.5A na wyjście |
| Wyjście pomocnicze | 10V, 50mA |
POE36PR-12ED został zaprojektowany z myślą o długoterminowej niezawodności w środowiskach produkcyjnych i obsługuje procesy montażu w wysokich temperaturach.
| Parametr środowiskowy | Specyfikacja |
|---|---|
| Zgodność | Zgodny z RoHS, bezhalogenowy |
| Zakres temperatury otoczenia | -40°C do +125°C |
| Temperatura przechowywania, komponent | -40°C do +165°C |
| Temperatura przechowywania, taśma i rolka | -40°C do +80°C |
| Maksymalna temperatura elementu | +165°C |
| Poziom wrażliwości na wilgoć | MSL 1 |
| Odporność na ciepło lutowania | Maksymalnie trzy cykle lutowania rozpływowego po 40 sekund w temperaturze +260°C |
Transformator wykorzystuje rdzeń ferrytowy, co pomaga zapewnić wydajne parametry magnetyczne w zastosowaniach konwersji mocy.
transformator POE36PR-12ED nadaje się do szerokiego zakresu izolowanych projektów zasilania, w tym:
POE36PR-12ED jest stosowany w projektach zasilaczy flyback i forward PoE, które wymagają izolowanej konwersji, podwójnych wyjść wtórnych i niezawodnej wydajności termicznej.
Tak. Jest on specjalnie pozycjonowany jako transformator flyback i forward do PoE, co czyni go odpowiednim do zastosowań w konwerterach flyback.
Transformator zapewnia izolację 1500 Vrms od pierwotnego i pomocniczego do każdego wyjścia wtórnego.
Każde wyjście wtórne zapewnia 12V przy 1.5A, a uzwojenie pomocnicze zapewnia 10V przy 50mA.
Tak. Jest zgodny z RoHS i bezhalogenowy.
Zakres temperatury otoczenia wynosi -40°C do +125°C.
