Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: L21N002-0
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP1198NL |
Prędkość: |
10/100 Base-T |
Liczba portów: |
Pojedynczy |
Podanie: |
Lan Ethernet |
Kod PIN: |
16 |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Dane techniczne: |
LP1198NL |
Prędkość: |
10/100 Base-T |
Liczba portów: |
Pojedynczy |
Podanie: |
Lan Ethernet |
Kod PIN: |
16 |
Temperatura: |
- 40 ℃ DO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Numer cewki: autotransformator
2. Napięcie izolacji: 1500 Vrms
3. typ: SMT
4. Struktura cewki: toroidalna
10/100 base-t pojedyncze porty Transformator impulsowy Ethernet dla koncentratora, karty PC
Opis:

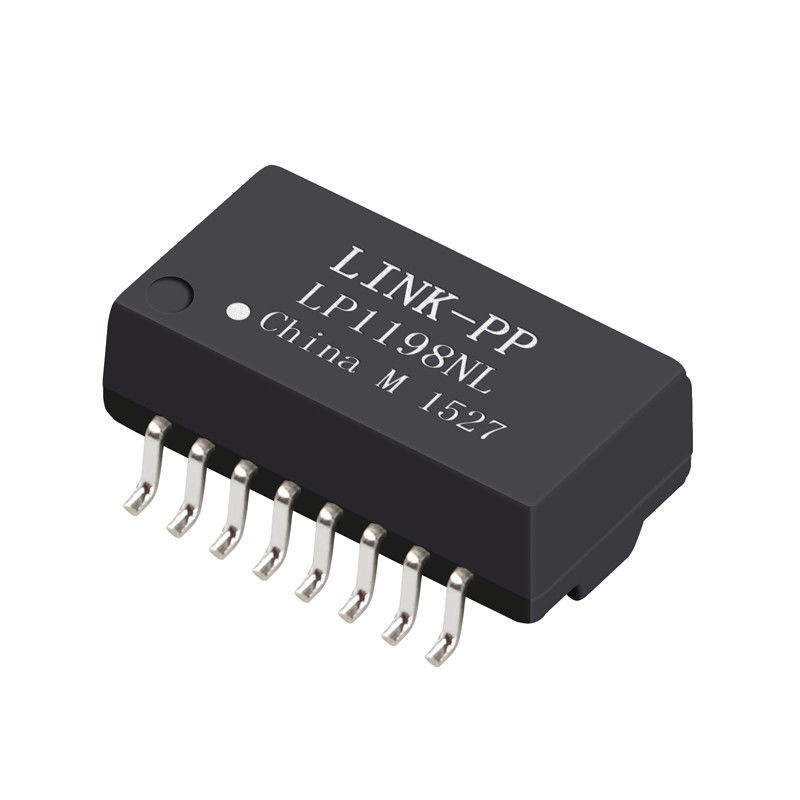

LP1198NL Jednoportowy transformator dyskretny, autotransformator 101901MH016SA41ZL
Podanie |
LAN ETHERNET (PoE i bez PoE) |
AutomDX |
TAK |
Komentarz |
Zgodny z RoHS LP1198NL |
Konfiguracja RX |
T, C. |
Konfiguracja TX |
T, C. |
Budowa |
TRANSFER FORMY |
Liczba rdzeni na port |
4 |
Liczba portów |
1 |
PCB |
BRAK PCB |
Pakiet |
SMT |
Wysokość paczki (cale) |
0,225 lub inny |
Wysokość paczki (mm) |
5.715 lub inne |
Długość paczki (cale) |
1.12 lub inne |
Długość opakowania (mm) |
28.448 lub inny |
Szerokość paczki (cale) |
0.63 lub inny |
Szerokość opakowania (mm) |
16.002 lub inny |
Zgodny z RoHS |
TAK-RoHS-6 |
Prędkość |
10 / 100BASE-TX |
Temperatura |
0 DO 70 / -40 do +85 |
Włącza stosunek RX |
1CT: 1CT |
Włącza stosunek TX |
1CT: 1CT |
Główne P / N |
LP1198NL itp |
Specyfikacje elektryczne (25):
Specyfikacja elektryczna @ 25 ℃
1. OCL: 350uH min
@ 100 KHz, 0,2 V, z 8 mA DC BIAS
2.Współczynnik obrotów (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. Utrata wtrąceniowa:
0,3-100 MHz: -1,1 dB maks
4. utrata powrotu (dB Min):
0,3-30 MHz: -18 40 MHz: -16
50 MHz: -14,5 60-80 MHz: -12
5. przesłuch (dB min):
0,3-60 MHz: -42 60-100 MHz: -35
6. Tłumienie w trybie wspólnym (dB Min):
0,3-30 MHz: -40 60 MHz: -35
80-100 MHz: -30
7. napięcie izolacji: 1500 Vrms
8.Temperatura pracy: -40 ℃ ~ + 85 ℃.
UWAGI
1. Zaprojektowany do obsługi aplikacji, takich jak SOHO (modemy ADSL), LAN na płycie głównej (LOM), koncentrator i przełączniki.
2. z różnymi przełożeniami obrotów.
3. Szczytowa ocena lutowia RoHS „NL” 260 ℃.
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
