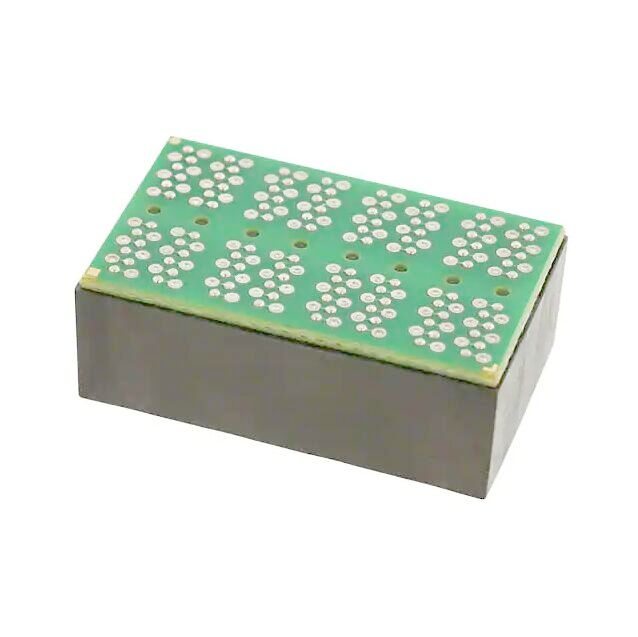

H6400NL H6400NLT Czteroportowy dyskretny transformator magnetyczny 1000BASE-T

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformer

Przegląd produktu:

H6400NL i H6400NLT to wysokowydajne transformatory Ethernet Quad Port 1000BASE-T zaprojektowane do zaawansowanych aplikacji sieciowych wymagających doskonałej integralności sygnału i niezawodnego dostarczania energii.Te transformatory LAN mają otwartą konstrukcję ramy w pakiecie BGA (Bump Grid Array), zoptymalizowany do transmisji danych 1000BASE-T. Zaprojektowany w celu pełnej zgodności ze standardami IEEE 802.3 dla aplikacji Gigabit Ethernet,seria H6400NL/H6400NLT zapewnia wyjątkową wydajność elektromagnetyczną przy starannie kontrolowanych stratach wstawienia, straty zwrotnej i parametry przesłuchania krzyżowego w szerokim zakresie częstotliwości.co czyni je idealnymi dla centrów danych, urządzeń sieciowych i zastosowań przemysłowych w sieci Ethernet.

Szczegółowe specyfikacje:

Kluczowe cechy i korzyści:

• Konfiguracja czterech portów:Wspiera cztery niezależne kanały 1000BASE-T Ethernet w jednym kompaktowym pakiecie.
• Wsparcie zasilania przez Ethernet (PoE):4PAIR PoE maksymalna moc 70W z mocą 600mA @ 57V prądu stałego.
• Wyższa izolacja:Minimum 1500 VRMS między wejściem a wyjściem dla zwiększenia bezpieczeństwa i integralności sygnału.
• BGA Bump Grid Array Package:Efektywna konstrukcja z wymiarami 28,45 x 17,27 x 11,18 mm.
• RoHS-6 zgodny:Projekt przyjazny dla środowiska spełniający najnowsze wymagania regulacyjne.
• Konstrukcja otwartej ramy:Optymalizowane pod względem wydajności termicznej i niezawodności.
• Zakres temperatury handlowej:Działa od 0°C do 70°C dla wszechstronnych opcji rozmieszczenia.
• Wysoka OCL (indukcja otwartego obwodu):Minimum 350μH (strona mediów) i minimum 120μH (strona linii) dla lepszej jakości sygnału.
• Niski opór prądu stałego:Maksymalnie 65 ohmów (1/2 uzwojenia) z maksymalnym zaburzeniem równowagi ±0,065 ohmów dla efektywnego zarządzania energią.
• Optymalizowana strata zwrotu:-16 dB minimum (1-40 MHz) i -10+20*LOG ((f/80 MHz) dB minimum (40-100 MHz).

H6400NL/H6400NLT Arkusz danych

Mechaniczne:

Schemat:
