Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HN4464SG
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.08-$1.2 Negotiable
Szczegóły pakowania: T&R
Czas dostawy: 1-2 tygodnie
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P/N.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Współczynnik zakrętów: |
1 : 1 |
Typ montażu: |
THT |
wsparcie: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Typ: |
Transformator Quad 10/100base-TX |
P/N.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Współczynnik zakrętów: |
1 : 1 |
Typ montażu: |
THT |
wsparcie: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Typ: |
Transformator Quad 10/100base-TX |

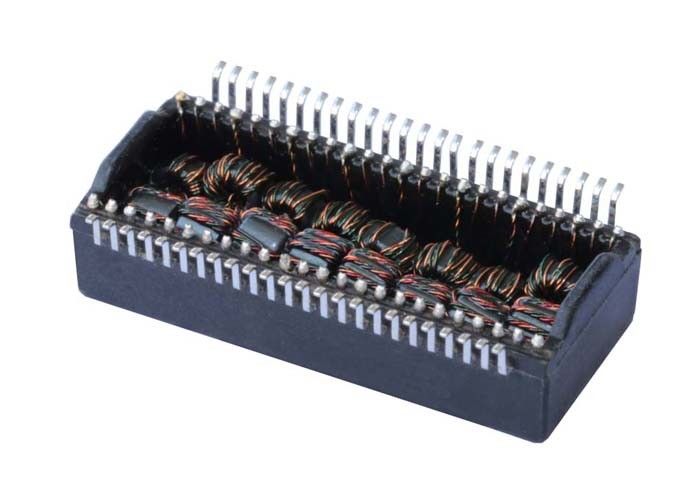

| HN4464SG HN4464S2G Quad Port 10/100 Base-TX Transformator | |
| Numer części | HN4464SG / HN4464S2G |
| Prędkość | 10/100 base-t |
| Liczba portów | KWADRAT |
| Aplikacja - LAN | Ethernet (non POE) |
| Pakiet | ZANURZAĆ |
| Temperatura | 0 do +70 |
| Automdx | TAK |
| Wysokość pakietu (MM) | 6.32 |
| Długość pakietu (mm) | 27,94 |
| Szerokość pakietu (mm) | 12.37 |
|
Specyfikacja |
Wartość |
Warunek testowy |
|---|---|---|
|
Indukcyjność otwartego obwodu (OCL) |
350 µH min |
100 kHz, 0,1 V, 8mA DC |
|
Współczynnik zakrętów |
1ct: 1ct ± 2% |
50 kHz, 0,5 V. |
|
Utrata wstawiania |
-1.1db Max |
0,1 ~ 100 MHz |
|
Strata powrotu |
-18dB min (0,5-30 MHz) |
|
|
|
-15dB min (40 MHz) |
|
|
|
-13dB min (50 MHz) |
|
|
|
-11db min (60-80 MHz) |
|
|
Rozmowa krzyżowa |
-38dB min |
0,1-100 MHz |
|
Współczynnik odrzucenia trybu wspólnego (CMRR) |
-40dB min |
0,1-100 MHz |
|
CWW (pojemność uzwojenia) |
50pf (typ) |
|
|
Pierwotna odporność (Pri. Resistance) |
0,9 Ω Max |
|
|
Hi-Pot (napięcie izolacji) |
1500VRMS (PRI/s) |
