Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

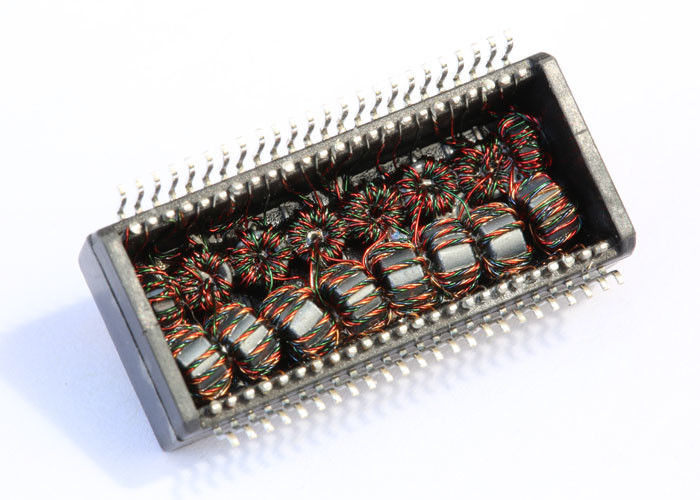

Numer modelu: HST-48001SCR HST-48002SAR HST-48003SR
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
HST-48001SCR HST-48002SAR HST-48003SR |
Montowanie: |
SMT |
Ethernet: |
1x 10/100/1000 Mb / s |
Próbki: |
Dostępny |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Dane techniczne: |
HST-48001SCR HST-48002SAR HST-48003SR |
Montowanie: |
SMT |
Ethernet: |
1x 10/100/1000 Mb / s |
Próbki: |
Dostępny |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
● Zgodny ze standardem IEEE 802.3 dla 1000Base-T.
● Pierwotna indukcyjność (Lp) 350uH min. Przy 100 kHz, 0,1 Vrms, DC 8 mA.
● Pojemność między uzwojeniami (Cww) 30 pF Max (przy 100 kHz, 0,1 V).
● Indukcyjność upływu (LL) 0,5uH Max (przy 100kHz, 0,1V) .DCR 1,2Ω Max.
● DCR Pri 0,9Ω Max Sec 1,2Ω Max.
Specyfikacje elektryczne (25):
1. Stosunek obrotów 50 kHz, 0,5 V.
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100 kHz, 0,1 V, 12 mA DC odchylenie:
Strona chipowa: 350uH min
3. Straty wtrąceniowe1-100MHz: -1,4dB Max
4. Tłumienie odbicia 1-30 MHz: -16 dB Min
40 MHz: -14,4 dB min
50 MHz: -13,1 dB Min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Odrzucenie różnicowe do trybu wspólnego:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Przesłuch 30MHz: -40dB Min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500 Vrms, 0,5 mA, 1 sek
Od strony chipa do strony linii
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router,
Płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
