Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

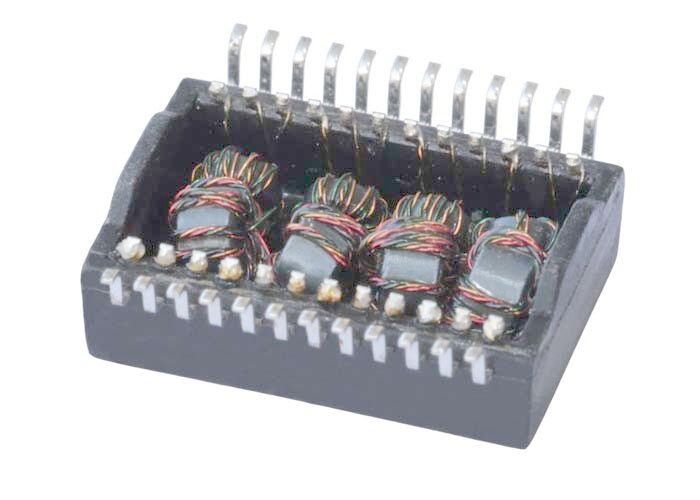

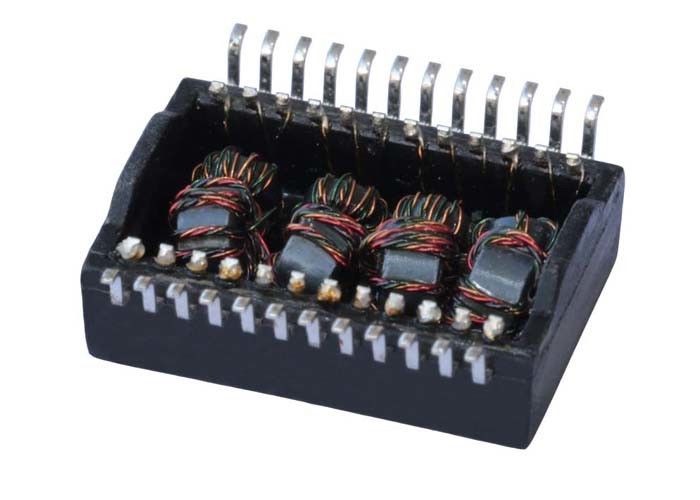

Numer modelu: HST-24002SAR HST-24001SAR
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Zgodne ze standardem IEEE 802.3 dla 1000Base-T.
● Indukcja pierwotna ((Lp) 350 uH min.@ 100KHz,0.1Vrms, 8mA.
● LL:00,35 uH Max @100KHz, 0,1 V
● Cww:35pF Max@100KHz, 0,1V
● Pierwszorzędne DCR:0.9ΩMax;Wersja DCR:1.2ΩMax.
● Zaprojektowane do lutowania z powrotem w temperaturze do 260°C.
● Przechowywanie w temperaturze od -25°C do +125°C.
● Zgodność z RoHS.
● Zaprojektowany do długodystansowych aplikacji Gigabit Ethernet 100/1000Base-T full duplex.
● Wspiera 4 pary kabli UTP kategorii 5.
● Interfejs kablowy dla izolacji i niskiej emisji w trybie wspólnym.
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik zwrotów (± 2%) | 1CT: 1CT |
| Utrata wstawienia | 1 ‰ 100 MHz: 1,0 dB Maks. |
| Strata zwrotu |
1 ̊30 MHz: -18 dB Min 40 MHz: -14,4 dB Min 50 MHz: -13,1 dB Min 60×80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Przesłuchanie krzyżowe (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Wyższy napięcie izolacyjne | 1500 Vrms Min |
