Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: QT48A03
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.5
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P/N: |
QT48A03 |
Typ produktu: |
Transformator LAN / magnesy Ethernet |
Obsługiwana prędkość: |
10/100/1000Base-T (Gigabitowy Ethernet) |
Konfiguracja portu: |
Podwójny port |
Typ mocowania: |
SMT (technologia montażu powierzchniowego) |
Liczba pinów: |
48 szpilek |
Indukcyjność pierwotna (OCL): |
350 µH min (z odchyleniem 8 mA DC) |
Napięcie izolacji (Hi-Pot): |
1500 VRMS |
Standard branżowy: |
IEEE 802.3AB |
Temperatura pracy: |
0 ℃ do +70 ℃ |
Wymiary (dł. x szer. x wys.): |
27,70 x 15,36 x 7,30 mm |
Rozstaw pinów:: |
1,02 mm |
P/N: |
QT48A03 |
Typ produktu: |
Transformator LAN / magnesy Ethernet |
Obsługiwana prędkość: |
10/100/1000Base-T (Gigabitowy Ethernet) |
Konfiguracja portu: |
Podwójny port |
Typ mocowania: |
SMT (technologia montażu powierzchniowego) |
Liczba pinów: |
48 szpilek |
Indukcyjność pierwotna (OCL): |
350 µH min (z odchyleniem 8 mA DC) |
Napięcie izolacji (Hi-Pot): |
1500 VRMS |
Standard branżowy: |
IEEE 802.3AB |
Temperatura pracy: |
0 ℃ do +70 ℃ |
Wymiary (dł. x szer. x wys.): |
27,70 x 15,36 x 7,30 mm |
Rozstaw pinów:: |
1,02 mm |

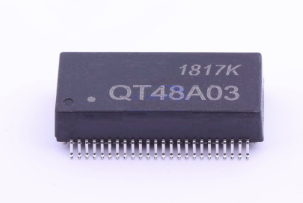

QT48A03 1000Base-T Moduł transformatora z dwoma portami to wysokowydajny moduł transformatora Gigabit Ethernet przeznaczony do zastosowań sieciowych z dwoma portami 10/100/1000Base-T. Zaprojektowany zgodnie z normą IEEE 802.3ab, ten kompaktowy transformator LAN SMT zapewnia doskonałą integralność sygnału, izolację elektryczną i tłumienie zakłóceń elektromagnetycznych dla nowoczesnych interfejsów Ethernet.
Zaprojektowany z 48 pinami SMT i kompaktową obudową, QT48A03 integruje dwa kompletne kanały transformatora Gigabit Ethernet w jednym module, pomagając zmniejszyć zajmowane miejsce na płytce drukowanej, uprościć układ i zwiększyć wydajność produkcji.
Z minimalną indukcyjnością pierwotną 350μH przy prądzie stałym 8mA, napięciem izolacji 1500Vrms, oraz zgodnością z RoHS i wymaganiami lutowania rozpływowego IR 255°C, QT48A03 jest idealnym rozwiązaniem dla urządzeń sieciowych o dużej gęstości, w tym przełączników korporacyjnych, urządzeń przemysłowego Ethernet, bram szerokopasmowych i systemów komunikacyjnych.
| Parametr | Wydajność |
| Przekładnia | Tx 1:1 / Rx 1:1 (±3%) |
| Tłumienie wtrąceniowe | -1.0 dB Maks. (0.5–100 MHz) |
| Straty powrotne | -16 dB Min. (0.5–30 MHz) -14 dB Min. (30.1–60 MHz) -12 dB Min. (60.1–80 MHz) |
| Przesłuch | -35 dB Min. (0.5–40 MHz) -30 dB Min. (40.1–100 MHz) |
| CMRR | -30 dB Min. (0.5–100 MHz) |
| Indukcyjność rozproszenia | 0.5μH Maks. |
| Rezystancja prądu stałego (DCR) | 1.4Ω Maks. |
| Pojemność międzyzwojowa | 40pF Maks. |
| Napięcie izolacji | 1500Vrms |
| Parametr | Specyfikacja |
|---|---|
| Numer części | QT48A03 |
| Typ produktu | Moduł transformatora z dwoma portami 1000Base-T |
| Typ transformatora | Transformator LAN Gigabit |
| Standard Ethernet | IEEE 802.3ab |
| Prędkość sieci | 10/100/1000Base-T |
| Konfiguracja portów | Dwa porty |
| Typ montażu | Montaż powierzchniowy (SMT) |
| Obudowa | 48 pinów |
| Indukcyjność pierwotna | 350μH Min. przy prądzie stałym 8mA |
| Przekładnia | Tx 1:1 / Rx 1:1 |
| Izolacja Hi-Pot | 1500Vrms |
| Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -25°C do +125°C |
| Ocena lutowania rozpływowego | IR 255°C szczytowa |
| Zgodność ze środowiskiem | RoHS |
| Element | Wymiar |
| Długość obudowy | 27.70 ±0.5 mm |
| Szerokość obudowy | 15.36 ±0.5 mm |
| Szerokość korpusu | 12.20 mm |
| Wysokość obudowy | 7.30 ±0.5 mm |
| Liczba pinów | 48 pinów |
| Rozstaw pinów | 1.02 mm |
| Rozstaw padów SMT | 16.95 mm / 2.34 mm |
| Tolerancja wymiarów | ±0.25 mm, jeśli nie określono inaczej |
Dzięki dwuportowej konstrukcji i doskonałej izolacji od zakłóceń, moduł magnetyczny Ethernet QT48A03 jest preferowanym komponentem dla szerokiej gamy sprzętu telekomunikacyjnego i sieciowego:
* Wysokowydajne przełączniki cyfrowe i routery korporacyjne
* Urządzenia zasilane przez Ethernet (PoE) (PD)
* Transceivery optyczne i konwertery mediów
* Sprzęt dostępu szerokopasmowego (ISDN, ADSL, VDSL)
* Interaktywne dekodery (STB) i odtwarzacze HD
* Urządzenia ISDN (Integrated Services Digital Network)
O: Moduł transformatora Ethernet z dwoma portami integruje transformatory magnetyczne dla dwóch portów Ethernet w jednej obudowie SMT, zapewniając izolację elektryczną, dopasowanie impedancji i tłumienie zakłóceń elektromagnetycznych dla interfejsów Ethernet.
O: Tak. Moduł jest zaprojektowany do technologii montażu powierzchniowego (SMT) i jest odporny na temperatury lutowania rozpływowego IR z wymaganą temperaturą szczytową 255°C.
O: W porównaniu do transformatorów jednoportowych, moduł dwuportowy oferuje:
O: Tak, QT48A03 jest bardzo odpowiedni dla urządzeń zasilanych przez PoE (PD) i powiązanego sprzętu sieciowego, zapewniając niezbędną izolację sygnału i ochronę Hi-Pot 1500Vrms.
O: Komponent wymaga układu 48 pinów z rozstawem pinów 1.02 mm. Ogólne wymiary to 27.70 x 15.36 x 7.30 mm. Proszę zapoznać się z pobieraną kartą katalogową PDF, aby uzyskać dokładne schematy układu padów.
O: Moduł zapewnia izolację 1500Vrms, chroniąc obwody PHY Ethernet i poprawiając niezawodność systemu.
O: Tak. QT48A03 jest w pełni zgodny z przepisami środowiskowymi RoHS.
O: Tak. LINK-PP zapewnia próbki inżynieryjne, karty katalogowe, wsparcie techniczne oraz usługi dostosowywania OEM/ODM do oceny produktu i produkcji masowej.
