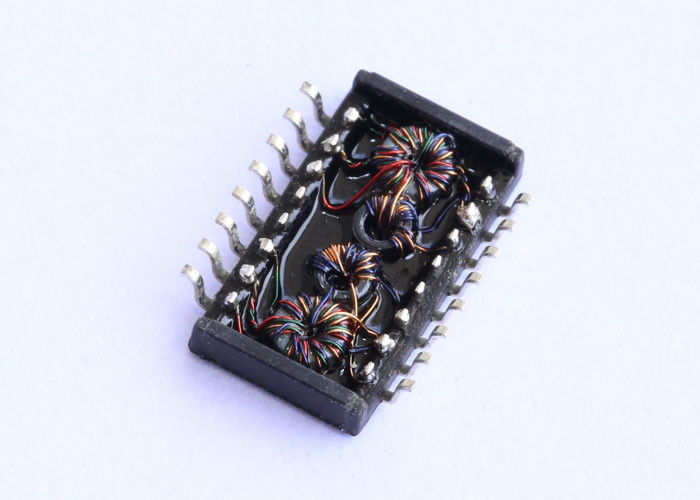

BT16B03 100Base-T 1500Vrms Ethernet Isolation Transformer Module

BT16B03 0.5μH 1:1 SMD Pulse Transformer do 100Base-T LAN, izolacja 1,5kV, 0 ̊70°C, zgodny z RoHS. Idealny do przełączników, routerów, PoE, przemysłowego ethernetu.

BT16B03 Moduł transformatora bazowo-t

BT16B03 to wysokiej wydajności 0,5μH, 1: 1 pojedynczy port SMD transformator impulsowy zaprojektowany do zastosowań 100Base-T LAN. Zapewnia niezawodną integralność sygnału, spełnia standardy IEEE802.3u,i zapewnia solidną izolację z 1BT16B03 jest zgodny z RoHS i przeznaczony do komercyjnych i przemysłowych urządzeń sieciowych, jest idealny dla przełączników, routerów, urządzeń PoE i innych modułów interfejsu Ethernet.

Główne cechy i zalety transformatora izolacyjnego BT16B03 Ethernet:

1Wysokie napięcie izolacyjne:1Izolacja Vrms o napięciu 0,5 kV zapewnia bezpieczną pracę w PoE i zastosowaniach Ethernet przemysłowych.

2Kompaktny pakiet SMD:Projekt oszczędzający przestrzeń obsługuje układy PCB o wysokiej gęstości i montaż SMT.

3Optymalizowana wydajność elektryczna:

• 0Indukcja pierwotna 0,5 μH
• Niska utrata wstawienia (max -1,15 dB)
• Doskonała strata zwrotu (-18 dB min przy 30 MHz)
• Wyższa DMRR (-30 dB min @ 0,5 ‰ 100 MHz)

4. Zgodne z normami przemysłowymi:spełnia wymagania IEEE802.3u i IR 255°C tolerancji szczytowej odpływu.

5. szeroka temperatura pracy:0°C do +70°C, w zakresie przechowywania od -25°C do +125°C.

6. Zgodne z RoHS:Ekologiczny, bezłowiowy projekt.

Specyfikacje elektryczne (@25°C):

BT1b3b3b3b3b3b3b3b3b3b3b3

Wymiary mechaniczne

• Rodzaj opakowania:SMD
• Całkowity rozmiar:120,7 × 9,4 × 5,68 mm
• /Pin Pitch:1.27 mm
• Wytyczne dotyczące układu PCB:Zapoznaj się z schematem i schematem odcisku stóp poniżej, aby uzyskać zalecany układ i trasę.

BT16B03 Arkusz danych - Mechaniczne

BT16B03 Artykuł danych - Schemat

BT16B03 Odciski PCB

BT16B03 Zgodność i niezawodność:

• Certyfikat RoHS
• Zgodny z IR reflowdo 255°C
• Wysoka izolacja i DMRRdla łagodzenia EMI i integralności sygnału
• Zbudowany w celu uzyskania wiarygodności długoterminowej przy standardowych temperaturach pracy

Dlaczego wybrać BT16B03 Ethernet Transformer?:

BT16B03 równoważy kompaktowy projekt SMD, wysoką izolację i doskonałą wydajność sygnału dla nowoczesnych sieci Ethernet.zmniejsza ryzyko związane z projektowaniem PCB i przyspiesza cykle rozwoju produktów.

Wnioski o próbki i wsparcie techniczneJest dostępna.

Częste pytania:

P1: Jakie prędkości Ethernet obsługuje BT16B03?

A1: BT16B03 obsługuje aplikacje 100Base-T, idealne dla połączeń LAN o prędkości 100 Mbps.

P2: Czy BT16B03 jest kompatybilny z urządzeniami PoE?

Odpowiedź: Tak, z izolacją 1,5 kV może obsługiwać standardowe napięcie PoE i zapewnia bezpieczeństwo urządzenia.

P3: Czy ten transformator może wytrzymać standardowe procesy odpływu SMT?

Odpowiedź: Tak, spełnia wymagania IR 255 °C dla typowego montażu powierzchniowego.

P4: Czy dostępne są próbki i wytyczne dotyczące układu PCB?

Odpowiedź: Tak, wnioski o próbki i zalecane schematy PCB/zestawienia są dostępne w celu usprawnienia weryfikacji projektu.
