Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TG5G-HPE6NZ5LF
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P / N: |
TG5G-HPE6NZ5LF |
Berło: |
5G Base-T |
Szpilki: |
24 |
Alternatywny: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Próbki: |
Wolny |
P / N: |
TG5G-HPE6NZ5LF |
Berło: |
5G Base-T |
Szpilki: |
24 |
Alternatywny: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Próbki: |
Wolny |

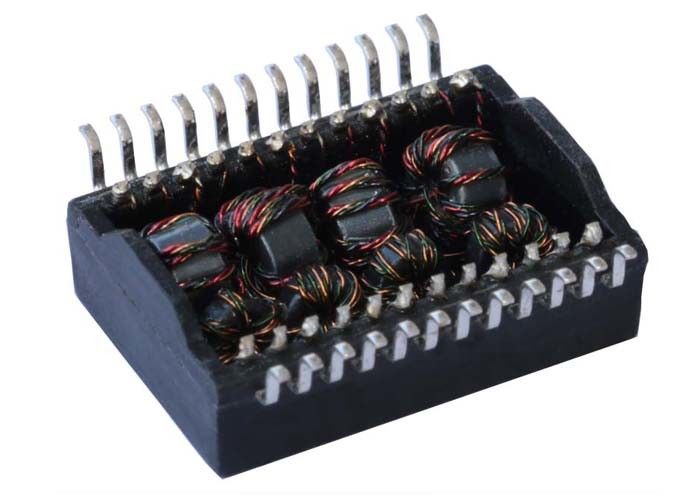

| Transformator magnetyczny izolacji 5000V 5G Ethernet, SMT, Rohs | |
| Numer części LINK-PP | LP72456ANL |
| Prędkość | 5G BASE-T |
| Liczba portów | POJEDYNCZY |
| Zastosowanie - LAN | ETHERNET (PoE +) |
| Pakiet | SMD |
| Temperatura | -40 DO + 85 |
| AutomDX | TAK |
| Komentarz | TAKI SAM JAK WERSJA NL |
| Konfiguracja RX | C, T |
| Konfiguracja TX | C, T |
| Budowa | OTWARTA RAMA |
| Liczba rdzeni na port | 8 |
| Liczba portów | POJEDYNCZY |
| Wysokość paczki (cale) | 0,255 |
| Wysokość paczki (mm) | 6.48 |
| Długość paczki (cale) | 0,715 |
| Długość opakowania (mm) | 18.15 |
| Szerokość paczki (cale) | 0.630 |
| Szerokość opakowania (mm) | 16.00 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza stosunek TX | 1CT: 1CT |
SPECYFIKACJA:
1 Zaprojektowany dla aplikacji jednoportowych Ethernet 2.5G Base-T.
2 Obsługuje 4 pary kabli UTP kategorii 5.
3 Interfejs kablowy do izolacji i niskiej emisji w trybie wspólnym.
4 Konstrukcja spełniająca wymagania IEEE 802.3 ze zrównoważonym prądem 720 mA.
5 Zgodność z wymogami dyrektywy ROHS i bez halogenów.
6 Temperatura pracy i przechowywania
7 Poziom wrażliwości na wilgoć (MSL): 2a
Temperatura pracy: od 0 ° C do + 70 ° C
Temperatura przechowywania: od -25 ° C do + 105 ° C
Podanie:
1 Produkty RapidIO
2 produkty SCSI
3 płyty DSP
4 wyświetlacze z płaskim ekranem
| Specyfikacje elektryczne przy 25 ℃ | Typ: dolnoprzepustowy balansowy impedancja 100 Ω |
| Tłumienie: | 1-50 MHz -0,5 dB Maks 50-125 MHz -1,0 dB Maks 125-200 MHz -2,0 dB Maks |
| Utrata zwrotu: | 1 ~ 40 MHz -20 dB Min. Obciążenie 100 Ω 40-200 MHz -20 + 15 * log (częstotliwość MHz / 40 MHz) dB Obciążenie minimalne 100 Ω |
| Odbita konwersja CM na różnice (REF) | 1 MHz -30 dB Min 50 MHz -30 dB min 100 MHz -27 dB Min 200 MHz -24 dB Min |
| Konwersja CM na DM (REF) | 1-125 MHz -35 dB Min |
| Odbita różnica na konwersję CM (REF) | 1-10 MHz -48 dB Min 10-200 MHz -48 + 19 * log (częstotliwość MHz / 10 MHz) dB Min |
| Tłumienie CM do CM (REF) | 1-200 MHz -25 dB Min |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| Indukcyjność | Przy 100 KHz, 0,1 V, 8 mA DC BIAS 180 uH Min |
| Test HiPot | Przy 1500 Vrms |
| Stosunek obrotów | @ 1: 1 ± 5% |
