Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H1260NL H1260NLT
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
H1260NL / H1260NLT |
Szybkość transmisji danych: |
100BASE-TX |
Darmowe próbki: |
Dostępny |
Pakiet: |
16-pinowy SMD |
Temperatura: |
0 ℃ do +70 ℃ |
Zgodny z Rohs: |
Tak |
Napięcie izolacji: |
1500 VAC |
Współczynnik zakrętów: |
1ct: 1ct |
PN: |
H1260NL / H1260NLT |
Szybkość transmisji danych: |
100BASE-TX |
Darmowe próbki: |
Dostępny |
Pakiet: |
16-pinowy SMD |
Temperatura: |
0 ℃ do +70 ℃ |
Zgodny z Rohs: |
Tak |
Napięcie izolacji: |
1500 VAC |
Współczynnik zakrętów: |
1ct: 1ct |
| Parametry | Specyfikacja |
|---|---|
| Numer części | H1260NL / H1260NLT |
| Rodzaj urządzenia | Transformator SMT LAN |
| Standard Ethernet | 100BASE-TX |
| Wskaźnik obrotowy | 1CT:1CT / 1:1 |
| Liczba kanałów | Samotny |
| Styl montażu | SMD |
| Temperatura pracy | 0°C do 70°C |
| Temperatura przechowywania | -20°C do +125°C |
| Napięcie izolacyjne | 1500 VAC / 1500 VRMS |
| RoHS | - Tak, proszę. |
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik obrotowy | 10,1 ± 2% |
| Utrata wstawienia | 100 kHz: -1,2 dB max1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB max |
| Strata zwrotu, 100BT (Zout = 100 Ω ± 15%) | 0.1·30 MHz: -16 dB min30·60 MHz: -10 + 20·log10 ((f/60 MHz) dB min60·80 MHz: -10 dB min |
| Indukcja (OCL) | 350 μH min. |
| Przechodnie, sąsiednie kanały | 1 MHz: -50 dB min10~100 MHz: -55 + 22·log10 ((f/10) dB min |
| Współczynnik odrzucenia w trybie wspólnym | 2 MHz: -50 dB min30~200 MHz: -15 + 20·log10 ((f/200) dB min |
| Odporność prądu stałego, 1/2 Owijanie | 00,65 Ω maksymalnie |
| Nierównowaga oporu prądu stałego | ±0,065 Ω maksymalnie |
| Izolacja wejściowo-wyjściowa | 1500 VRMS min @ 60 sekund |

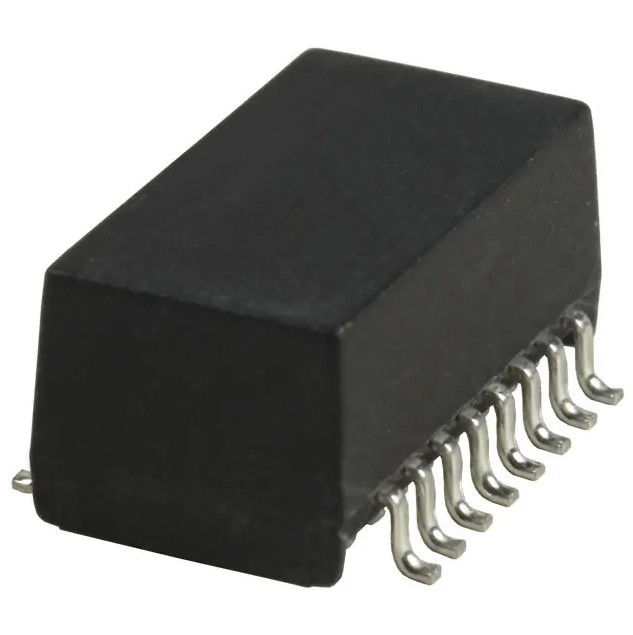

Jeśli potrzebujesz kompaktowego transformatora SMT LAN dla 100BASE-TX Ethernet, H1260NL / H1260NLT oferuje praktyczne połączenie sprzężenia 1: 1, 1500 izolacji VRMS, zgodności z RoHS,i dostępność taśmy i rolkiJest to solidne dopasowanie do sprzętu Ethernet, który wymaga niezawodnej integralności sygnału i usprawnionej produkcji na powierzchni.
- Tak, to prawda.H1260NLTjest wersją opakowania taśmowegoH1260NL; w karcie danych stwierdza się, że dodanieZastępka wskazuje opakowanie taśmą i rolką.
W arkuszu danych określono100BASE-TXwsparcie.
Wykaz kart danych1500 VRMS minimum przez 60 sekundi identyfikuje również napięcie izolacyjne jako1500 VAC.
Część jest określona jakoSMD / SMTurządzenie.
