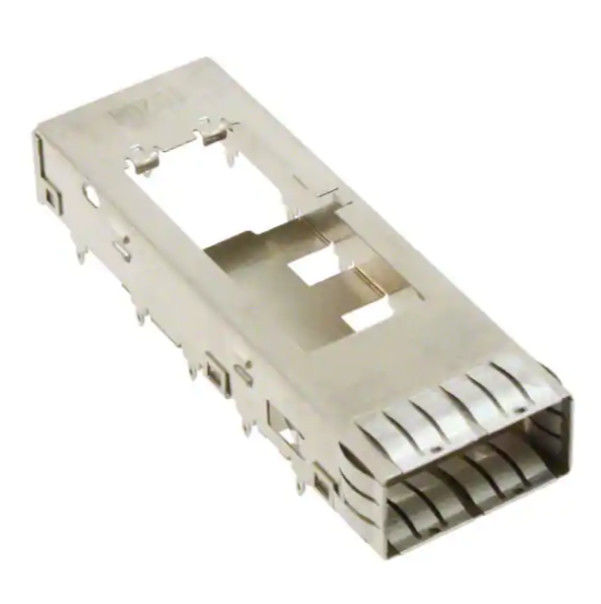

1888617-1 Klatka QSFP+ z jednym portem i wewnętrznymi/zewnętrznymi sprężynami EMI

Klatka TE 1888617-1 QSFP+ to jedno-port, klatka bezelowa zaprojektowana do podłączalnych aplikacji I/O QSFP+.Jest przeznaczony do użytku z nadajnikami kompatybilnymi z QSFP MSA i wykorzystuje metodę zakończenia prasowania przez otwór do mocowania PCBKlatka wyposażona jest we wewnętrzne/zewnętrzne sprężyny EMI, karoserię klatki z srebra niklowego oraz kompatybilność z zlewem ciepła, co sprawia, że nadaje się do konstrukcji sieci o wysokiej gęstości, skoncentrowanych na sygnale.

Specyfikacje techniczne klatki 1888617-1 QSFP+

Dlaczego wybrać zespół klatkowy TE 1888617-1 QSFP+?

Jeśli szukaszniezawodna klatka QSFP+ dla kompaktowych konstrukcji płyt hosta, ta część oferuje czyste dopasowanie do1 x 1 matryca przyłączaWdrożenia i wsparcieSFP+ układany od brzucha do brzuchaWzornictwo obejmuje również:Elementy zabezpieczające EMIi aUL 94V-0ocena łatwopalności, pomagająca mu dostosować się do wymagających wymogów sprzętowych na poziomie systemu.

Kluczowe cechy produktu

• Rodzaj produktu z wtyczką:Klatka
• Wskaźnik kształtu:QSFP+
• Rodzaj klatki:Samotny
• Konfiguracja portu:1 port,1 x 1matryca
• Zastrzeżenie EMI:Sprężyny EMI wewnętrzne/zewnętrzne
• Metoda likwidacji:Przez dziurę - przycisnąć
• Kompatybilny z zlewem ciepła:- Tak, proszę.
• Materiał klatki:Srebro niklowe
• Płytkowanie końcowe w kontakcie z PCB:Płytka
• Poziom zapalności:UL 94V-0
• Opakowanie:Pudełko i tacza

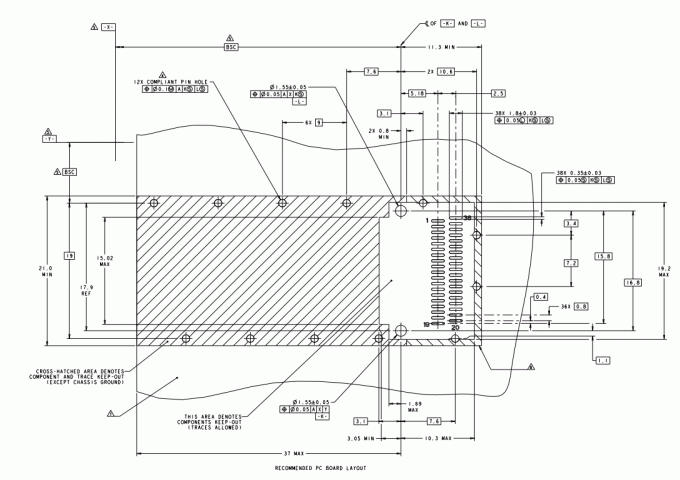

1888617-1 Artykuł danych o klatce QSFP+ - Zalecane układy PCB

1888617-1 QSFP+ Noty o klatce

W przypadku planowania układu, TE określaurządzenie do prasowania przez otwórWykorzystanie PCB w produktach elektronicznychpunkt odniesienia A jako górna powierzchnia deski hostingoweji zauważa, że produkt jest przeznaczony do specyficznych ograniczeń mechanicznych desek głównych, w tym minimalnych wymogów dotyczących grubości desek, o których mowa powyżej.

W celu zapewnienia optymalnej wydajności i montażu należy przestrzegać następujących wytycznych technicznych:

1. Wymogi dotyczące PCB:Zalecana minimalna grubość płyty wynosi:10,45 mmdo zastosowań jednostronnych i2.2 mmdo zastosowań dwustronnych (z brzucha do brzucha).
2. KompatybilnośćTa klatka jest zaprojektowana, by łączyć się ze wszystkimiKompatybilne z QSFP MSA nadajniki.
3. Wiosenne zakończenie:Sprężyny EMI posiadają wykończenie00,8 μm minimalne cynk/ Przesyłam00,8 μm minimum Niklu.
4. Odczyt śladu:Powierzchniowe ślady są dozwolone w określonym obszarze, pod warunkiem że nie wchodzą one w kontakt z punktami zderzeniowymi klatki.
5. Identyfikacja:Każda jednostka obejmujeKod kreskowy 2D i kod daty(YYWWD) w celu usprawnienia śledzenia zapasów i kontroli jakości.

Typowe zastosowania

Klatka TE 1888617-1 QSFP+ nadaje się do:

• Sprzęt sieciowy dużych prędkości
• Komutatory i routery
• Projekty portów QSFP+
• Gęste panele I/O
• Platformy łączenia sygnałów wymagające sterowania EMI

Często zadawane pytania dotyczące klatki 1888617-1 QSFP+

Czy TE 1888617-1 jest przeznaczony do modułów QSFP+?

Rysunek wskazuje, że toKlatka I/O podłączalna QSFP+i stwierdza, że łączy się zTransceiwery zgodne z QSFP MSA.

P2: Jaką metodę montażu stosuje się w tej klatce?

Używaurządzenie do prasowania przez otwórZakończenie w PCB.

Czy klatka zawiera ochronę EMI?

Tak, część obejmujesprężyny wewnętrzne/zewnętrzne EMIw celu ograniczenia EMI.

P4. Jaka jest zalecana grubość PCB?

TE określa1minimalne 0,45 mm dla desek jednobocznycha także2.2 mm dla płyt dwustronnych.

Czy jest kompatybilny z zlewem ciepła?

Tak, produkt jest wymieniony jakoKompatybilny z chłodnikiem.
