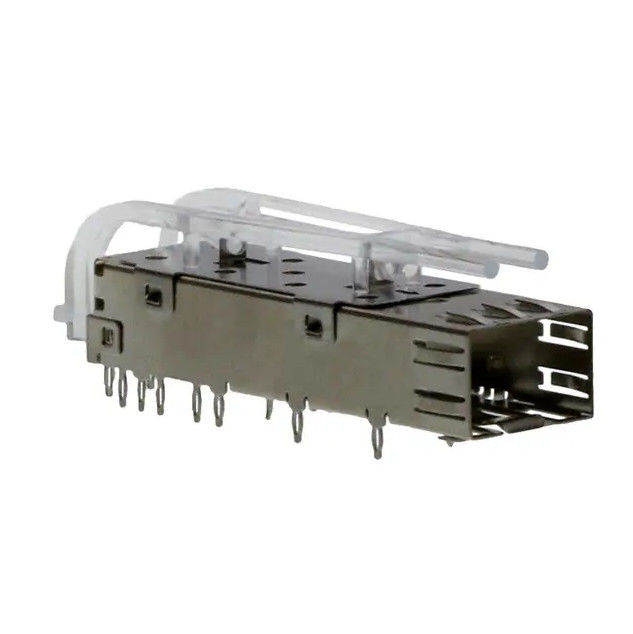

1367629-2 Pozycja SFP Cage Connector Przesunięcie przez otwór pod kątem prawym

Technologia 1367629-2 to wysokowydajny, jednopunktowy zespół klatki SFP (Small Form-factor Pluggable) zaprojektowany z myślą o niezawodnej transmisji danych z dużą prędkością. Zaprojektowana z technologią złącza Press-Fit (Through-Hole), ta klatka zapewnia bezpieczne połączenie mechaniczne i elektryczne z płytką drukowaną bez potrzeby skomplikowanego lutowania.

Ta 20-pozycyjna klatka SFP jest zoptymalizowana pod kątem integralności sygnału, wyposażona w zintegrowane wewnętrzne, jak i zewnętrzne sprężyny EMI dla doskonałego tłumienia zakłóceń elektromagnetycznych oraz zintegrowany standardowy światłowód dla wyraźnego wskazania stanu portu.

Kluczowe cechy i specyfikacje techniczne złącza klatki SFP 1367629-2

Korzyści z inżynierii klasy profesjonalnej

1. Solidne połączenie mechaniczne

Technologia zakończenia Press-Fit pozwala na zimne, szczelne połączenie, które lepiej znosi naprężenia mechaniczne niż tradycyjne opcje montażu powierzchniowego. Dzięki długości trzpienia zakończeniowego 3 mm, jest idealna do standardowych układów PCB o dużej gęstości.

2. Ulepszona integralność sygnału i ochrona EMI

Wyposażona zarówno w wewnętrzne, jak i zewnętrzne sprężyny EMI, 1367629-2 zapewnia solidną osłonę przed zakłóceniami elektromagnetycznymi. Taka konstrukcja zapewnia, że sygnały o dużej prędkości (do 4 Gb/s) pozostają czyste i zgodne ze standardami branżowymi dotyczącymi redukcji szumów.

3. Zintegrowana diagnostyka wizualna

W przeciwieństwie do podstawowych zespołów klatek, ten model zawiera fabrycznie zainstalowany standardowy światłowód. Upraszcza to proces montażu dla inżynierów sprzętu, zapewniając wbudowaną ścieżkę dla diod LED do sygnalizowania stanu połączenia i aktywności bezpośrednio na interfejsie portu.

4. Niezawodność w ekstremalnych warunkach

Zaprojektowana do pracy w szerokim zakresie temperatur od -55°C do +85°C, ta klatka SFP nadaje się do zastosowań w sieciach przemysłowych, telekomunikacji i lotnictwie, gdzie stabilność termiczna jest kluczowa.

Typowe zastosowania klatki SFP 1367629-2

Zespół klatki SFP 1367629-2 doskonale nadaje się do:

• Sprzęt sieciowy SFP
• Moduły transmisji sygnału
• Sprzęt komunikacyjny
• Elektronika przemysłowa
• Zespoły PCB wymagające klatek SFP typu press-fit
• Sprzęt korzystający z tłumienia EMI i integracji światłowodu

Wymiary i instalacja

• Zalecana grubość płytki drukowanej: 1,5 mm [0,059 cala]
• Rozstaw: 0,8 mm
• Możliwość uszczelnienia: Nie
• Kompatybilność z radiatorem: Nie (standardowy profil dla układów o ograniczonej przestrzeni)
