2227302-1 Jednoczęściowe złącze wciskane w klatce SFP 4 Gb/S

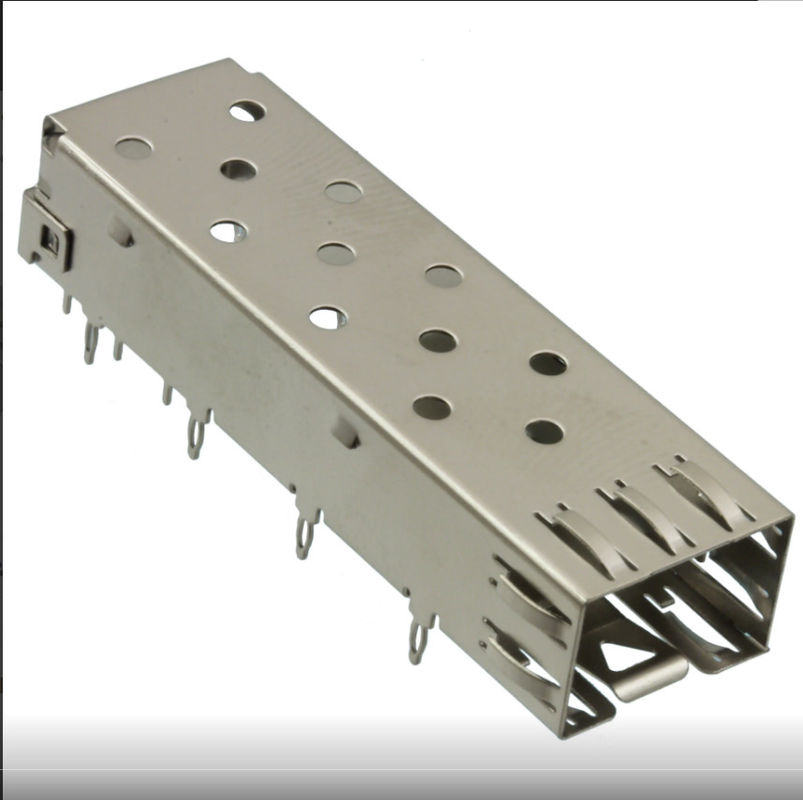

W sprawie2227302-1 Klatka SFPjestłącznik klatki SFP 1x1 z jednym portemZbudowany z kompaktowym, niezawodnym sprzętem sieciowym.styl mocowania przez dziurę w trybie prasowyma takżemateriał do klatek ze stali nierdzewnej, ta klatka SFP obsługuje bezpieczną integrację PCB, silną ochronę EMI i stabilną wydajność mechaniczną w wymagających środowiskach systemowych.

Zmaksymalna prędkość transmisji danych 4 Gb/s, klatka 2227302-1 nadaje się do zastosowań, które wymagają niezawodnego utrzymania modułu optycznego, skutecznego osłony i kompatybilności zTransceiwery zgodne z SFP MSATo jest...bez rurki świetlnejkonfiguracja sprawia, że jest to prosty wybór dla projektów, które nie wymagają zintegrowanych kanałów optycznych.

Specyfikacje techniczne klatki SFP 2227302-1

1Konfiguracja fizyczna

2Wydajność i środowisko

Charakterystyka klatki SFP 2227302-1

1. Kompaktna konfiguracja portu 1x1: 2227302-1 jestklatka SFP z jednym portemJego kompaktowy zasięg sprawia, że jest doskonałym rozwiązaniem dla systemów, w których powierzchnia powierzchni PCB jest ograniczona.

2. Przetłoczenie przez otwór: Klatka ta wykorzystujeStyl montażu PCB z otworem przez dziurę, pomagając zapewnić silną utrzymanie mechaniczne i stałą wydajność montażu.

3Konstrukcja ze stali nierdzewnej: Klatka wykonana jest z0.25 mm grubości ze stali nierdzewnejMateriał ten pomaga utrzymać stabilność złącza, wspierając jednocześnie wydajność osłony EMI.

4. Struktura osłonięta EMI: Projekt obejmuje:sprężyny EMI wewnętrzne i zewnętrznew celu zmniejszenia zakłóceń elektromagnetycznych i poprawy integralności sygnału w wrażliwych aplikacjach sieciowych.

5. Zgodność z SFP MSA: Klatka jest zaprojektowana do:Mate z nadajnikami zgodnymi z SFP MSA, dzięki czemu nadaje się do standardowych konstrukcji platform opartych na SFP.

6. Brak lampki: ta wersja jest dostarczanabez rurki świetlnej, który jest idealny do zastosowań, w których stosowane są alternatywne układy LED lub nie wymagają zintegrowanych wskaźników optycznych.

2227302-1 JednorazowyRysunek klatki SFP

Wymagania dotyczące projektowania i integracji płyt PCB:

Aby zapewnić optymalną wydajność i dopasowanie mechaniczne, zaleca się następujące specyfikacje PCB:

• Minimalna grubość PCB (jednostronny):1.50 mm
• Minimalna grubość PCB (podwójnie stronne):30,00 mm
• Zatrzymanie na ziemi:W celu utrzymania standardów tłumienia EMI wymagane są zintegrowane podkładki i przewody do uziemienia podwozia.
• Ochrona ESD:Wysyłane w specjalistycznym opakowaniu ESD, aby zapobiec uszkodzeniu części podczas transportu i obsługi.

Uwaga mechaniczna i montażowa

Klatka 2227302-1 SFP jest przeznaczona do niezawodnego montażu na poziomie płyty i długoterminowego użytkowania.

• Klatka jest zrobiona z0.25 mm grubości ze stali nierdzewnej
• Zakończenie jesto pojemności nieprzekraczającej 50 cm3
• Dopuszczalne są krawędzie niepokryte
• Podkładki i przewody są przeznaczone do:podłoże podwozia
• Klatka wspierainstalacja z otworem prasowym
• Zalecana grubość PCB wynosi:10,5 mm
• Minimalna grubość deski wynosi:10,50 mm dla płyt jednobocznycha także30,00 mm dla płyt dwustronnych

Te szczegóły sprawiają, że klatka jest bardzo odpowiednia do systemów, w których ważne są zarówno uziemienie elektryczne, jak i niezawodność mechaniczna.

Często zadawane pytania dotyczące klatki 2227302-1 SFP

W sprawie2227302-1 Klatka SFPjest kompaktowym, prasowym, jednoportowym złączem klatkowym SFP zaprojektowanym do niezawodnych aplikacji sieciowych o wysokiej wydajności.konstrukcja ze stali nierdzewnej,Osłona EMI,montaż prasowy z otworem przejściowym, orazKompatybilność SFP MSA, zapewnia solidną mechaniczną i elektryczną podstawę do integracji modułów optycznych.

Jeśli projekt wymaga1x1 złącze klatki SFPz czystą, oszczędną powierzchnię konstrukcją i niezawodną wydajnością na poziomie planszy,2227302-1 Klatka SFPto dobry wybór.

1Do czego służy klatka SFP 2227302-1?

Klatka SFP 2227302-1 jest używana jako interfejs mechaniczny i osłony EMI dlaTransceiwery SFPw urządzeniach sieciowych i komunikacyjnych.

2Czy klatka SFP 2227302-1 jest kompatybilna ze standardowymi modułami SFP?

Tak, jest zaprojektowany doMate z nadajnikami zgodnymi z SFP MSA.

3Czy ta klatka SFP zawiera rurę świetlną?

Nie, ta wersja jest określona jakobez rurki świetlnej.

4- Jaka jest maksymalna prędkość transmisji danych?

Klatka wspieramaksymalna prędkość transmisji danych 4 Gb/s.

5Jaka jest zalecana grubość PCB?

Zalecana grubość PCB wynosi:10,5 mm.
