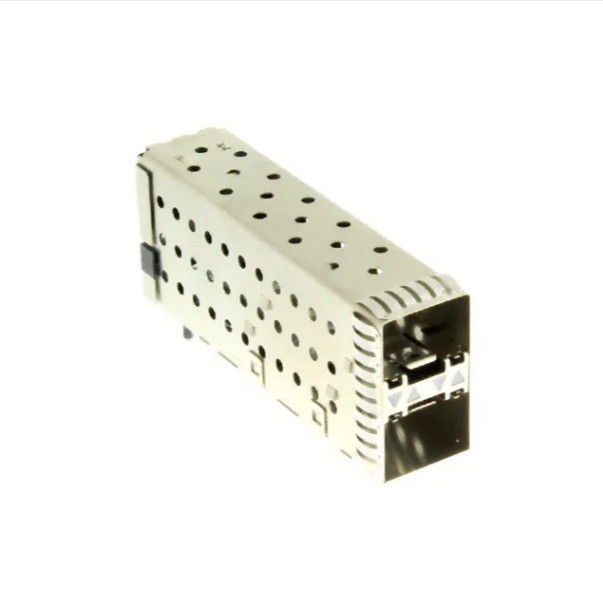

1-2007492-5 2x1 Zestaw klatki SFP+ układany przez gniazdo

W sprawie1-2007492-5jestzestaw klatki SFP+ z zintegrowanym złączemzaprojektowane do zastosowań I/O z dużą gęstością, które wymagają niezawodnej wydajności sygnału, silnego ograniczenia EMI i trwałego montażu PCB.2 x 1 matryca przyłącza,wykończenie prasowego urządzenia z otworem, orazZwiększona kwota EMITen zespół klatki jest zbudowany dla kompaktowych urządzeń sieciowych i komunikacyjnych, gdzie ważna jest stabilność mechaniczna i integralność sygnału.

Model ten posiadaklatka z srebra niklowego,sprężyny wewnętrzne/zewnętrzne EMI, a takżewłącznie z lampą świetlną, co czyni go praktycznym wyborem dla inżynierów projektujących zaawansowane systemy połączeń na poziomie płyt.szeroki zakres temperatury pracy od -55 do 105 °Cwspiera również wymagające środowiska przemysłowe i sieciowe.

1-2007492-5 2x1 SFP+ Key Features of Cage

• Wysoka gęstość portów:Konfiguracja macierzy 2x1 zapewnia dwa porty w kompaktowym odcisku.
• Wydajność na dużą prędkość:Optymalizowane dla szybkości transmisji danych do16 Gb/s.
• Projekt zintegrowany:Dostarczany z zintegrowanym złączem 40-pozycyjnym i włączonylampydla wyraźnego sygnalizacji stanu.
• Zaawansowana osłona EMI:Zawiera zarówno wewnętrzne, jak i zewnętrzne sprężyny EMI zapewniające czystość sygnału i spełniające rygorystyczne standardy interferencji elektromagnetycznych.
• Robustna konstrukcja:Produkowane z srebra niklowego z złotem lub złotem błyszczącym nad palladem-niklem dla maksymalnej przewodności i odporności na korozję.

- Nie.

Specyfikacje techniczne 1-2007492-5 Zgromadzenie klatki SFP+

1-2007492-5 Rysunek klatki SFP+

1-2007492-5 Szczegóły mechaniczne i materiałowe

• Materiał klatki:Srebro niklowe (doskonałe właściwości termiczne i EMI).
• Kontaktowy obszar parzenia:Złoto lub złoto błyszczące na pallowym niklu (0,76 μm grubości).
• Włócznianie ogona:Złoża na niklu.
• Długość połączenia:3 mm.
• Włączając lampę:- Tak, to prawda.

Typowe zastosowania klatki SFP+

1-2007492-5 jest idealny do zastosowań "EMI Enhanced" wymagających szybkiej transmisji sygnału, w tym:

• Przełączniki i routery
• Sieci obszarów magazynowania (SAN)
• Karty interfejsu sieciowego (NIC)
• Wypożyczalnia wysokiej wydajności (HPC)
• Stacje bazowe telekomunikacyjne

Wskazówki do projektowania i działania dla klatki 1-2007492-5 SFP+ Światłołom

W sprawieMaksymalna prędkość transmisji danych 16 Gb/sZestaw klatki nadaje się do wdrożeń SFP+, które wymagają niezawodnej wydajności wysokiej prędkości.Zakres pracy od -55 do 105 °CW tym celu należy zwrócić uwagę na to, żemateriał do klatek z srebra nikluprzyczynia się do trwałej konstrukcji mechanicznej.

W sprawie00,8 mm linii środkoweja takżeUkład 40 pozycjiW przypadku zespołów pracujących nad dopasowaniem obudowy, kierowaniem sygnałem i kontrolą EMI,,Te szczegóły są równie ważne jak specyfikacja elektryczna.

Często zadawane pytania dotyczące 1-2007492-5 Klatka SFP+

W sprawie1-2007492-5 Klatka SFP+ 2x1 ułożonajest to kompaktowy zespół klatki do prasowania, świadomy EMI, zaprojektowany do niezawodnych zastosowań w zakresie szybkich połączeń międzyprzewodowych.i szeroki zakres temperatury pracy, jest to praktyczny wybór dla inżynierów budujących gęste urządzenia sieciowe i komunikacyjne.

1Co to jest 1-2007492-5?

W sprawie1-2007492-5jestZestaw klatki SFP+ z układami 2x1 ze zintegrowanym złączemzaprojektowane do zastosowań I/O z możliwością podłączenia do sieci z dużą prędkością.

2Jaką prędkość danych obsługuje ta klatka SFP+?

Maksymalna prędkość danych wymieniona jest:16 Gb/s.

3Jak zamontować klatkę na PCB?

Używawykończenie prasowego urządzenia z otworem.

4Czy ta klatka nadaje się do konstrukcji wrażliwych na EMI?

Tak, jest określony jakoZwiększona kwota EMIi obejmujesprężyny wewnętrzne/zewnętrzne EMI.

5Czy ta część zawiera lampę?

Tak, listy specyfikacjiWłącza się lampę: Tak.
