Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: JT7-1119NL
Dokument: LPJK9093AONL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.5-$2.3
Szczegóły pakowania: TACA
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 500 tys./miesiąc
Numer części: |
JT7-1119NL |
Kompatybilny numer części: |
LPJK9093AONL |
Typ produktów: |
MagJack 10GBASE-T RJ45 |
Konfiguracja portu: |
Pojedynczy port 1×1 |
Styl montażu: |
Przez dziurę (tht) |
Zdolność Poe: |
4 pary PoE, 90 W |
Napięcie izolacji: |
2250 V prądu stałego |
Poszycie kontaktowe: |
Złoto 50 µm |
Numer części: |
JT7-1119NL |
Kompatybilny numer części: |
LPJK9093AONL |
Typ produktów: |
MagJack 10GBASE-T RJ45 |
Konfiguracja portu: |
Pojedynczy port 1×1 |
Styl montażu: |
Przez dziurę (tht) |
Zdolność Poe: |
4 pary PoE, 90 W |
Napięcie izolacji: |
2250 V prądu stałego |
Poszycie kontaktowe: |
Złoto 50 µm |

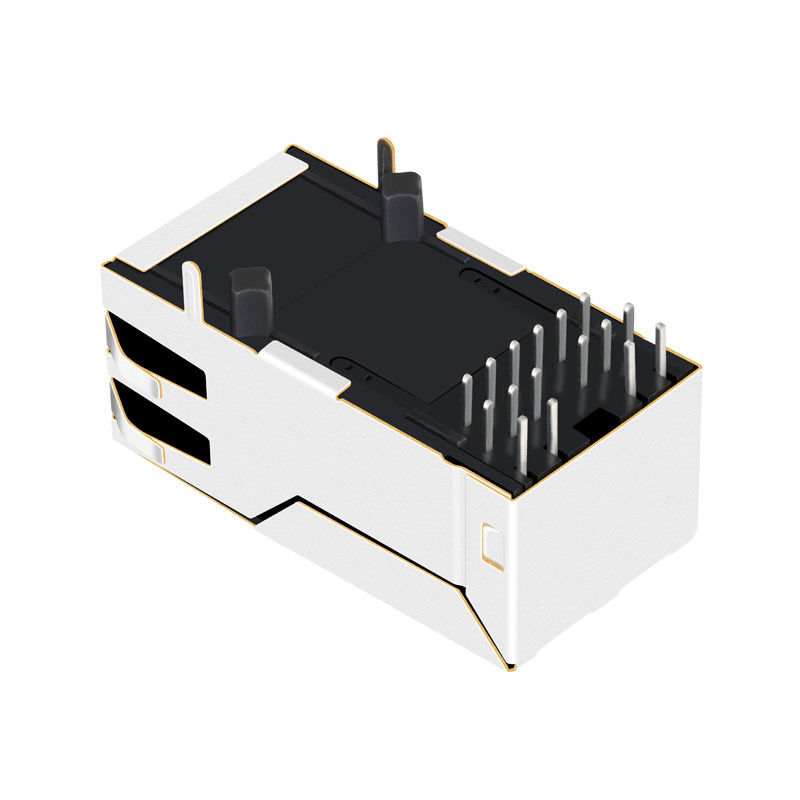

JT7-1119NL to złącze 1x1 10GBASE-T RJ45 ze zintegrowanymi magnesami, obsługą 4-parowego PoE o mocy 90 W, izolacją 2250 V, zielonymi/żółtymi i zielonymi diodami LED oraz zgodnością z IEEE 802.3. Idealny do przełączników, serwerów, przemysłowego Ethernetu i sprzętu sieciowego PoE.
JT7-1119NL firmy Pulse Electronics to wysokiej jakości złącze 10GBASE-T RJ45 o wysokiej wydajności przeznaczone do sprzętu sieciowego nowej generacji. Wyposażone w konfigurację z jednym portem 1x1, zintegrowane elementy magnetyczne i solidne możliwości zasilania 4 parami 90 W PoE, to złącze z bocznym wejściem w technologii Through-Hole (THT) zostało zaprojektowane tak, aby spełniać rygorystyczne wymagania specyfikacji IEEE 802.3. Dzięki doskonałemu ekranowaniu EMI, pozłacanym stykom o grubości 50 µm zapewniającym maksymalną trwałość i kompaktowej podstawie pod kątem prostym, JT7-1119NL jest idealnym rozwiązaniem dla szybkich serwerów, przełączników, routerów i stacji bazowych.
JT7-1119NL obsługuje nowoczesne wdrożenia Power over Ethernet wymagające znacznie wyższego dostarczania mocy niż tradycyjne rozwiązania PoE.
| Parametr | Wartość |
| Typ PoE | 4-parowe PoE |
| Maksymalna moc | 90 W |
| Prąd ciągły | 900 mA na parę |
| Prąd udarowy | 1A na parę przez 75 ms |
| Kategoria | Specyfikacja | Bliższe dane |
|---|---|---|
| Ogólne i mechaniczne | Numer części | JT7-1119NL |
| Liczba portów | 1x1 (pojedynczy port) | |
| Prędkość | 10GBASE-T | |
| Typ opakowania | THT (technologia przelotowa) | |
| Kąt montażu PCB | Wejście z boku (kąt prosty) | |
| Orientacja zatrzasku | Zatrzask DO GÓRY | |
| Wymiary (dł. × szer. × wys.) | 34,29 mm × 16,51 mm × 13,33 mm (1,350 cala × 0,650 cala × 0,525 cala) | |
| Długość szpilki | 3,43 mm (0,135 cala) | |
| Wycięcie panelu | 17,27 mm × 13,72 mm (0,680" × 0,540") | |
| Charakterystyka elektryczna | Stosunek obrotów | 1:1 (1,00 ± 2%) |
| Indukcyjność (OCL) | 120 µH MIN przy 100 kHz, 100 mV | |
| Ocena PoE | 4 pary PoE, 90 W (maksymalny prąd ciągły 900 mA na skrętkę) | |
| Izolacja wejścia-wyjścia | 2250 VDC MIN @ 60 sekund | |
| Utrata wtrąceniowa | -3,0 dB MAKS. przy 100 kHz; -2,0 dB MAKS. (-1,4 dB TYP) przy 1~400 MHz |
|
| Strata powrotna (Z OUT = 100 OHM ± 1%) | -22 dB MIN przy 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN przy 100~500 MHz |
|
| Przesłuchy (sąsiadujące kanały) | -28 dB MIN (1~100 MHz) -19 dB MIN (100~500 MHz) |
|
| Współczynnik odrzucenia trybu wspólnego (CMRR) | -26 dB MIN przy 100~500 MHz | |
| Materiały i poszycie | Poszycie obszaru styku | 50 µ'' Złoto (Au) ponad 50 µ'' MIN Nikiel (Ni) pod płytką |
| Poszycie ogona lutowniczego | 200–500 µ'' 100% matowa cyna | |
| Materiał bazowy styków | Brąz fosforowy | |
| Obudowa z tworzywa sztucznego | Materiał termoplastyczny, klasa palności UL 94V-0 | |
| Metalowa Tarcza | Stop miedzi z powłoką niklową | |
| Konfiguracja diody | Lewa dioda | Dwukolorowy Zielony/Żółty (565–575 nm / 585–595 nm) |
| Prawa dioda | Jednokolorowy Zielony (568 nm) | |
| Napięcie przewodzenia (VF) | 2,1 V ~ 2,7 V przy 20 mA | |
| Rozpraszanie mocy (Pd) | 105 mW MAX (po lewej) / 68 mW MAX (po prawej) | |
| Środowisko i lutowanie | Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -20°C do +125°C | |
| Stan RoHS | TAK, zgodny z RoHS-6 | |
| Lutowalność (J-STD-002) | Zgodny z testem zanurzenia i wyglądu w temperaturze 245°C | |
| Lutowanie na fali (J-STD-075) | W2, maksymalnie 270°C Lutowanie na fali | |
| Wrażliwość na wilgoć (J-STD-020) |
Poziom 1 (MSL 1 – brak wrażliwości na wilgoć) |
Złącze JT7-1119NL 90W PoE RJ45 zawiera zintegrowane diody LED stanu dla uproszczonej diagnostyki sieci.
| Pozycja diody | Kolor | Typowa funkcja |
| Lewa dioda | Zielony | Aktywność łącza |
| Lewa dioda | Żółty | Prędkość/Stan |
| Prawa dioda | Zielony | Stan zasilania/połączenia |
| Parametr | Zielony (po lewej) | Żółty (po lewej) | Zielony (prawy) |
| Długość fali | 565-575 nm | 585-595 nm | 568 nm |
| Maksymalne rozproszenie mocy | 105 mW | 105 mW | 68 mW |
| Szczytowy prąd przewodzenia | 140 mA | 140 mA | 150 mA |
| Napięcie przewodzenia @20mA | 2,2-2,5 V | 2,1-2,5 V |
2,2-2,7 V |
JT7-1119NL jest zgodny z:
| Parametr | Wartość |
| Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -20°C do +125°C |
| Wrażliwość na wilgoć | Poziom 1 |
| Temperatura lutowania falowego | Do 270°C |
Szukam niezawodnegoZłącze 10GBASE-T RJ45 ze zintegrowanymi magnesami i obsługą PoE 90W?
JT7-1119NL zapewnia doskonałą integralność sygnału, solidną ochronę izolacji i sprawdzoną wydajność Ethernet dla wymagających aplikacji sieciowych. Skontaktuj się z naszym zespołem inżynierów i sprzedaży już dziś, aby uzyskać ceny, próbki, arkusze danych, zalecenia dotyczące PCB i wsparcie w zakresie produkcji seryjnej.
JT7-1119NL to jednoportowe złącze 10GBASE-T RJ45 ze zintegrowanymi magnesami przeznaczone do szybkiego sprzętu sieciowego Ethernet wymagającego wydajności 10 Gigabit i obsługi PoE.
Tak. Złącze obsługuje 4-parowe PoE z mocą do 90 W, dzięki czemu nadaje się do zastosowań PoE++.
Zintegrowany moduł magnetyczny zapewnia minimalne napięcie izolacji 2250VDC przez 60 sekund.
Tak. Produkt jest w pełni zgodny z wymaganiami środowiskowymi RoHS-6.
Jest powszechnie stosowany w przełącznikach, routerach, punktach dostępowych, urządzeniach Ethernetu przemysłowego, systemach nadzoru i innym sprzęcie sieciowym 10 Gigabit.
