Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP2019NL
Dokument: LP2019NL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$1.2
Szczegóły pakowania: T&R
Czas dostawy: Około 3-5 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 5kk/miesiąc
Nazwa produktu: |
Moduł magnetyczny Ethernet LP2019NL |
Standard Ethernetu: |
IEEE 802.3 10/100BASE-TX |
Wsparcie Poe: |
Tak (do 600 mA) |
Przypadki użycia: |
Telefony VoIP, telefony IP, przełączniki Ethernet |
Współczynnik zakrętów: |
1CT:1CT (TX/RX) |
Napięcie izolacji: |
1500 VRMS |
Temperatura pracy: |
od 0 °C do +70 °C |
Typ mocowania: |
Montaż powierzchniowy |
Zgodność: |
ROHS |
Producent: |
Dostawca transformatorów LAN LINK-PP |
Nazwa produktu: |
Moduł magnetyczny Ethernet LP2019NL |
Standard Ethernetu: |
IEEE 802.3 10/100BASE-TX |
Wsparcie Poe: |
Tak (do 600 mA) |
Przypadki użycia: |
Telefony VoIP, telefony IP, przełączniki Ethernet |
Współczynnik zakrętów: |
1CT:1CT (TX/RX) |
Napięcie izolacji: |
1500 VRMS |
Temperatura pracy: |
od 0 °C do +70 °C |
Typ mocowania: |
Montaż powierzchniowy |
Zgodność: |
ROHS |
Producent: |
Dostawca transformatorów LAN LINK-PP |

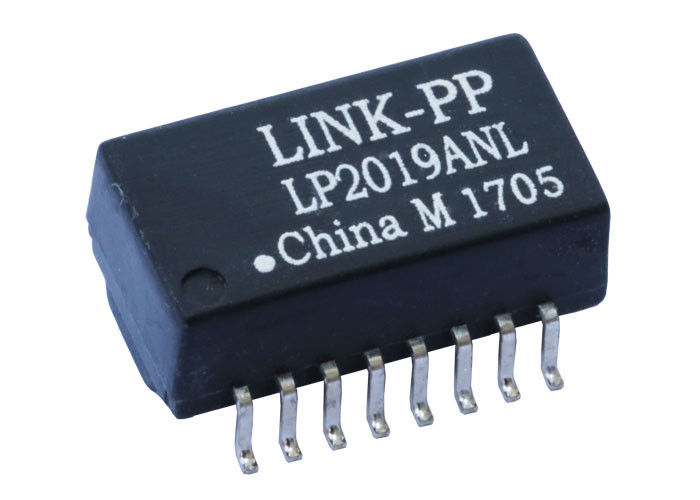

W sprawieLP2019NLjest kompaktowyModuł magnetyki Ethernet 10/100BASE-TXzaprojektowane do zastosowań VoIP, LAN i Power over Ethernet (PoE).Integruje wysokowydajne transformatory izolacyjne zoptymalizowane dla integralności sygnału Fast Ethernet, jednocześnie obsługując dostawę mocy PoE do600 mA.
LP2019NL jest szeroko stosowany wSprzęt sieciowy SOHO, modele LAN-on-Motherboard (LOM), węzły Ethernet, przełączniki, telefony IP i modemy ADSL, gdzie kluczowe znaczenie mają stabilna transmisja danych i niezawodna izolacja.
Wyroby do spełnieniaZgodność z RoHSi przeznaczone do250 °C, maksymalna temperatura lutowania, LP2019NL oferuje doskonałą wydajność produkcyjną i niezawodność długoterminową.
| Specyfikacje elektryczne | Wartość / stan |
|---|---|
| Wskaźnik obrotowy | TX: 1CT: 1CT RX: 1CT: 1CT |
| Utrata wstawienia | 0.100 MHz: -1,0 dB Maks. |
| Strata zwrotu | 00,30 MHz: -18 dB Min. 3060 MHz: -13 dB Min 60×80 MHz: -12 dB Min |
| Wystarczy: | 0.100 MHz: -35 dB Min |
| Odparcie trybu różnicowego od trybu wspólnego (DCMR) | 30 MHz: -42 dB Min 60 MHz: -36 dB Min 100 MHz: -33 dB Min |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR) | 1 ‰ 100 MHz: -40 dB Typ |
| Indukcja (OCL) | Piny 1 ′3, 6 ′8: 350 μH Min @ 100 kHz, 0,1 V, 8 mA Bias prądu stałego |
| Odporność prądu stałego (DCR) | Przesunięcie z przodu |
| Indukcja przecieku (LK) | 1?? 3 (Tie: 16+14): 0,5 μH Max @ 100 kHz, 0,1 V 6?? 8 (Tie: 11+9): 0,5 μH Max @ 100 kHz, 0,1 V |
| Pojemność wiązania (Cw/w) | (1?? 3), (16?? 14): 28 pF Max @ 100 kHz, 0,1 V (6?? 8), (11?? 9): 28 pF Max @ 100 kHz, 0,1 V |
| Napięcie izolacyjne | 1500 Vrms |
| Specyfikacja | Wartość / stan |
|---|---|
| Temperatura pracy | 0 °C do +70 °C |
| Zgodność z RoHS | Tak (przekład NL) |
| Rodzaj opakowania | Powierzchnia |
| Wymiary ciała | Długość: 12,70 mm Szerokość: 8,89 mm (typowa) Wysokość: 7,15 mm max |
LP2019NL integruje oddzielne transformatory izolacyjne do przesyłania (TX) i odbierania (RX) z centralnymi kranami, nadającymi się do interfejsów Fast Ethernet PHY.
Ta konfiguracja obsługuje wtrysk mocy PoE przez centralne krany przy jednoczesnym zachowaniu izolacji sygnału i kontroli EMI.
LP2019NL jest stosowany wInterfejsy Ethernet 10/100BASE-TXJest powszechnie stosowany wTelefony VoIP, telefony IP, przełączniki Ethernet i sprzęt sieciowy SOHO.
Tak. LP2019NL jest przeznaczony dlaAplikacje Ethernet z możliwością PoEi obsługuje ciągły prąd do600 mA, dzięki czemu nadaje się do telefonów IP i innych urządzeń zasilanych PoE.
Tak. LP2019NL spełniaIEEE 802.3 10/100BASE-TXspełnia wymagania w zakresie zasilania elektrycznego i izolacji i jest odpowiedni do projektów PHY Fast Ethernet.
Transformator wykorzystujeWskaźnik skrętów 1CT:1CTzarówno na kanałach nadawczych (TX), jak i odbiórczych (RX), zapewniając symetrię sygnału i kompatybilność PHY.
LP2019NL zapewnia poziom izolacji1500 Vrms, spełniające wymagania bezpieczeństwa i izolacji standardowego sieci Ethernet.
LP2019NL jest zoptymalizowany dlaAplikacje telefoniczne VoIP i IP, oferujący niskie straty wstawiennicze, silne odrzucenie hałasu w trybie wspólnym i niezawodną obsługę mocy PoE.
Tak.Następstwo NLwskazuje pełneZgodność z RoHSo temperaturze temperatury szczytowej lutownicy z powrotem250 °C.
W sprawieModuł magnetyki VoIP LP2019NL 10/100BASE-TXjest kompaktowym, gotowym do PoE rozwiązaniem transformatora Ethernet zaprojektowanym dla aplikacji Fast Ethernet.LP2019NL to niezawodny wybór dla telefonów VoIP, telefonów IP i urządzeń sieciowych Ethernet.
