Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 48025–4000
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600 tys. Sztuk / miesiąc
Specyfikacja: |
48025–4000 |
Część nr: |
LPJ1014AHNL |
Ethernet: |
1x10 / 100 Mb / s |
Wskaźnik: |
Diody LED GY |
Montaż: |
R / A Shield |
PRÓBKI: |
Dostępne za darmo |
Specyfikacja: |
48025–4000 |
Część nr: |
LPJ1014AHNL |
Ethernet: |
1x10 / 100 Mb / s |
Wskaźnik: |
Diody LED GY |
Montaż: |
R / A Shield |
PRÓBKI: |
Dostępne za darmo |

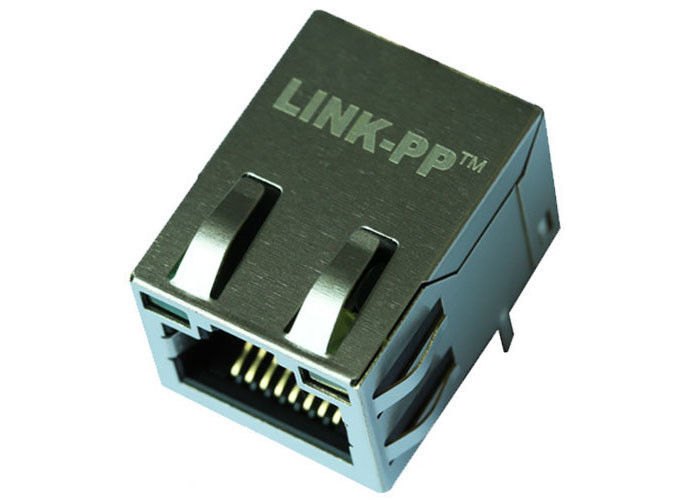

| Ekranowane złącze żeńskie 1x1 8P8C RJ45 ze zintegrowaną magnetycznością 10/100 Base-T, zielona / żółta dioda LED, Tab UP, RoHS | |
| Numer części LINK-PP | LPJ1014AHNL |
| X Wiele numerów części | XRJH-01D-4-D12-170 |
| Application-Lan | ETHERNET (NoN PoE) |
| AutomDX | TAK |
| Obwód Bst | TAK |
| Konfiguracja RX | T, C. |
| Konfiguracja TX | T, C. |
| Skontaktuj się z obszarem krycia | ZŁOTO 6u "/ 15u" / 30u " |
| Rdzenie na port | 4 |
| Diody | BRAK DIOD |
| Opcja LED | Zielone / żółte diody LED |
| Zatrzask | TAB UP |
| Liczba portów | 1X1 |
| PCB | FR4 |
| Kąt montażu na płytce drukowanej | WEJŚCIE BOCZNE |
| Słupek ustalający do PCB | T POST |
| Wysokość paczki (cale) | 0,530 |
| Wysokość paczki (mm) | 13,45 |
| Długość paczki (cale) | 0,994 |
| Długość paczki (mm) | 25,25 |
| Szerokość paczki (cale) | 0,636 |
| Szerokość opakowania (mm) | 16,150 |
| Rodzaj pinu | THT SOLDER |
| Zgodny z RoHS | YES-RoHS-5 Z OŁOWIEM W WYŁĄCZENIU LUTÓW |
| Szukaj | TAK |
| Zakładki Shield EMI | Z |
| Prędkość | 10/100 Base-T |
| Temperatura | 0 DO + 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza stosunek TX | 1CT: 1CT |
SPECYFIKACJE ELEKTRYCZNE @ 25 ℃
1. Stosunek Obrotu (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2. indukcyjność OCL: 350uH MIN
Przy 100 kHz / 0,1 V 8 mA DC Bias
3. utrata wstawki:
1.0-100 MHz: -1.0dB MAKS
4. strata powrotu (dB MIN):
1-30 MHz: -18 30-60 MHz: -15
60-80 MHz: -12 80-100 MHz: -10
5. Rozmowa krzyżowa (dB MIN):
30 MHz: -40 60 MHz: -35
100 MHz: -30
6. Odrzucenie trybu wspólnego (dB MIN):
30 MHz: -40 60 MHz: -35
100 MHz: -30
7.Hipot Test: 1500 Vrms
 |  |
