Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: S16-2019
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
LP2019anl kompatybilny S16-2019 |
Współczynnik zakrętów: |
1ct: 1ct |
Ethernetu: |
10/100base-t |
Wsparcie Poe: |
PoE+ |
Napięcie izolacji: |
1500 V |
Temperatura pracy: |
- 40 do + 85 ° C |
Numer części: |
LP2019anl kompatybilny S16-2019 |
Współczynnik zakrętów: |
1ct: 1ct |
Ethernetu: |
10/100base-t |
Wsparcie Poe: |
PoE+ |
Napięcie izolacji: |
1500 V |
Temperatura pracy: |
- 40 do + 85 ° C |

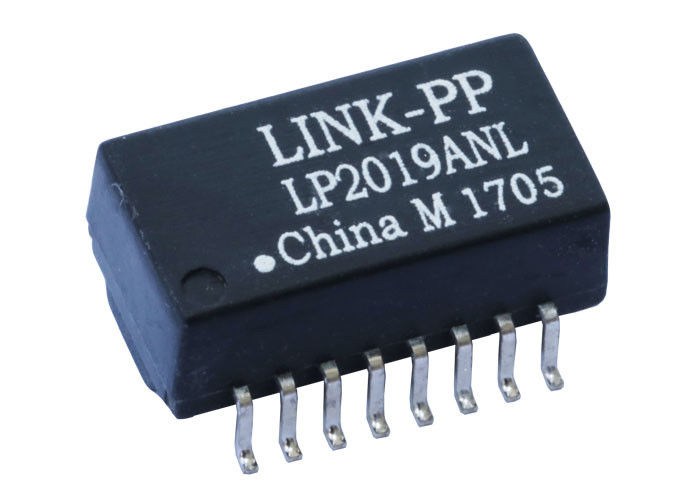

W sprawieS16-2019 Ethernet Magnetyczny transformator PoEjest jednoportowym modułem magnetycznym LAN przeznaczonym do:Interfejsy Ethernet 10/100Base-TZapewnia izolację sygnału, dopasowanie impedancji i tłumienie EMI między złączem Ethernet PHY a złączem RJ45.
Ten transformator Ethernet jest szeroko stosowany wRoutery, przełączniki, kamery IP, telefony VoIP i bezprzewodowe punkty dostępu, zwłaszcza w projektach wymagającychZdolność zasilania przez Ethernet (PoE).
Dzięki zintegrowanej magnetyce zoptymalizowanej dla szybkich sieci EthernetS16-2019 transformator LANobsługuje stabilną transmisję danych, spełniając jednocześnie wymagania dotyczące izolacji i wydajności IEEE Ethernet.
Inżynierowie często integrują ten komponent w sprzęcie Ethernet, aby zapewnićwysoka integralność sygnału, kompatybilność elektromagnetyczna i niezawodna łączność sieciowa.
|
Parametry |
Specyfikacja |
Wartość |
Jednostka |
Warunki |
|---|---|---|---|---|
|
Wskaźnik obrotowy |
TX |
1CT:1CT |
- |
- |
|
Wskaźnik obrotowy |
RX |
1CT:1CT |
- |
- |
|
Utrata wstawienia |
00,1-100MHz |
- Jeden.0 |
dB |
Max. |
|
Strata zwrotu |
0.1-30MHz |
-18 lat. |
dB |
Min. |
|
Strata zwrotu |
30-60 MHz |
-13 |
dB |
Min. |
|
Strata zwrotu |
60-80 MHz |
-12 |
dB |
Min. |
|
Wystarczy: |
00,1-100MHz |
-35 |
dB |
Min. |
|
DCMR (Differential to Common Mode Rejection) |
30MHz |
- 42 |
dB |
Min. |
|
DCMR |
60MHz |
-36 |
dB |
Min. |
|
DCMR |
100 MHz |
-33 |
dB |
Min. |
|
CMRR (Common Mode Rejection Ratio) |
1-100MHz |
-40 |
dB |
TYP |
|
Indukcja (L) |
1-3, 6-8 |
350 |
μH |
MIN przy 100 kHz, 0,1 V, 8 mA prądu stałego |
|
Odporność prądu stałego (DCR) |
1-3, 6-8 |
0.9 |
OHM |
Max. |
|
Indukcja przecieku (LK) |
1-3 (równo: 16+14) |
0.5 |
μH |
Maksymalna częstotliwość 100 kHz, 0,1 V |
|
Indukcja przecieku (LK) |
6-8 (równo: 11+9) |
0.5 |
μH |
Maksymalna częstotliwość 100 kHz, 0,1 V |
|
Pojemność wiązania (Cw/w) |
(1-3), (16-14) |
28 |
pF |
Maksymalna częstotliwość 100 kHz, 0,1 V |
|
Pojemność wiązania (Cw/w) |
(6-8), (11-9) |
28 |
pF |
Maksymalna częstotliwość 100 kHz, 0,1 V |
|
Napięcie izolacyjne |
- |
1500 |
V |
- |
|
Temperatura pracy |
- |
-40 do +85 |
°C |
- |
|
Poziom aktywności |
- |
350 |
mA |
- |
| Parametry | Wartość |
|---|---|
| Rodzaj opakowania | Nawierzchnia montażowa (SMD) |
| Liczba pinów | 16 szpilów |
| Budowa | Otwórz ramkę |
| Struktura rdzenia | 6 rdzeni na port |
| Długość | ~ 12,7 mm |
| Szerokość | ~ 9,3 mm |
| Wysokość | ~ 6,2 mm |
| Rodzaj montażu | SMT |
Kompaktny ślad SMD umożliwiaModuł magnetyczny S16-2019aby zmieścić się w ograniczonej przestrzeni konstrukcji urządzeń Ethernet.
Moduł magnetyki Ethernet S16-2019 obsługujeAplikacje Power over Ethernet (PoE), umożliwiające kablami sieciowymi przesyłanie zarówno danych, jak i energii elektrycznej.
Kompatybilne standardy PoE obejmują:
Dzięki temu transformator nadaje się do urządzeń takich jak:
W sprawieModuł transformatora S16-2019jest umieszczona między chipem Ethernet PHY a złączem RJ45.
Typowa ścieżka sygnału:
Jego podstawowe funkcje obejmują:
W sprawieS16-2019 transformator LANNależy do wspólnej kategoriiModuły magnetyczne 10/100Base-T Ethernet, a równoważne części są dostępne u wielu producentów.
Typowe kompatybilne modele to:
Komponenty te mają podobną wydajność elektryczną i konfigurację pinów w projektach interfejsów Ethernet.
