Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: ARJM12A2-805-BA-EW2
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.5-$3.5
Szczegóły pakowania: TACA
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
ARJM12A2-805-BA-EW2 |
Produkcja seryjna: |
LPJxxxxxNL |
Typ złącza: |
RJ45 |
Aplikacje: |
2.5G Base-T |
Typ mocowania: |
Przez otwór |
Zastawianie: |
Ekranowany, EMI Finger |
Numer części: |
ARJM12A2-805-BA-EW2 |
Produkcja seryjna: |
LPJxxxxxNL |
Typ złącza: |
RJ45 |
Aplikacje: |
2.5G Base-T |
Typ mocowania: |
Przez otwór |
Zastawianie: |
Ekranowany, EMI Finger |
Projektowanie modelu : RM5-1SSA9V1F
1 Zaprojektowany do aplikacji karty sieciowej.
2 Zaprojektowany, aby spełnić wymagania IEEE802.3u.
3 Dostępne we wszystkich stosunkach skrętu używanych przez LAN ICman.
4 Najprostszy element magnetyczny do umieszczenia i trasy na płytce drukowanej.
5 Oszczędza minimalizowanie miejsca na płytce drukowanej.
6Magnetics Rj45
7 Zintegrowane magnesy Rj45
8 diod LED opcjonalnie, EMI-finger Opcjonalnie

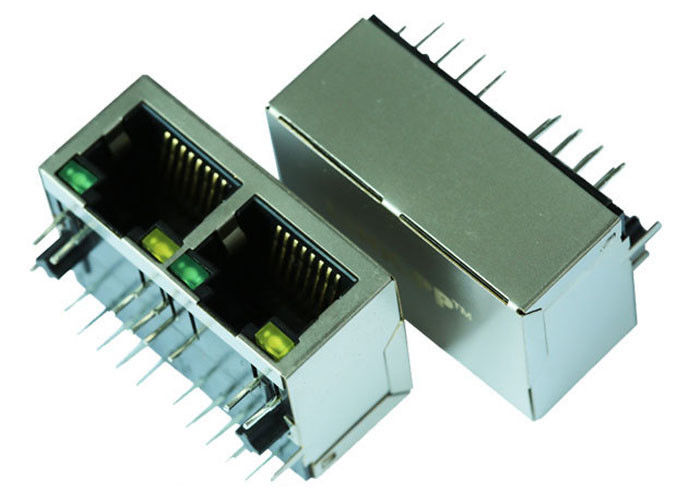

| 1x2 Port 8P8C Złącze RJ45 Jack ze zintegrowanymi magnesami 2.5G Base-T, żółto-zielona dioda LED, Tab Tab, RoHS | |
| Numer części LINK-PP | LPJGxxxxNL |
| Numer części Abracon LLC | ARJM12A2-805-BA-EW2 |
| Application-Lan | ETHERNET (NoN PoE) |
| AutomDX | TAK |
| Obwód Bst | TAK |
| Konfiguracja RX | T, C. |
| Konfiguracja TX | T, C. |
| Skontaktuj się z obszarem krycia | ZŁOTO 6u "/ 15u" / 30u " |
| Rdzenie na port | 8 |
| Diody | BRAK DIOD |
| Opcja LED | Żółte / zielone diody LED |
| Zatrzask | TAB Down |
| Liczba portów | 1X2 |
| PCB | FR4 |
| Kąt montażu na płytce drukowanej | WEJŚCIE BOCZNE |
| Słupek ustalający do PCB | T POST |
| Wysokość paczki (cale) | 0,535 |
| Wysokość paczki (mm) | 13,60 |
| Długość paczki (cale) | 0,839 |
| Długość paczki (mm) | 21,30 |
| Szerokość paczki (cale) | 1.230 |
| Szerokość opakowania (mm) | 31,24 |
| Rodzaj pinu | THT SOLDER |
| Zgodny z RoHS | YES-RoHS-5 Z OŁOWIEM W WYŁĄCZENIU LUTÓW |
| Szukaj | TAK |
| Zakładki Shield EMI | Bez |
| Prędkość | 2.5G Base-T |
| Temperatura | -40 ° C ~ 85 ° C |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza stosunek TX | 1CT: 1CT |
Opis
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu płytki drukowanej = wejście z boku (kąt prosty)
2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 2 x 4
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Bez
2) Metoda zakończenia = lutowane
5. Funkcje związane z ciałem:
1) Konfiguracja portu = Wiele
2) Palce EMI - górne i boczne = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) Długość ogona płytki drukowanej
6. Funkcje związane z kontaktami:
1) Fabrycznie załadowany = Tak
2) Rodzaj zakończenia kontaktu = Otwór przelotowy
7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,
Fala lutownicza zdolna do 260 ° C, fala lutownicza zdolna do 265 ° C
Lutowanie rozpływowe Opcjonalne;
3) Historia zgodności z RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja 1) = zielony / żółty - rezystor 250 omów
2) Kolor prawej diody LED (pozycja 2) = zielony, żółty - rezystor 250 omów
10. Warunki użytkowania:
1) Dotyczy = płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Aplikacje dla użytkownika terminala
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. Urządzenia sieciowe i komunikacyjne, takie jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet. …
Przewaga konkurencyjna
Port Lan 1x4 rj-45
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Główny klient
Projektowanie dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacja EMS
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny zespół PCB; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Poprzez montaż otworów; Zespół do montażu powierzchniowego; Montaż systemu; Zespół płytki drukowanej
