Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: SM91502AL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
SM91502AL |
Współczynnik zakrętów: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. do 450 µH maks. |
Napięcie robocze: |
1000 V prądu stałego |
Hi-Pot (izolacja): |
4300 VDC (1 mA, 60 sek.) |
Temperatura robocza: |
-40°C do +125°C |
Numer części: |
SM91502AL |
Współczynnik zakrętów: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. do 450 µH maks. |
Napięcie robocze: |
1000 V prądu stałego |
Hi-Pot (izolacja): |
4300 VDC (1 mA, 60 sek.) |
Temperatura robocza: |
-40°C do +125°C |

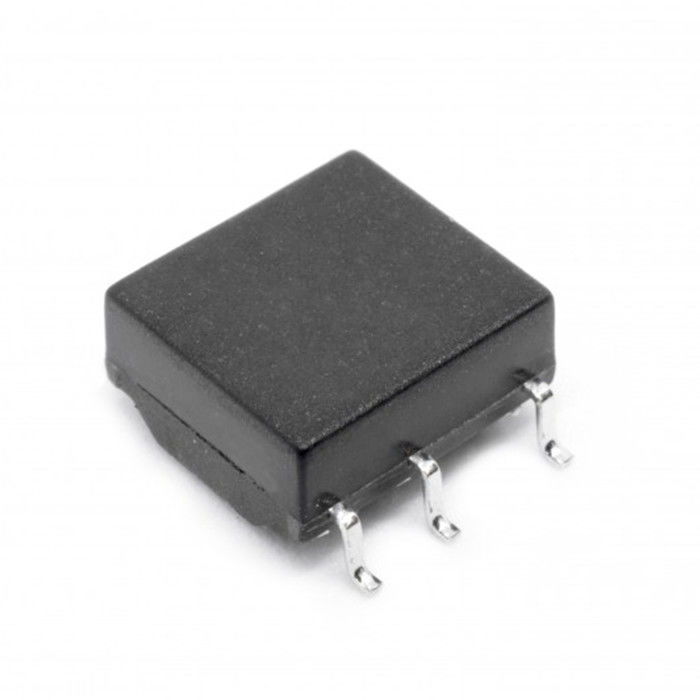

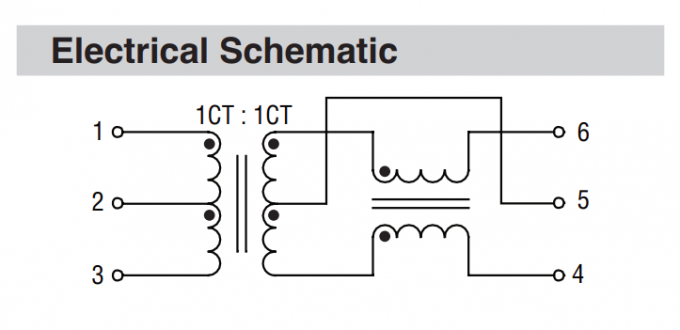

Bourns SM91502AL to jednokanałowy moduł izolacyjny transformatora systemu zarządzania baterią (BMS) wyposażony w zintegrowany choke wspólnego trybu dla lepszego tłumienia hałasu.Specjalnie zaprojektowane dla wymagań wysokiego bezpieczeństwa pojazdów elektrycznych (EV) i systemów magazynowania energii (ESS), SM91502AL obsługuje komunikację seryjnej łańcucha Daisy/isoSPITM.zapewnia solidną integralność sygnału i izolację galwaniczną w najbardziej wymagających środowiskach.
SM91502AL wyróżnia się jako praktyczny wybór dla izolacji komunikacji BMS, ponieważ łączy w sobie wydajność elektryczną z niezawodnością gotową do produkcji.Jego specyfikacje sprawiają, że nadaje się do systemów wymagających niezawodnego sprzężenia sygnału i silnych cech izolacyjnych.
| Parametry | Specyfikacja |
|---|---|
| Indukcja otwartego obwodu (OCL) | 150 μH min. / 450 μH max. |
| Warunek badania dla OCL | 100 kHz, 0,1 V, od -40 °C do +125 °C |
| Indukcja wycieku | 0maksymalnie 0,5 μH. |
| Warunki badania induktywności przecieku | 100 kHz, 0,1 V |
| DCR - Strona transformatora | 0.45 Ω maks. |
| DCR - CM Strona dusząca | 0.85 Ω maks. |
| Wskaźnik obrotowy | 10,1 ± 2% |
| Utrata wstawienia | - 0,25 dB maks. @ 4 MHz |
| Strata zwrotu (Z out = 100 ohm) | -22 dB min. @ 4 MHz |
| Współczynnik odrzucenia w trybie wspólnym | -35 dB min. @ 1 ‰ 100 MHz |
| Współczynnik odrzucenia w trybie wspólnym | -28 dB min. @ 100 ∼ 200 MHz |
| Hi-Pot (1 mA, 60 s.) | 4300 VDC |
| Napięcie robocze | 1000 VDC |
| Parametry | Specyfikacja |
|---|---|
| Izolacja funkcjonalna | - Tak, proszę. |
| Zakres temperatury pracy | -40 °C do +125 °C |
| Zakres temperatury przechowywania | -25 °C do +85 °C |
| Poziom wrażliwości na wilgoć | 1 |
| Klasyfikacja ESD (HBM) | N/A |
| Opakowanie | Taśma i rolka |
| Ilość bębna | 800 sztuk / 13-calowa rolka |
| Zakończenie | Cu/Ni/Sn |
| Zgodność | Zgodność z RoHS |
Transformator SM91502AL jest odpowiedni do konstrukcji wymagających izolacji i stabilnej komunikacji w sieciach monitorowania baterii.
W systemie zarządzania akumulatorami integralność sygnału i bezpieczeństwo nie są przedmiotem negocjacji. SM91502AL wyróżnia się funkcjonalną izolacją i szerokim zakresem temperatury pracy (-40 °C do +125 °C),co sprawia, że nadaje się do otoczenia motoryzacyjnego pod maskąJego niska induktancja przecieku (0,5 μH max) zapewnia wysoką dokładność danych, podczas gdy wysoka CMRR chroni system przed hałasem w trybie normalnym generowanym przez wysokowydajne falowniki.
SM91502AL jest transformatorem BMS stosowanym w układach komunikacyjnych i izolacyjnych systemów zarządzania baterią, zwłaszcza w IsoSPI i seryjnych konstrukcjach łańcucha.
SM91502AL jest zgodny z AEC-Q200, co czyni go odpowiednim do zastosowań samochodowych.
Napięcie robocze wynosi 1000 VDC.
Wydajność hi-pot wynosi 4300 VDC przez 60 sekund przy 1 mA.
Obsługuje wzory referencyjne z urządzeniami analogowymi LTC6804-1 / LTC6811 i MC33771 / MC33772.
