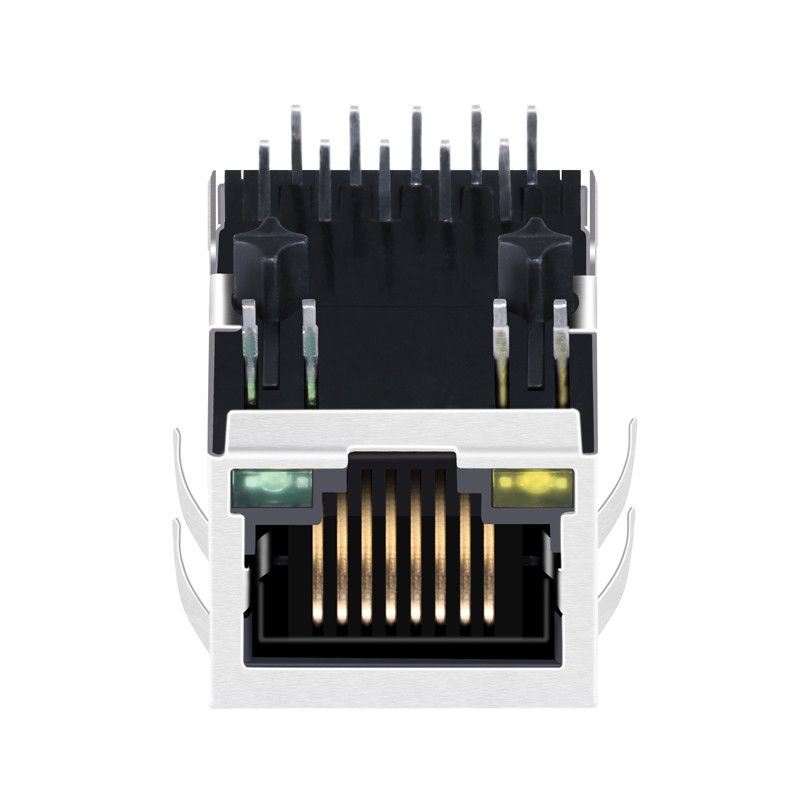

HR861153C 1×1 10/100Base-TX PoE RJ45 MagJack LPJ0284GDNL

HR861153C RJ45 z zintegrowanymi magnetykami Kluczowe cechy

• Numer części: HR861153C
• Porty RJ45: 1×1 pojedynczy port
• Prędkość Ethernet: 10/100Base-TX
• Obsługa PoE: Zgodność z IEEE 802.3af
• Zintegrowane magnetyki: Tak
• Typ montażu: Przelotowy (THT)
• Orientacja zatrzasku: W dół
• Ekranowanie EMI: Metalowa osłona ze sprężynowymi palcami EMI
• Wskaźniki LED: Zielony i żółty
• Temperatura pracy: od 0°C do +70°C
• Zgodność z RoHS (bez ołowiu)
• Uznany komponent UL (nr pliku E330599)

​

Specyfikacje elektryczne (@25°C)

Zaprojektowany, aby spełniać wymagające wymagania Ethernet i PoE, HR861153C zapewnia spójną wydajność elektryczną:

• Napięcie izolacji: 2250 VDC, 60 s, 0,5 mA (J1–8 do P1–7, zgodnie z IEEE 802.3)
• OCL: ≥ 350 µH przy 100 kHz, 100 mV, 8 mADC
• Tłumienie wtrąceniowe: ≤ -1,0 dB przy 1–100 MHz

Tłumienie odbiciowe (minimum)

• 1–30 MHz: -16 dB
• 40 MHz: -14 dB
• 50 MHz: -12 dB
• 60–80 MHz: -10 dB

EMI i integralność sygnału

• Tłumienie w trybie różnicowym do wspólnego: ≥ -33 dB przy 1–100 MHz
• CMRR: ≥ -30 dB przy 1–100 MHz
• Przesłuch: ≥ -30 dB przy 1–100 MHz

HR861153C Specyfikacje LED

Dwie diody LED zapewniają jasną wizualną informację o połączeniu, aktywności i statusie, poprawiając diagnostykę podczas instalacji i konserwacji.

Specyfikacje materiałowe złączy HR861153C PoE RJ45

1. Obudowa: PA66 GF, czarny, UL94 V-0

2. Wkładka: PA66 GF, czarny, UL94 V-0

3. Materiał styku: Brąz fosforowy, grubość 0,35 mm

4. Powłoka styków:

• Obszar styku: 30 µin złota na 50 µin niklu
• Obszar lutowania: 100 µin cyny na 50 µin niklu

5. Osłona: Mosiądz, grubość 0,20 mm

6. Powłoka osłony: 30 µin niklu

Materiały te zapewniają doskonałą odporność na korozję, lutowność, wytrzymałość mechaniczną i tłumienie EMI.

HR861153C Karta katalogowa

Podsumowanie HR861153C RJ45 MagJack

Pakowanie i wysyłka złączy RJ45

Pakowanie:

Złącza RJ45 są pakowane w tace lub tuby bezpieczne dla ESD w celu ochrony styków, ekranowania i diod LED podczas obsługi i transportu. Każde opakowanie jest wyraźnie oznaczone numerem części, ilością, kodem partii/daty i zgodnością z RoHS.

Wysyłka:

Produkty są wysyłane w wzmocnionych kartonach eksportowych z ochroną antystatyczną i amortyzującą wstrząsy.
Dostępne metody wysyłki obejmują DHL, FedEx, UPS, fracht lotniczy i fracht morski, obsługujące zarówno próbki, jak i zamówienia hurtowe.

Czas realizacji:

• Próbki: 3–5 dni roboczych
• Produkcja masowa: 2–3 tygodnie

Dlaczego warto wybrać LINK-PP RJ45 MagJack?

▷ Sprawdzona kompatybilność
W pełni zgodne ze standardami IEEE 802.3 Ethernet i PoE, złącza LINK-PP RJ45 MagJacks są szeroko kompatybilne z głównymi chipsetami PHY i platformami sieciowymi.

▷ Zintegrowane magnetyki, niższy koszt BOM
Wbudowane magnetyki redukują zewnętrzne komponenty, upraszczają układ PCB i poprawiają wydajność produkcji.

▷ Doskonała integralność sygnału
Zoptymalizowane pod kątem niskiej straty wtrąceniowej, niskiej straty odbiciowej, wysokiego CMRR i tłumienia EMI, zapewniając stabilną wydajność Ethernet.

▷ Niezawodność klasy przemysłowej
Zaprojektowane dla 750+ cykli łączenia, solidnego ekranowania i stabilnej pracy w komercyjnych i przemysłowych zakresach temperatur.

▷ Certyfikowane i zgodne
Zgodne z RoHS, uznane przez UL i produkowane w ramach rygorystycznych systemów kontroli jakości.

▷ Elastyczność OEM / ODM
Zamienniki pin-to-pin dla wiodących marek, z niestandardowymi diodami LED, ekranowaniem, obsługą PoE i opcjami pakowania dostępne.

▷ Ekonomiczne globalne zaopatrzenie
Bezpośrednie ceny fabryczne, stabilne czasy realizacji i globalne wsparcie logistyczne dla próbek do masowej produkcji.
