Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: JXD2-0015NL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Opcjonalne
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
P/N: |
JXD2-0015NL |
Szybkość transmisji danych: |
10/100/1000BASE-T |
Pierwotna indukcyjność: |
≥350 μH (przy 100 kHz) |
Izolacja: |
≥2250 V prądu stałego |
diody LED: |
Lewy (żółty), prawy (zielony) |
Szerokość pakietu: |
16,00 mm |
Długość pakietu: |
16,82 mm |
Wysokość opakowania: |
16,90 mm |
P/N: |
JXD2-0015NL |
Szybkość transmisji danych: |
10/100/1000BASE-T |
Pierwotna indukcyjność: |
≥350 μH (przy 100 kHz) |
Izolacja: |
≥2250 V prądu stałego |
diody LED: |
Lewy (żółty), prawy (zielony) |
Szerokość pakietu: |
16,00 mm |
Długość pakietu: |
16,82 mm |
Wysokość opakowania: |
16,90 mm |

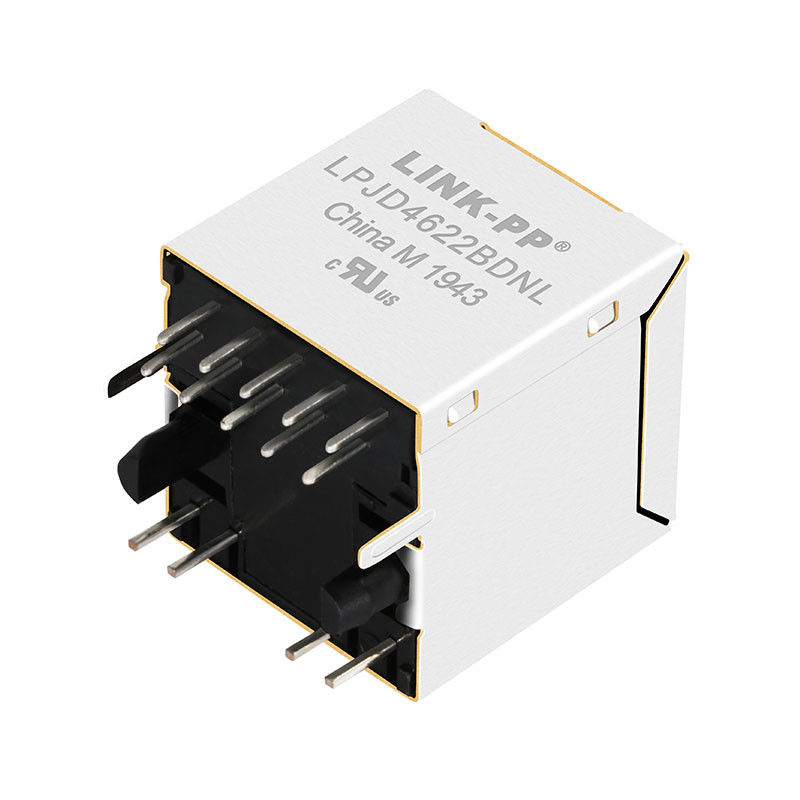

JXD2-0015NL Vertical RJ45 Connector (LPJD4622BDNL) to najwyższej klasy, wydajny interfejs sieciowy zaprojektowany do ograniczonych przestrzeni zastosowań PCB.ten 1-port (1x1) przejściowy gniazdek (THT) integruje magnetyk gigabitów, aby obsłużyć prędkości 10/100/1000 Base-T z możliwościami AutoMDIX.
Zbudowany do wytrzymania wymagających warunków, JXD2-0015NL posiada przemysłowy zakres temperatury roboczej od **-40°C do +85°C**, wyższa 30 mikro-calowa złota pokrywa kontaktowa,i obudowy z mosiądzu do zastosowań ciężkichJest to idealny wybór dla routerów przemysłowych, bramek IoT, wbudowanych płyt głównych i urządzeń telekomunikacyjnych.
| Kategoria | Parametry | Specyfikacja |
|---|---|---|
| Właściwości mechaniczne i fizyczne | Numer części | JXD2-0015NL |
| Opakowanie / montaż | Technologia przejściowa (THT), najwyższa pozycja | |
| Wymiary (W × L × H) | 160,00 mm × 16,82 mm × 16,90 mm | |
| Materiały mieszkaniowe | Wyroby z materiałów termoplastycznych, UL94 V-0 | |
| Materiał osłony | Pozostałe włókna | |
| Materiał kontaktowy | Fosfor Brąz | |
| Powierzchnia kontaktowa | Selektywne pokrycie złotem, 30 μmin. | |
| Liczba portów | 1 × 1 | |
| Ocena PoE | Nie-PoE | |
| Charakterystyka elektryczna i magnetyczna | Standard Ethernet | 10/100/1000Base-T, Auto-MDIX |
| Wskaźnik obrotu (@100kHz) | 11 ± 5% (wszystkie cztery pary) | |
| Indukcyjność pierwotna (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8mA Bias prądu stałego | |
| Opór prądu stałego | ≤1,2 Ω | |
| Utrata wstawienia | 1 ̊100MHz: ≤ -1,0 dB100 ̊125 MHz: ≤ -1,2 dB | |
| Strata zwrotu | 1 ∆40MHz: ≥ -16dB40 ∆60MHz: ≥ -12dB60 ∆80MHz: ≥ -10dB80 ∆100MHz: ≥ -8dB | |
| Rozmowy krzyżowe (1 ‰ 100 MHz) | ≥ -30 dB | |
| Zmniejszenie częstotliwości w trybie normalnym (1 ‰ 100 MHz) | ≥ -30 dB | |
| Napięcie izolacyjne | 2250VDC (PHY Strona do Strony) | |
| Specyfikacje LED | Lewa dioda LED (strona J8) | Żółty |
| Długość fali | 590 nm | |
| Włókno przednie | 2.1V Typ. / 2.5V Max. | |
| Światło LED z prawej strony (strona J1) | Zielona | |
| Długość fali | 565nm | |
| Włókno przednie | 2.2V Typ. / 2.4V Max. | |
| Warunki badania | 20 mA prądu do przodu | |
| Ograniczenia środowiskowe i lutowania | Temperatura pracy | -40°C do +85°C |
| Temperatura przechowywania | -40°C do +85°C | |
| Zalecane lutowanie falowe | Maksymalnie 260°C, 10 sekund. | |
| Zgodność i normy | Zgodność z RoHS | Tak (RoHS-5) |
| Standardy łączników | Włączenie do urządzenia, które jest zgodne z przepisami FCC | |
| Zalecana instalacja | Proponowany wycinek panelu | ≥ 16,35 mm (W) × ≥ 17,20 mm (H) |
| Układ PCB | Odcisk w otworze z tablicami osłony i obszarem zamkniętym |
Ten pionowy złącze RJ45 jest idealny do zastosowań Ethernet o ograniczonej przestrzeni.punkty dostępuWzornictwo górnego wejścia ułatwia przewożenie kabli w ciasnych obudowach i wytrzymałych deskach,natomiast zintegrowana magnetyka i osłona zapewniają wysoką jakość sygnału i wydajność EMIZapewnia profesjonalny, niezawodny interfejs dla Gigabit Ethernet w serwerze, routerze i sprzęcie kontrolnym przemysłowym.
Pionowe złącza RJ45 są przeznaczone do zastosowań PCB, w których przestrzeń jest ograniczona, a kabel Ethernet podłącza się od góry.Ten podłącznik o jednym porcie integruje magnetykę Ethernet (1łączniki typu Gigabit Ethernet, które są powszechnie stosowane w kompaktowych routerach, przełącznikach, punktach dostępu,i kontrolerów przemysłowych, w których powierzchnia deski jest ograniczona, ale dostępna jest wolna pionowaNa poniższym przykładzie przedstawiono typowy pionowy złącze 8P8C RJ45 z orientacją wejścia górnego.
JXD2-0015NL to jednoportowy pionowy złącze RJ45 z zintegrowaną magnetyką zaprojektowany do zastosowań 10/100/1000Base-T Ethernet.sterowniki przemysłowe, punktów dostępu i wyposażenia sieciowego.
Ten złącze wspiera1000Base-T Gigabit Etherneti jest również odpowiedni do zastosowań z wsteczną kompatybilnością 10/100Base-T.
JXD2-0015NL zawiera wbudowane komponenty magnetyczne, które ułatwiają projektowanie PCB, poprawiają integralność sygnału i obsługują wymagania izolacji Ethernet.
UżywaTechnologia przejściowa (THT)zpionowe wejście górneW tym celu należy wprowadzić nowe urządzenia, które będą w stanie zapewnić odpowiednią orientację, co czyni je dobrym wyborem dla kompaktowych konstrukcji, w których kabel jest podłączany z góry PCB.
Tak, złącze jest zaprojektowane10/100/1000Base-T z automatycznym MDIX, pomagając w automatycznym dostosowywaniu portu sieciowego do połączeń kablowych bezpośrednich lub krzyżowych.
Ten złącze obejmujepodwójne diody LED: ażółta dioda LED po stronie J8i azielona dioda LED po stronie J1Światła LED są zazwyczaj używane do wskazywania połączeń i aktywności.
Nie, produkt jest oceniany jako:Nie-PoE, więc nie jest przeznaczony do zastosowań Power over Ethernet.
Zakres temperatury roboczej wynosi-40°C do +85°C, co sprawia, że nadaje się do zastosowań przemysłowych i handlowych.
Obszar kontaktowy jest pokrytyZłoto 30 mikrometrów, co pomaga poprawić przewodność i wiarygodność kontaktu długoterminowego.
Tak, jest.Zgodność z RoHSi spełnia wymagania środowiskowe dotyczące produkcji o ograniczonej zawartości ołowiu.
Środki łącznika160,00 mm (W) × 16,82 mm (L) × 16,90 mm (H), co czyni go wystarczająco kompaktowym dla układów PCB z uwzględnieniem przestrzeni.
Jest on zazwyczaj instalowany na płytkach PCB obsługujących Ethernet, które wymagająpionowy port RJ45 z zintegrowanymi magnetykami i wskaźnikami LED, zwłaszcza w sieciach i sprzęcie przemysłowym.
