Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJ4013EDNL
Dokument: LPJ4013EDNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Nr części: |
LPJ4013EDNL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |
Nr części: |
LPJ4013EDNL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |

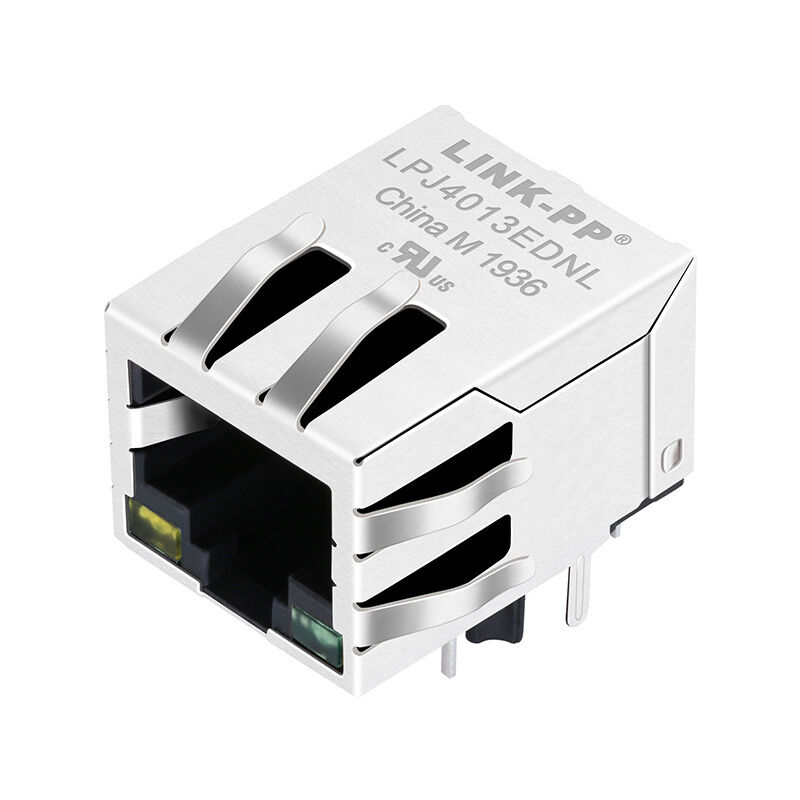

Złącze RJ45 LPJ4013EDNL ze zintegrowaną elektroniką magnetyczną, 10/100Base-T, wskaźnikami LED, ekranowaniem EMI i zakresem temperatur od -40°C do 85°C. Idealne do zastosowań w sieciach Ethernet przemysłowych.
| Parametr | Wartość |
|---|---|
| Liczba portów | 1×1 |
| Prędkość | 10Base-T / 100Base-TX |
| Obsługa PoE | Bez PoE |
| Typ montażu | Przelotowy (THT) |
| Typ zatrzasku | W dół |
| Opcja LED | Żółty / Zielony |
| Ekranowanie EMI | Tak (sprężysty palec + zaczepy) |
| Temperatura pracy | -40°C do +85°C |
| Parametr | Specyfikacja |
|---|---|
| Przekładnia | 1CT:1CT ±5% |
| OCL | ≥ 350µH @100KHz, 0.1V, 8mA DC Bias |
| Tłumienie wtrąceniowe | ≤ -1.2 dB (1–100 MHz) |
| Straty powrotne | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Przesłuch | ≥ -30 dB (1–100 MHz) |
| Tłumienie sygnałów wspólnych (CMR) | ≥ -30 dB (1–100 MHz) |
| Izolacja (PHY do linii) | 1500 Vrms |
to wysokowydajne złącze Ethernet 10/100Base-T, zaprojektowane z myślą o stabilnej transmisji sygnału, tłumieniu EMI i długoterminowej niezawodności w wymagających środowiskach.Dzięki zintegrowanej elektronice magnetycznej, podwójnym wskaźnikom LED i ulepszonemu ekranowaniu EMI (konstrukcja z palcem sprężystym), złącze to jest idealne dla inżynierów i producentów OEM opracowujących urządzenia Ethernet przemysłowe, systemy IoT, routery i wbudowane urządzenia sieciowe.Kluczowe cechy LPJ4013EDNL1. Kompatybilność z 10/100Base-T
Obsługuje aplikacje Fast Ethernet ze stabilną transmisją danych.2. Zintegrowana elektronika magnetyczna (konstrukcja MagJack)Zmniejsza złożoność płytki drukowanej i poprawia integralność sygnału.3. Podwójne wskaźniki LED (żółty/zielony)Umożliwiają wyraźne monitorowanie stanu połączenia i aktywności.4. Ulepszone ekranowanie EMI z palcem sprężystymMinimalizuje zakłócenia elektromagnetyczne dla niezawodnego działania.5. Szeroki zakres temperatur pracy (-40°C do +85°C)
Zapewnia silną stabilność mechaniczną w zastosowaniach o długim cyklu życia.
7. Konfiguracja z zatrzaskiem w dół
Bezpieczne mocowanie kabla w kompaktowych konstrukcjach.
Szczegóły LPJ4013EDNL
Dlaczego warto wybrać złącze RJ45 MagJack LPJ4013EDNL?
1. Uproszczony projekt PCB
Zintegrowana elektronika magnetyczna eliminuje potrzebę stosowania zewnętrznych transformatorów, zmniejszając złożoność układu i koszt BOM.
2. Doskonała integralność sygnału
Starannie zaprojektowana elektronika magnetyczna zapewnia niskie tłumienie wtrąceniowe, silne straty powrotne i doskonałą wydajność EMI.
3. Niezawodność klasy przemysłowej
Szeroki zakres temperatur i solidny montaż THT sprawiają, że jest idealny do środowisk o krytycznym znaczeniu.
4. Ulepszona ochrona przed EMI
Konstrukcja ekranująca z palcem sprężystym zapewnia lepsze uziemienie i tłumienie EMI w porównaniu do standardowych złączy RJ45.
