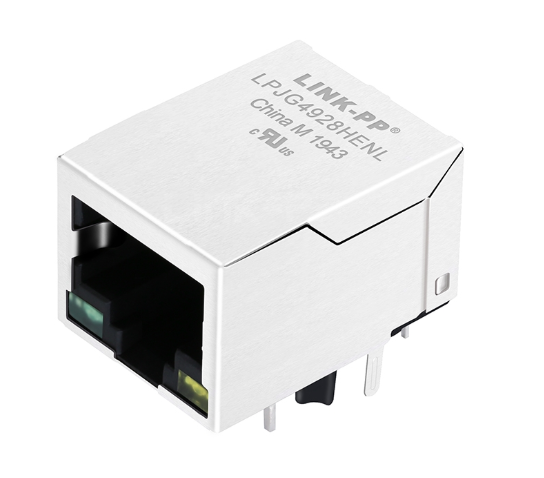

LPJG4928HENL 1000 Base-T PoE+ Złącze RJ45 z portem LED 1x1

LPJG4928HENL to jednoportowe złącze 1000 Base-T RJ45 ze zintegrowanymi magnesami do zastosowań PoE+. Przelotowe, kątowe, 10P8C, diody LED zielono-żółte, przemysłowy zakres temperatur.

Kluczowe cechyLPJG4928HENLPoE+RJ45

1. Wydajność Gigabit: Obsługuje prędkości Ethernet 10/100/1000 Base-T dla aplikacji wymagających dużej przepustowości.
2. Zaawansowana funkcja PoE+:Zgodny ze standardem IEEE 802.3at, obsługujący prąd ciągły do ​​720 mA przy 57 VDC na pinach PSE.
3. Niezawodność przemysłowa: Działa bezbłędnie w ekstremalnych temperaturach od -40°C do +85°C.
4. Zintegrowana konstrukcja: Wbudowane elementy magnetyczne (przełożenie 1CT:1CT) zmniejszają powierzchnię PCB i upraszczają prowadzenie.
5. Wizualne wskaźniki stanu:Zintegrowane lewe (zielone) i prawe (żółte) diody LED ułatwiają monitorowanie stanu sieci.
6. Solidna konstrukcja: * Osłona EMI ze stali nierdzewnej i obudowa PBT o klasie UL94V-0 zapewniają trwałość i bezpieczeństwo.

SpecyfikacjeLPJG4928HENL Złącze RJ45 z diodą LED

1. Ogólne specyfikacje produktu

2. Specyfikacje elektryczne (przy 25°C)

3. Specyfikacje materiałowe i środowiskowe

1. Temperatura pracy:-40°C do +85°C (klasa przemysłowa)
2. Materiał obudowy:Termoplastyczny PBT + 30% włókno szklane (klasa UL94V-0)
3. Materiał kontaktowy:Brąz fosforowy (C5210R-EH), grubość 0,35 mm
4. Poszycie stykowe:Minimum 6µ" złota nad obszarem łączenia
5. Materiał szpilki:Mosiądz (C2680R-H), grubość 0,35 mm
6. Temperatura lutowania na fali:** MAKS. 265°C przez 5 sekund

LPJG4928HENL 1000 Base-T Karta katalogowa złącza RJ45

Szczegóły wskaźnika LED LPJG4928HENL

LPJG4928HENL zawierapodwójne wskaźniki LEDwspierać intuicyjne monitorowanie stanu wizualnego.

Lewa dioda

• Kolor:Zielony
• Szczytowa długość fali:565 nm
• Napięcie przewodzenia:1,8–2,6 V przy 20 mA
• Prąd wsteczny:Maks. 10µA przy 5V

Prawa dioda

• Kolor:Żółty
• Szczytowa długość fali:585 nm
• Napięcie przewodzenia:1,8–2,6 V przy 20 mA
• Prąd wsteczny:Maks. 10µA przy 5V

Te diody LED pomagają zapewnić widoczność łącza, aktywności lub stanu w projektach sprzętu Ethernet.

Zastosowania PoE Magjack

Model LPJG4928HENL został precyzyjnie zaprojektowany do zastosowań telekomunikacyjnych, sprzętu sieciowego i przemysłowego sprzętu komunikacyjnego, w tym:

• Sprzęt SOHO:Modemy, routery i bramy ADSL.
• Sieć korporacyjna:Przełączniki sieciowe, koncentratory i wstrzykiwacze PoE.
• Systemy wbudowane:Projekty LAN na płycie głównej (LOM).
• Przemysłowy IoT: inteligentne kontrolery budynków i kamery IP/punkty dostępowe zasilane PoE+.

Dlaczego warto wybrać złącza LINK-PP RJ45?

LINK-PP to zaufany światowy producent komponentów sieciowych, zapewniający najwyższą wydajność, stabilne dostawy i wyjątkową wartość. Złącza LINK-PP RJ45 zostały zaprojektowane z myślą o niezawodnej łączności Ethernet w zastosowaniach sieciowych, przemysłowych i PoE. Dzięki zintegrowanym elementom magnetycznym, stabilnym parametrom elektrycznym i trwałej konstrukcji pomagają uprościć projektowanie płytek PCB, zapewniając jednocześnie długoterminową niezawodność sieci.

Kluczowe zalety LINK-PP RJ45

1. Zintegrowane elementy magnetyczne oszczędzające miejsce: Wbudowane transformatory upraszczają zestawienie komponentów, oszczędzają krytyczną przestrzeń PCB i znacznie poprawiają wydajność EMI/przesłuchów.
2. Kompleksowa oferta: od standardowego 10/100M do szybkiego 10G Base-T, z pełną obsługą PoE, PoE+ i PoE++(do 90 W).
3. Bezproblemowa wymiana wtykowa: dokładne alternatywy typu pin-to-pin dla głównych starszych marek (Pulse, Halo, Wurth itp.), pomagające przezwyciężyć niedobory w łańcuchu dostaw bez przeprojektowywania PCB.
4. Certyfikowana niezawodność: Zbudowany z najwyższej jakości materiałów (pozłacane styki, osłony ze stali nierdzewnej) i poparty certyfikatami UL, RoHS i REACH.
5. Wartość fabryczna: Jako oryginalny producent oferujemy konkurencyjne ceny, zautomatyzowaną kontrolę jakości i krótkie terminy realizacji.
6. Ekspercka kompatybilność z PHY: Bezpłatna obsługa FAE zapewniająca, że ​​nasze złącza RJ45 idealnie pasują do wybranych układów PHY (Realtek, Broadcom, TI, Marvell itp.).
