Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: SGS, UL,CE,ISO9001:2008,Reach
Numer modelu: RTC-1QDBAM1A
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.11-$12
Szczegóły pakowania: TACA
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 208 tys./miesiąc
Rzeczy: |
RTC-1QDBAM1A |
Kategoria: |
Port 1x4 RJ45 z magnesami |
Prędkość: |
10/100/1000BASE-T |
Montowanie: |
Otwór przelotowy |
Wskaźnik: |
Diody LED |
Plik: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Rzeczy: |
RTC-1QDBAM1A |
Kategoria: |
Port 1x4 RJ45 z magnesami |
Prędkość: |
10/100/1000BASE-T |
Montowanie: |
Otwór przelotowy |
Wskaźnik: |
Diody LED |
Plik: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
W sprawieRTC-1QDBAM1Ajest wysokiej gęstości, 4-portem (1x4) modułowym gniazdkiem RJ45 z zintegrowaną magnetyką 10/100/1000Base-T. Zaprojektowany do zastosowań sieciowych o wysokiej wydajności, łączy w sobie doskonałą osłonę EMI,LED o zintegrowanym stanieJest idealny dla przełączników, routerów i przemysłowego sprzętu obliczeniowego wymagającego wielu szybkich portów Ethernet.
| Kategoria | Parametry | Specyfikacja techniczna / Wartość |
|---|---|---|
| Ogólne | Rodzaj produktu | 1×4 port RJ45 Modularny gniazdo z zintegrowaną magnetyką (Tab-Up) |
| Zastosowanie | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Rodzaj montażu | Technologia przejściowa (THT) | |

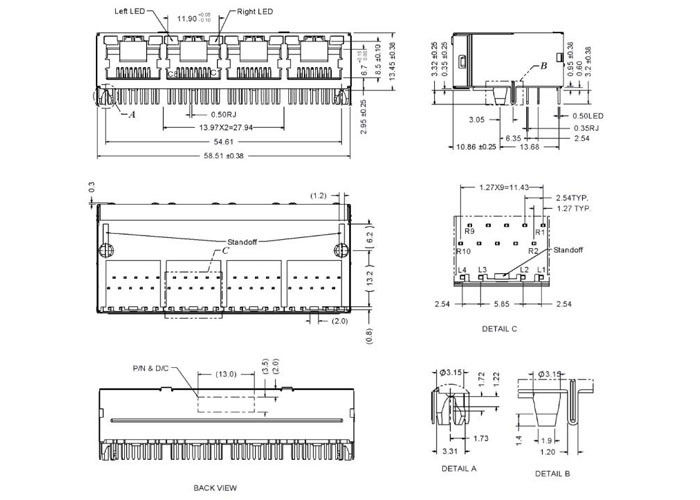

| Wyroby mechaniczne | Całkowita długość | 580,51 ± 0,38 mm |
| Ogólna wysokość | 130,45 ± 0,38 mm | |
| Wyrzuty z portu do portu | 130,97 mm | |
| Długość ogona lutownicy | 3.2 ± 0,38 mm | |
| Osłony | Całkowita metalowa osłona z gniazdkami uziemiania EMI (szczególność B) | |
| Elektryczne | Wskaźnik obrotowy | 11:1 dla wszystkich 4 kanałów (od wejścia do wyjścia) |
| Napięcie izolacyjne | 2 kV izolacja prądu przemiennego (przyciski sygnałowe do osłony) | |
| Rezystory końcowe | Zintegrowane rezystory 75Ω (stłumienie hałasu w trybie wspólnym) | |
| Konfiguracja szpilki | 10 szpilów sygnału (R1R10) + 4 szpilki LED (L1L4) na port | |
| Oddzielenie | Kondensator wysokonapięciowy 1000 pF do osłony ziemi | |
| Specyfikacje LED | Lewa dioda LED (L3L4) | Jedyny kolor: zielony (λp = 565 nm) |
| Światło LED z prawej strony (L1 ′L2) | Dwukolorowe: pomarańczowe (λp = 610 nm) / zielone (λp = 565 nm) | |
| Włókno napędowe do przodu (Vf) | 10,7 V 2,6 V (@ 20 mA) | |
| Prąd odwrotny (Ir) | 10 μA max (@ Vr = 5 V) |
1Wydajność przekładni:Wspiera 10/100/1000Base-T (Gigabit Ethernet).
2- Zwraca się stosunek:11:1 (od podstawowego do wtórnego) dla wszystkich 4 kanałów.
3. Wysokonapięciowa izolacja:2 kV izolacja prądu przemiennego między sygnałem a osłoną, z kondensatorem odłączającym 1000 pF od osłony.
4Wewnętrzne zakończenie:Zintegrowane rezystory 75 Ω do tłumienia hałasu w trybie wspólnym.
5Charakterystyka LED:
