Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TG1G-E012NZRL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
przedmiot nr: |
TG1G-E012NZRL |
kategorii: |
Gigabitowy transformator Rj45 |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
17,7 mm dł x 15,8 mm szer. X 6,6 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
przedmiot nr: |
TG1G-E012NZRL |
kategorii: |
Gigabitowy transformator Rj45 |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
17,7 mm dł x 15,8 mm szer. X 6,6 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
| Liczba portów | Aplikacje | Włącza współczynnik | Power Over Ethernet |
| TG1G-E012NZRL | Lan Ethernet (PoE) | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| Opakowanie | Rdzenie na port | Typ mocowania | Temperatura |
| Reel, Carton | 12 | SMT / SMD | - 40 TO + 85 |
| Liczba pinów | Zastawianie | Napięcie izolacji | Kolor diody LED |
| 24 kołki | - | 1500 Vrms | --- |
Specyfikacja elektryczna @ 25 ℃
| 1.Ustawienie straty (dB Max): | 0,3-1 MHz: -1,1-65 MHz: -0,8 |
| 65-100 MHz: -1,0 100-125 MHz: -1,2 | |
| 2.Usuwanie strat (dB Min @ 100 OHM): | 0,5-40 MHz: -18 |
| 40-100 MHz: -12-20LOG (f / 80MHz) | |
| 3. Przesłuchy (dB Min): | 0.3-100MHz: -33-20LOG (f / 100MHz) |
| 4. CM DO CM REJ: | 0,3-100 MHz: -30 dB min |
| 5.CM DO DM REJ: | 0,3-100 MHz: -35 dB min |
| 6. Włącza współczynnik: | PRI: SEC = 1CT: 1CT ± 2% |
| 7. Indukcyjność (100 kHz / 0,1 V@11mA): | 350uH Min |
| 8. Zrównoważony prąd liniowy DC: | 350mA Max @ 57VDC Continuous |
| 9.Hipot: | 1500Vrms / 0,5mA |
| 10. Temperatura pracy: | -40 ℃ ~ + 85 ℃. |
UWAGI:
1.Gigabitowe transformatory z opcją Power Over Ethernet
2. Zawiera specyfikację IEEE 802.3af
3.Dla części RoHS dodaj sufiks NL
4. Stopień lutowania szczytowego RHHS "NL" 260 ℃ %% P5 ℃.
Aplikacje:
Przewaga konkurencyjna
☛ Projektant i producent od 18 lat.
☛ 2500 Działa, 4 rośliny
☛ Zdecydowanie przesyłaj analizator sieciowy Fluke
☛ Zapas lub 4 tygodnie.
☛ Elastyczny projekt zgodnie z wymaganymi informacjami klientów bez opłat dodatkowych.

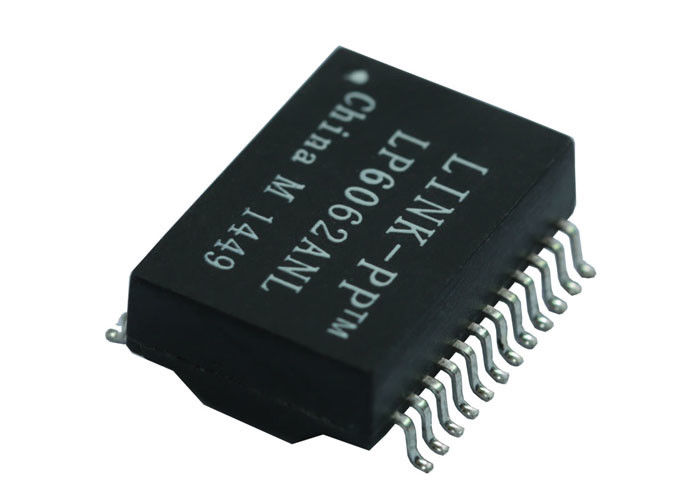

| TG1G-E012NZRL Jednoportowy transformator SMD 24-stykowy Gigabit Ethernet LP6062ANL | |||
|---|---|---|---|
