Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,REACH,ISO
Numer modelu: ETH1-460L
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Typ transformatora: |
ETH1-460L Transformatory ścieżki sygnału |
Stosunek obrotów: |
Nadajnik 1:1, Odbiornik 1:1 |
Standardowy: |
IEEE 802.3at2009 i IEEE 802.3.bt |
Indukcyjność obwodu otwartego: |
350µH |
Zakres temperatur otoczenia: |
-40°C do +85°C |
Prąd przesunięcia: |
35 mA przy 25°C |
Wykręcanie do wkręcania: |
1500 VRMS |
Napięcie izolacji: |
1,5 kV |
Typ transformatora: |
ETH1-460L Transformatory ścieżki sygnału |
Stosunek obrotów: |
Nadajnik 1:1, Odbiornik 1:1 |
Standardowy: |
IEEE 802.3at2009 i IEEE 802.3.bt |
Indukcyjność obwodu otwartego: |
350µH |
Zakres temperatur otoczenia: |
-40°C do +85°C |
Prąd przesunięcia: |
35 mA przy 25°C |
Wykręcanie do wkręcania: |
1500 VRMS |
Napięcie izolacji: |
1,5 kV |
ETH1-460L LAN Transformer jest zaprojektowany tak, aby spełniać wymagania aplikacji PoE plus.te transformatory zwiększają wydajność nowoczesnych konstrukcji sieci.
1. Projektowanie wysokiej mocy dla instalacji kablowych 4P60/120 watów, zapewniając solidne dostarczanie energii w aplikacjach sieciowych.
2. PrzekroczeniaGigabit Ethernetwymagania dotyczące strat zwrotnych w przypadku szybkiego przesyłania danych.
3. Zgodne zIEEE 802.3at-2009a takżeIEEE 802.3.btStandardy przemysłowe typu 4 dla aplikacji PoE+ i PoE++
4. Może obsługiwać minimum 22,5 mA przesunięcia prądu stałego w temperaturze 85°C, z typowym wzrostem temperatury o 7°C przy 800 mA i 10°C przy 1000 mA prądu stałego, utrzymując stabilność w różnych warunkach środowiskowych.
5Rozwiązanie z jednego składnika może być stosowane zamiast dwóch części ETH1-230, oszczędzając cenne miejsce na tablicy.
6. Szeroki zakres temperatury otoczenia-40°C do +85°Codpowiedni do różnych warunków środowiskowych.
7Z udziałemferrytmateriał podstawowy do zwiększenia wydajności orazTerminaly zgodne z RoHSdla zrównoważonego rozwoju środowiska.
8Wytrzymuje do trzech 40-sekundowych przepływów+260°C, zapewniając trwałość i niezawodność podczas montażu.
9. Zgodne z802.3af specyfikacjez minimalną stratą wstawienia i doskonałą stratą zwrotu w całym zakresie częstotliwości.
|

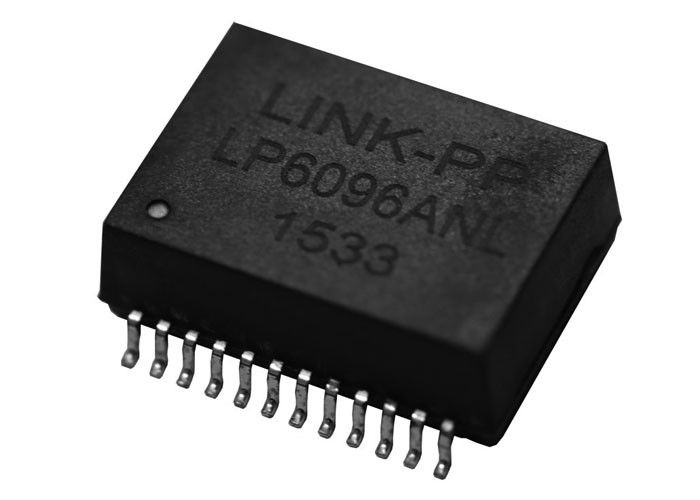

LINK-PP LP6096ANL równa się ETH1-460L |
|
|
Numer części LINK-PP |
LP6096ANL |
|
Numer części kołowego pojazdu |
ETH1-460L |
|
Prędkość |
1000BASE-T |
|
Zastosowanie - LAN |
ETHERNET (PoE+) |
|
Materiał podstawowy |
Ferryt |
| Zwraca się stosunek RX | 1CT:1CT |
| Zwrot stosunku TX | 1CT:1CT |
| Utrata wstawienia |
10,0 min dB od 0,1 MHz do 100 MHz 10,2 min dB przy 125 MHz |
| Strata zwrotu | 18 dB min od 1 MHz do 40 MHz 16 dB min przy częstotliwości 50 MHz 12 dB min przy częstotliwości 80 MHz 10 dB min przy 100 MHz |
| Indukcyjność | 350 uH |
| Wykręcenie do izolacji z zakrętem | 1500 Vrms |
| Zakończenie | RoHS-kompatybilny. Kompatybilny w temperaturze 260°C. |
|
Temperatura pracy |
-40°C do +85°C |
| Poziom wrażliwości na wilgoć (MSL) | 1 |
|
Waga |
30,6 g |
|
Pakiet |
50/13" rolka; Taśma plastikowa: 32mm szerokości, 0,5mm grubości, 24mm odległości od kieszeni, 10,6mm głębokości kieszeni |
