Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP1101NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP1101NL |
P / N: |
LP1101NL |
Stosunek: |
RX = 1CT: 1CT |
Ethernet: |
1x10 / 100M |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Dane techniczne: |
LP1101NL |
P / N: |
LP1101NL |
Stosunek: |
RX = 1CT: 1CT |
Ethernet: |
1x10 / 100M |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

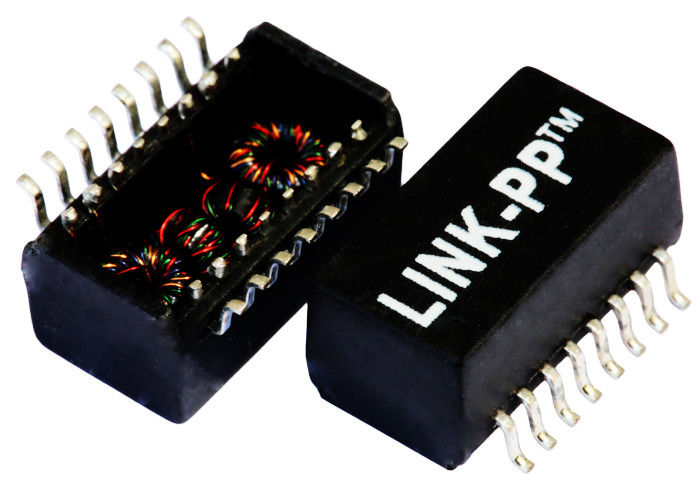

| Pojedyncze porty, 10/100 BASE-T Ethernet Transformer Modules, SMD, Rohs | |
| Numer części LINK-PP | LP1101NL |
| Numer części pulsu | H1101NL |
| Prędkość | 10 / 100BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (NON PoE) |
| Pakiet | SMD |
| Temperatura | 0 DO 70 |
| AutomDX | TAK |
| Komentarz | SAME AS NL WERSJA |
| Konfiguracja RX | T, C, S |
| Konfiguracja TX | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 4 |
| Wysokość pakietu (cale) | 0,240 |
| Wysokość pakietu (mm) | 6.20 |
| Długość paczki (cale) | 0,50 |
| Długość paczki (mm) | 12.70 |
| Szerokość paczki (cale) | 0,366 |
| Szerokość paczki (mm) | 9.30 |
| Włącza współczynnik RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Specyfikacje elektryczne @ 25 ℃
1.OCL: 350uH MIN
@ 100KHz, 0.1Vrms, 8mADC Odchylenie
2. Stosunek obrotów:
TX = 1.25CT∶1CT RX = 1CT∶1CT
3. Utrata wkładki:
0,1-100 MHz: -1,1 dB MAX
4. Strata zwrotna (dB TYP):
30 MHz: -20 60 MHz: -14
80 MHz: -11,5
5. Przesłuch (dB TYP):
30 MHz: -45 60 MHz: -40
100 MHz: -35
6.DCMR (dB TYP):
30 MHz: -42 50 MHz: -37
100 MHz: -33
7.Hipot: 1500Vrms MIN
8. Temperatura pracy: 0 ～ ～ 70 ℃.
