Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

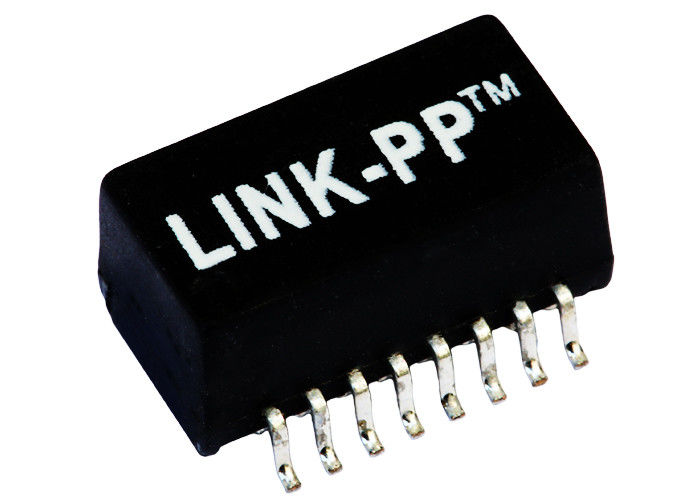

Numer modelu: LP1260NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP1260NL |
P / N: |
LP1260NL |
Montaż: |
SMD |
Ethernet: |
1x10 / 100Mbps |
Zmierzyć: |
12,70 x 9,40 x 5,97 mm |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Dane techniczne: |
LP1260NL |
P / N: |
LP1260NL |
Montaż: |
SMD |
Ethernet: |
1x10 / 100Mbps |
Zmierzyć: |
12,70 x 9,40 x 5,97 mm |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Numer cewki: Autotransformator
2. Napięcie izolacji: 1500 Vrms
3. Typ: SMT
4. Struktura cewki: Toroidalna
| Pojedyncze porty, 10/100 BASE-T Ethernet Transformer Modules, SMD, Rohs | |
| Numer części LINK-PP | LP1260NL |
| Numer części pulsu | H1260 / H1260NL / HX1260NL |
| Prędkość | 10 / 100BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (NON PoE) |
| Pakiet | SMD |
| Temperatura | 0 DO 70 |
| AutomDX | TAK |
| Komentarz | SAME AS NL WERSJA |
| Konfiguracja RX | T, C, S |
| Konfiguracja TX | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 4 |
| Wysokość pakietu (cale) | 0,235 |
| Wysokość pakietu (mm) | 5.97 |
| Długość paczki (cale) | 0,500 |
| Długość paczki (mm) | 12.70 |
| Szerokość paczki (cale) | 0,37 |
| Szerokość paczki (mm) | 9.40 |
| Włącza współczynnik RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Specyfikacje elektryczne (25):
1. Włącza współczynnik 50KHz, 0,5V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA Odchylenie DC:
Strona chipa: 350uH Min
3. Straty wtrąceniowe1-100MHz: -1,4dB Max
4. Return Loss1-30MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13.1dB min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Odrzucanie różnicowe do trybu wspólnego:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Strona chipowa do strony Line
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna:
1100 pracowników,
100% test
Elastyczny czas dostawy
