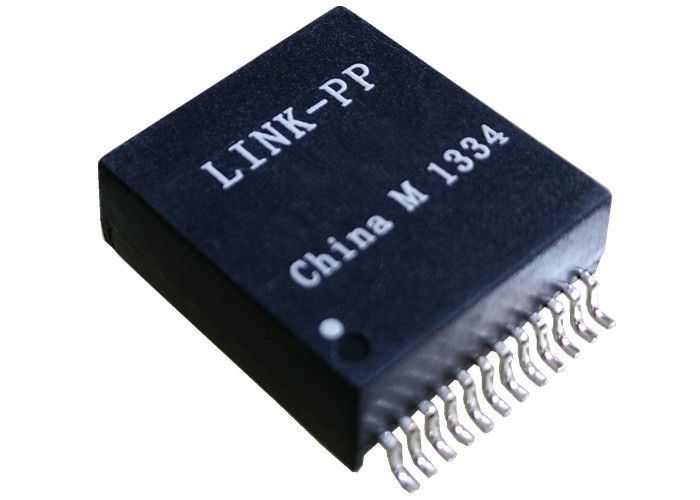

Transformatory magnetyczne 1000base-t Ethernet LP5011ANL

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: UL,RoHS,Reach,ISO

Numer modelu: LP5011ANL

Warunki płatności i wysyłki

Minimalne zamówienie: 400/2000/10K/25K

Cena: $0.06-$3.2

Szczegóły pakowania: T&R

Czas dostawy: Zbiory

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 3KK/Miesiąc

Uzyskaj najlepszą cenę
Atrakcja:

10/100base-t magnetics

,

gigabit magnetics transformer

Dane techniczne:
LP5011ANL
Ethernet:
1 x10 / 100 / 1000Base-T
Zmierzyć:
13,64 x 18,80 x 5,72 mm
Montaż:
SMD
Pozycji:
24 kołki
PRÓBKI:
Darmowe
Dane techniczne:
LP5011ANL
Ethernet:
1 x10 / 100 / 1000Base-T
Zmierzyć:
13,64 x 18,80 x 5,72 mm
Montaż:
SMD
Pozycji:
24 kołki
PRÓBKI:
Darmowe
Transformatory magnetyczne 1000base-t Ethernet LP5011ANL
Transformatory magnetyczne 1000base-t Ethernet LP5011ANL
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, Switch,
Router, PC Mainboard, SDH, PDH, telefon IP, modem xDSL
