Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

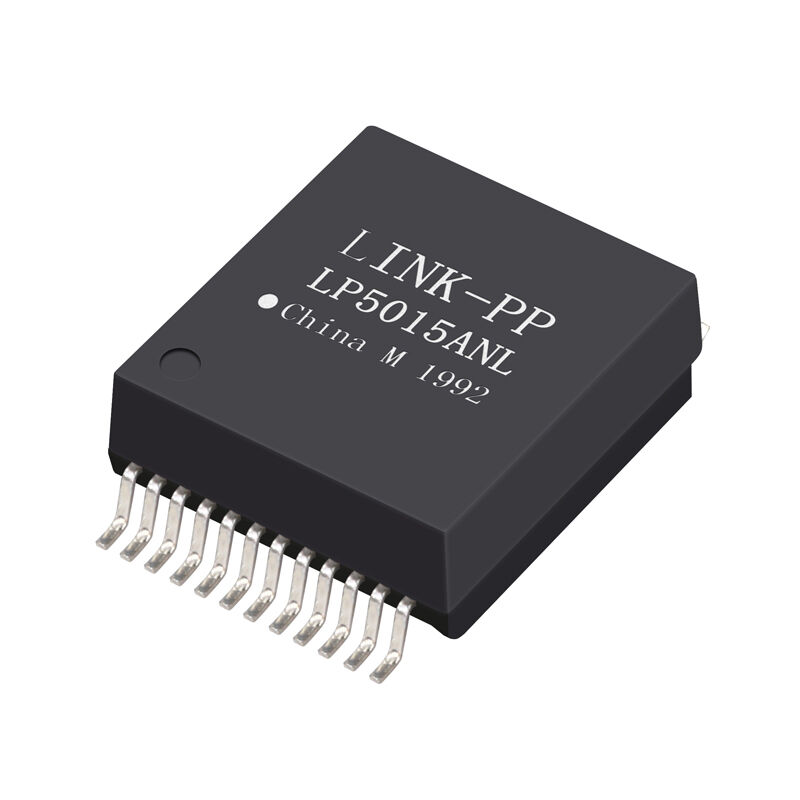

Numer modelu: LP5015ANL
Dokument: LP5015ANL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.65
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P/N: |
LP5015ANL |
Rozmiar: |
13,64 x 18,80 x 5,72 mm |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
P/N: |
LP5015ANL |
Rozmiar: |
13,64 x 18,80 x 5,72 mm |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, Switch,
Router, PC Mainboard, SDH, PDH, telefon IP, modem xDSL
