Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP5015ANL
Dokument: LP5015ANL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.65
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P/N: |
LP5015ANL |
Rozmiar: |
13,64 x 18,80 x 5,72 mm |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
P/N: |
LP5015ANL |
Rozmiar: |
13,64 x 18,80 x 5,72 mm |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |

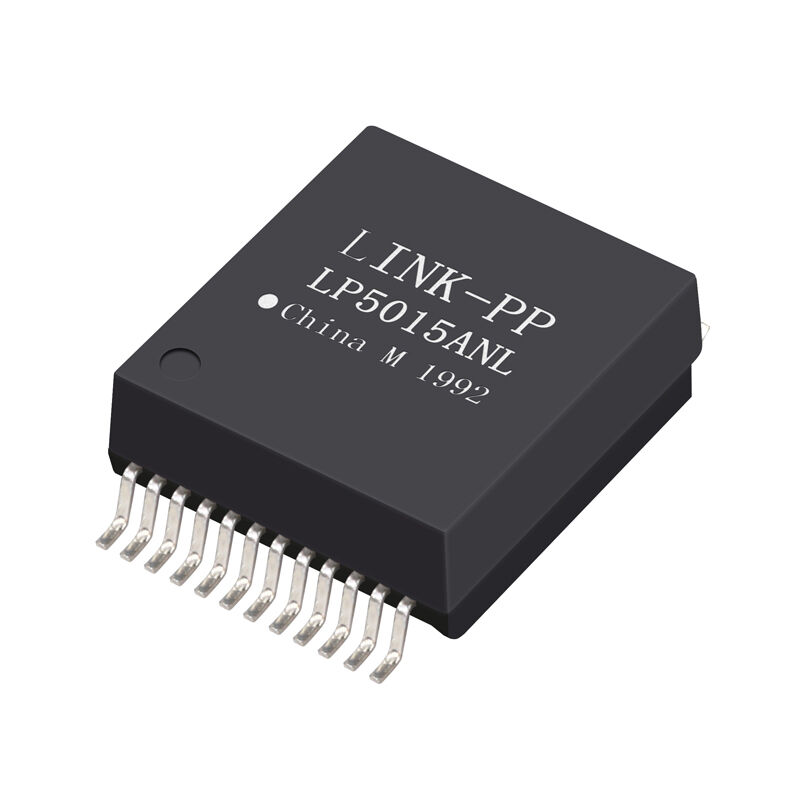

Skorzystaj z modułu transformatora Gigabit Ethernet LP5015ANL 1000 Base-T firmy LINK-PP. Przemysłowe magnesy SMD LAN z izolacją 1500 Vrms. Zgodny z UL i RoHS.
LP5015ANL, wyprodukowany przez firmę LINK-PP, to najwyższej klasy jednoportowy transformator Gigabit Ethernet zaprojektowany tak, aby spełniać rygorystyczne wymagania nowoczesnego sprzętu sieciowego. Jako wysoce niezawodny moduł izolujący SMD LAN, jest w pełni zgodny ze standardami IEEE 802.3 dla aplikacji 10/100/1000BASE-T. Wyposażony w solidną 24-pinową obudowę do montażu powierzchniowego (SMD/SMT) i możliwość pracy w temperaturach roboczych klasy przemysłowej (od -40°C do +85°C), LP5015ANL zapewnia optymalną integralność sygnału, doskonałe tłumienie zakłóceń elektromagnetycznych i izolację wysokiego napięcia dla komunikacji sieciowej o znaczeniu krytycznym.
-Wysokowydajna łączność gigabitowa:4-kanałowa konstrukcja dostosowana do transmisji 1000 Base-T.
-Niezawodność klasy przemysłowej:Działa bezproblemowo w ekstremalnych warunkach od -40°C do +85°C.
-Bezpieczeństwo i zgodność:Izolacja Hipot 1500 Vrms, certyfikat UL E484635 i zgodność z RoHS.
-Zoptymalizowany pod kątem zautomatyzowanej produkcji:Pakiet SMD-24 kompatybilny z szczytowym lutowaniem rozpływowym 250C.
| Numer części | LP5015ANL |
| Producent | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Nazwa produktu | Moduł transformatora 1000 Base-T |
| Typ produktu | Jednoportowy transformator Gigabit Ethernet / moduł izolacji SMD LAN |
| Standard sieciowy | IEEE 802.3 10/100/1000BASE-T |
| Konfiguracja portu | Pojedynczy port (4 kanały dla Gigabit) |
| Typ opakowania | SMD-24 |
| Styl montażu | Montaż powierzchniowy (SMD/SMT) |
| Liczba pinów | 24 piny (sugerowany układ podkładek podany w arkuszu danych) |
| Temperatura pracy | -40C do +85C (klasa przemysłowa) |
| Zgodność | RoHS (2011/65/UE) |
| Certyfikat bezpieczeństwa |
Plik UL nr E484635 |
| Parametry | Wymagania | Warunki testu |
| Stosunek obrotów | 1CT:1CT +/- 5% | Nadajnik i odbiornik |
| Indukcyjność obwodu otwartego (OCL) | Minimum 350uH | przy 100 kHz, 100 mV z polaryzacją prądu stałego 8 mA |
| Utrata wtrąceniowa | -1,2 dB Maksymalnie | 1-100 MHz |
| Strata zwrotu | -16 dB Minimum | 1-30 MHz |
| Strata zwrotu | -14 dB Minimum | 30-60 MHz |
| Strata zwrotu | -12 dB Minimum | 60-80 MHz |
| Strata zwrotu | -10 dB Minimum | 80-100 MHz |
| Przesłuch | -30 dB Minimum | 1-100 MHz |
| Odrzucenie trybu wspólnego (CMR) | -30 dB Minimum | 1-100 MHz |
| Napięcie izolacji (Hipot) | 1500 Vrms |
LP5015ANL, wyprodukowany przez firmę LINK-PP, to najwyższej klasy jednoportowy transformator Gigabit Ethernet zaprojektowany tak, aby spełniać rygorystyczne wymagania nowoczesnego sprzętu sieciowego. Jako wysoce niezawodny moduł izolujący SMD LAN, jest w pełni zgodny ze standardami IEEE 802.3 dla aplikacji 10/100/1000BASE-T. Wyposażony w solidną 24-pinową obudowę do montażu powierzchniowego (SMD/SMT) i możliwość pracy w temperaturach roboczych klasy przemysłowej (od -40°C do +85°C), LP5015ANL zapewnia optymalną integralność sygnału, doskonałe tłumienie zakłóceń elektromagnetycznych i izolację wysokiego napięcia dla komunikacji sieciowej o znaczeniu krytycznym.
| Parametr | Specyfikacja |
|---|---|
| Typ opakowania | SMD-24 |
| Metoda montażu | Montaż powierzchniowy |
| Liczba pinów | 24 |
| Układ PCB | Dostępny zalecany układ podkładek |
| Maksymalna temperatura rozpływu | 250°C przez 5 sekund |
Układ LP5015ANL instaluje się pomiędzy złączem Ethernet PHY i RJ45, aby zapewnić izolację magnetyczną i kondycjonowanie sygnału.
Ethernet PHY │ Pary różnicowe │ Moduł transformatora LP5015ANL 1000 Base-T │ Złącze RJ45 │ Kabel CAT5e / CAT6
Transformator wykonuje:
LP5015ANL to jednoportowy transformator Gigabit Ethernet używany pomiędzy złączem Ethernet PHY i RJ45 w celu zapewnienia izolacji galwanicznej, dopasowania impedancji, sprzężenia sygnału i tłumienia zakłóceń elektromagnetycznych.
Tak. Został zaprojektowany zgodnie ze standardem IEEE 802.310/100/1000BASE-TInterfejsy Ethernetowe.
Transformator charakteryzuje się m.in1CT:1CT ±5%współczynnik zwojów, zapewniający zrównoważoną sygnalizację różnicową dla komunikacji Gigabit Ethernet.
MinimumIndukcyjność obwodu otwartego 350μHzapewnia zgodność z wymaganiami Ethernet PHY, poprawia wydajność w niskich częstotliwościach i pomaga utrzymać stabilną transmisję sygnału.
Moduł oferujeIzolacja dielektryczna 1500 Vrms, chroniąc sprzęt Ethernet przed stanami przejściowymi elektrycznymi i różnicami potencjałów uziemienia.
Typowe zastosowania obejmują modemy SOHO ADSL, LAN-on-Motherboard (LOM), przełączniki Ethernet, routery, sterowniki przemysłowe, kamery IP, bezprzewodowe punkty dostępowe, bramy IoT i wbudowany sprzęt sieciowy.
Tak. Jego-40°C do +85°Czakres temperatur pracy sprawia, że nadaje się do automatyki przemysłowej, sieci fabrycznych, transportu i innych zastosowań Ethernet w trudnych warunkach.
Tak. LP5015ANL jest zgodny zDyrektywa RoHS 2011/65/UEprzepisami ochrony środowiska i posiada certyfikat ULPlik nr E484635.
