Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP5012NLE
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP5012NLE |
P / N: |
LP5012NLE |
Montaż: |
SMD |
Ethernet: |
2 x 10/100 / 1000Mbps |
Zmierzyć: |
28,00 x 15,40 x 7,00 mm |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
LP5012NLE |
P / N: |
LP5012NLE |
Montaż: |
SMD |
Ethernet: |
2 x 10/100 / 1000Mbps |
Zmierzyć: |
28,00 x 15,40 x 7,00 mm |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

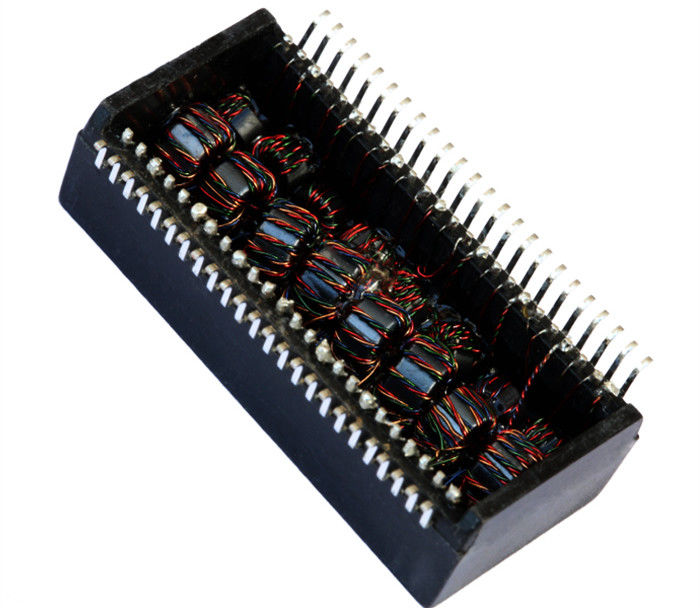

1. Dwuportowy gigabit LP5012NLE
2. Napięcie izolacyjne: 1500Vrms
3. Wpisz: SMT 48 piny Magnetics
4. Struktura cewki: Toroidalna
Moduły transformatora 1000 Base-T z dwoma portami
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC,
Switch, Router, PC Mainboard, SDH, PDH, telefon IP, modem xDSL
