Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP5019NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP5019NL |
P / N: |
LP5019NL |
Wymiar: |
19,81 x 19,5 x 2,54 mm |
Montaż: |
SMT |
Pozycji: |
24 szpilki |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
LP5019NL |
P / N: |
LP5019NL |
Wymiar: |
19,81 x 19,5 x 2,54 mm |
Montaż: |
SMT |
Pozycji: |
24 szpilki |
PRÓBKI: |
Darmowe |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

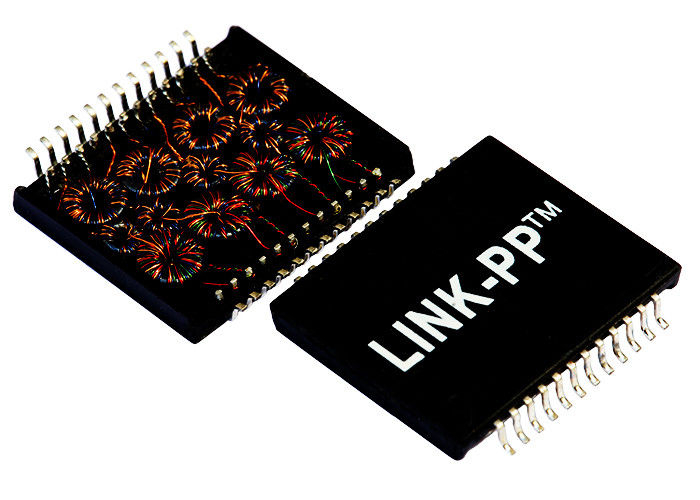

| Podwójny port, 1000 BASE-T Low Profile Ethernet Transformer Modules, SMD, Rohs | |
| Numer części LINK-PP | LP5019NL |
| Numer części impulsu | H5019NL |
| Prędkość | 1000BASE-T |
| Liczba portów | PODWÓJNY |
| Aplikacja - LAN | ETHERNET (NON PoE) |
| Pakiet | SMD |
| Temperatura | 0 do 70 |
| AutomDX | TAK |
| Komentarz | SAME AS WERSJA NL |
| Konfiguracja RX | T, C, S |
| TX konfiguracji | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 12 |
| Wysokość opakowania (cale) | 0,100 |
| Wysokość opakowania (mm) | 2.54 |
| Długość pakietu (cale) | 0,780 |
| Długość pakietu (mm) | 19,81 |
| Szerokość opakowania (cale) | 0,770 |
| Szerokość opakowania (mm) | 19,56 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC,
Switch, Router, PC Mainboard, SDH, PDH, telefon IP, modem xDSL
