Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP5004NLE
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaż: |
SMD |
Zmierzyć: |
17,70 x 15,80 x 6,60 mm |
PRÓBKI: |
Darmowe |
Temperatury: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaż: |
SMD |
Zmierzyć: |
17,70 x 15,80 x 6,60 mm |
PRÓBKI: |
Darmowe |
Temperatury: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dokładna informacja:

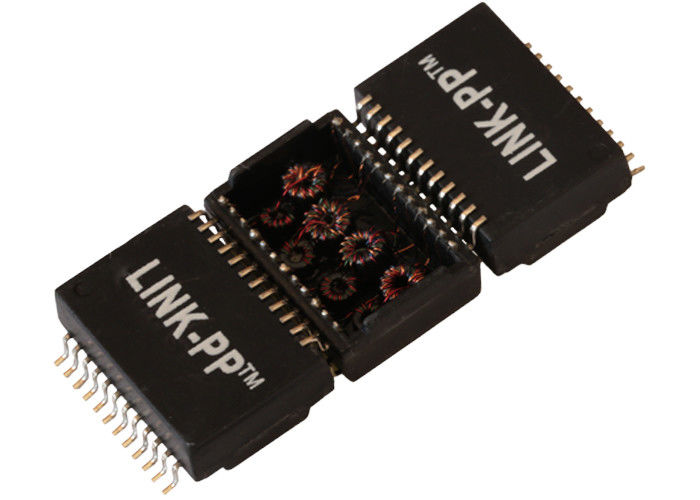

| LP5004NLE Gigabitowy transformator magnetyczny 1 Portowy montaż powierzchniowy | |
| Numer części LINK-PP | LP5004NLE |
| Prędkość | 1000BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (NoN PoE) |
| Pakiet | SMD |
| Temperatura | 0 ℃ TO + 70 ℃ |
| AutomDX | TAK |
| Komentarz | SAME AS WERSJA NL |
| Konfiguracja RX | T, C, S |
| TX konfiguracji | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 8 |
| Wysokość opakowania (cale) | 0,260 |
| Wysokość opakowania (mm) | 6,60 |
| Długość pakietu (cale) | 0,697 |
| Długość pakietu (mm) | 17,7 |
| Szerokość opakowania (cale) | 0,496 |
| Szerokość opakowania (mm) | 12.6 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Dlaczego właśnie my
Światowy lider Dostawca zintegrowanego złącza RJ45 i dyskretnych transformatorów magnetycznych
Uprawnienia Zawodowe
• ISO 9001: 2008
• Certyfikat UL
• Osiągnąć Cetitifaction
• Zgodność z RoHS
• Aktywna polityka środowiskowa
Gwarancja 100% jakości
• Wyprodukowano pod ścisłą kontrolą.
• 100% testowane (nie tylko testowane w partiach)
• LINK-PP jest OEM TE (Tyco) przez 9 lat
• Wybrany klient: Texas Instruments Samsung Cisco Siemens i Intel ...
• LINK-PP jest preferowanym dostawcą TI (Texas Instruments)
• Gwarancja jakości: 6 lat
Konkurencyjna cena i serwis
• Bardziej konkurencyjna cena niż puls Tyco Halo i Amphenol
• Czas dostawy: 2-3 tygodnie po zamówieniu
• Dostępne są bezpłatne próbki
• Zapewnij nowy projekt dla wymagań klienta
• 90% zniżki na koszty wysyłki przez DHL UPS DEDEX lub TNT
Polityka korporacyjna LINK-PP
• Celem firmy jest osiągnięcie najwyższego poziomu satysfakcji klienta
Poprzez ciągłe ulepszanie jakości, dostawy i serwisu
• LINK-PP jest zaangażowany i oczekuje jakości pracy od każdego pracownika
• Standardem firmy są produkty i usługi bez defektów
| Opis testu | SPEC | 1 | 2 | 3 | TEST FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (test wykonany przez TH2818) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0,1 V 8mA | ||
| Turn Ratio (test przez TH2818) | 1CT: 1CT | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | --- | ||
| Utrata wstawki (test HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100 MHz | ||
| Return Loss (Test przez HP8712ET) | -18dB MIN | -22,7 | -23,4 | -22.2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -28,4 | -20,2 | 1-40 MHz | ||
| -16dB MIN | -19.4 | -17,9 | -18,6 | -19,3 | -17,9 | -17.8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50 MHz | |||
| -12dB MIN | -16.1 | -15,6 | -15,5 | -15.8 | -15.8 | -15.1 | -15.8 | -15,5 | -15,3 | -15.2 | -15,6 | -15.4 | 60-80 MHz | |||
| -10dB MIN | -15,0 | -15.1 | -15,0 | -15,0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15,0 | -15,0 | -15.1 | 100 MHz | |||
| Przesłuch (test wykonany przez HP8712ET) | -45dB MIN | -52.1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30 MHz | ||||||||
| -40dB MIN | -44,7 | -43,9 | -44.0 | -42,9 | -43,4 | -44.2 | 60 MHz | |||||||||
| -35dB MIN | -39.8 | -38,6 | -38,1 | -38,7 | -39.5 | -38,9 | 100 MHz | |||||||||
| DCMR (Test przez HP8712ET) | -43dB MIN | -56,3 | -57.6 | -56.4 | -56.0 | -58,7 | -56.9 | -57.2 | -56.7 | -50,2 | -51,6 | -50,9 | -51,3 | 30 MHz | ||
| -37dB MIN | -44.6 | -44.2 | -40,9 | -39.8 | -43,1 | -42,7 | -45.0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60 MHz | |||
| -33dB MIN | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36.0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100 MHz | |||
| Hipot (test wg WB2670A) | 1500Vrms | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | PRI DO SEK | ||
