Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LMJ2058811001CNL (LPJ1011ABNL)
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: Taca, taśma & bębnowa
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000K/miesiąc
typy: |
Zintegrowane złącze magnetyczne RJ45 (ICM) |
Układ pinów złącza: |
8p8c |
System blokujący: |
Górny zatrzask |
Prędkość: |
10/100 Base-tx |
Elektryczne zamontowanie: |
THT |
Zastosowanie: |
HUB, karta PC, przełącznik, router, płyta główna komputera |
typy: |
Zintegrowane złącze magnetyczne RJ45 (ICM) |
Układ pinów złącza: |
8p8c |
System blokujący: |
Górny zatrzask |
Prędkość: |
10/100 Base-tx |
Elektryczne zamontowanie: |
THT |
Zastosowanie: |
HUB, karta PC, przełącznik, router, płyta główna komputera |
| Przegląd |
Złącze RJ45 z zintegrowanymi magnetykami 10/100 Base-T |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, Bias prądu stałego) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC DLA 60 SEKUND PINS (P7, P6, P8) TO (J3, J6) = 1500VAC DLA 60 SEKUND |
| Strata wstawienia | -1,0 dB MAX @1,0MHzDo65MHz |
| WRÓTNIE ZGRODZENIA | -20 dBMin.@ 1MHz do 10MHz -16dB MIN @10MHz do 30MHz -12 dBMin.@30MHzDo60MHz -10dB MIN @0MHzDo100 MHz |
| TALK CROSS | -40dB MIN @1MHzDo30MHz -35 dBMin.@30MHzDo60MHz -30dB MIN @60MHzDo100 MHz |
| Wymóg odmowy w ramach wspólnego postępowania | -30 dBMin.@1MHz Do 50MHz -20 dBMin.@50MHz Do 150MHz |
| Kapasytor | 1000pF ± 25% 2KV |
| ODPORZĄDZANIE | 750 HMS ± 20% |
| WAROŚĆ WYROWKI | 10,80 HMS MAX, 0,250 HMS MIN |
| LEWA LED COLOR | GREEN |
| DROWNY kolor LED | Żółty |
| Temperatura pracy | 0-70°C |
Nasze magnesowe gniazda RJ45 zapewniają doskonałą wydajność elektryczną i spełniają wymagania IEEE802.3 specyfikacji i 350uH Minimalna OCL z prądem biasowym 8mA. Zaufaj łączom LINK-PP RJ45 ze względu na doskonałą wydajność elektryczną, tłumienie EMI, odporność na temperaturę i najwyższej jakości kompozycję materiału.

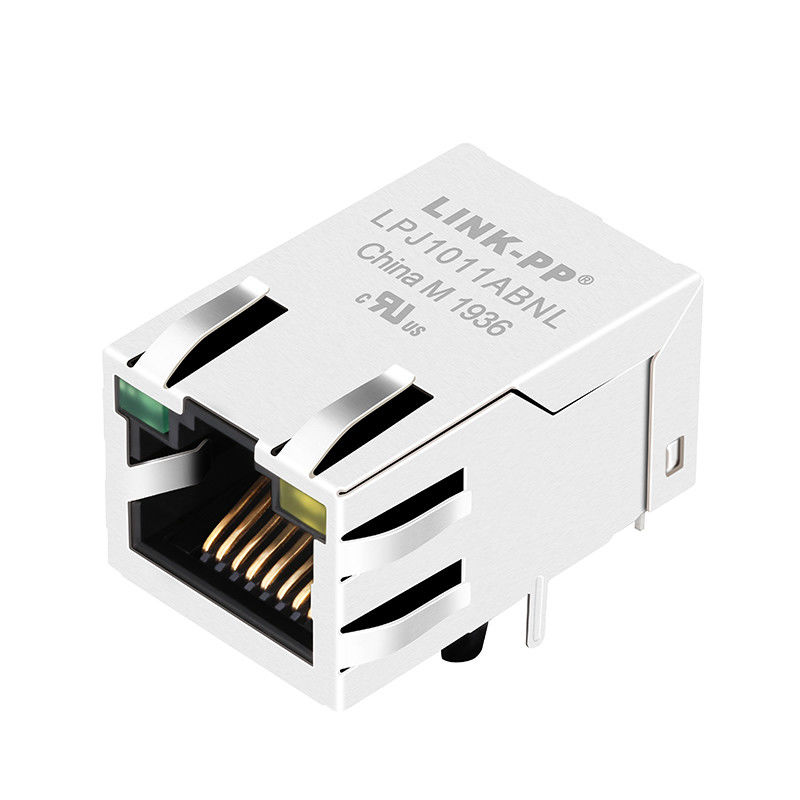

Wysokiej wydajności LMJ2058811001CNL (LPJ1011ABNL) zapewnia maksymalne tłumienie EMI dla optymalnej integralności sygnału.
Zintegrowany łącznik magnetyczny ma silną zdolność do adaptacji temperatury i niezawodność w różnych warunkach środowiskowych.zakres temperatury roboczej od 0°C do +70°C.
Specyfikacja materiału premium:
1. Tarcza: wykonana z wysoko jakościowej mosiądzy o grubości 0,2 mm. Łącznik LMJ2058811001CNL Single Port RJ45 wyposażony jest w pokrywę niklową dla zwiększonej trwałości i przewodności.
2Obudowa: Obudowa wykonana jest z PBT (polibutyleno tereftalatu) o zawartości 30% włókna szklanego i spełnia normy UL94V-0 dotyczące opóźnienia płomienia.
3Kontakty: Kontakty są wykonane z bronzu fosforu o grubości 0,35 mm i są selektywnie pokryte złotem w celu zapewnienia wyższej wydajności elektrycznej i odporności na korozję.
